Inbetriebnahme des UV-Detectors 2500

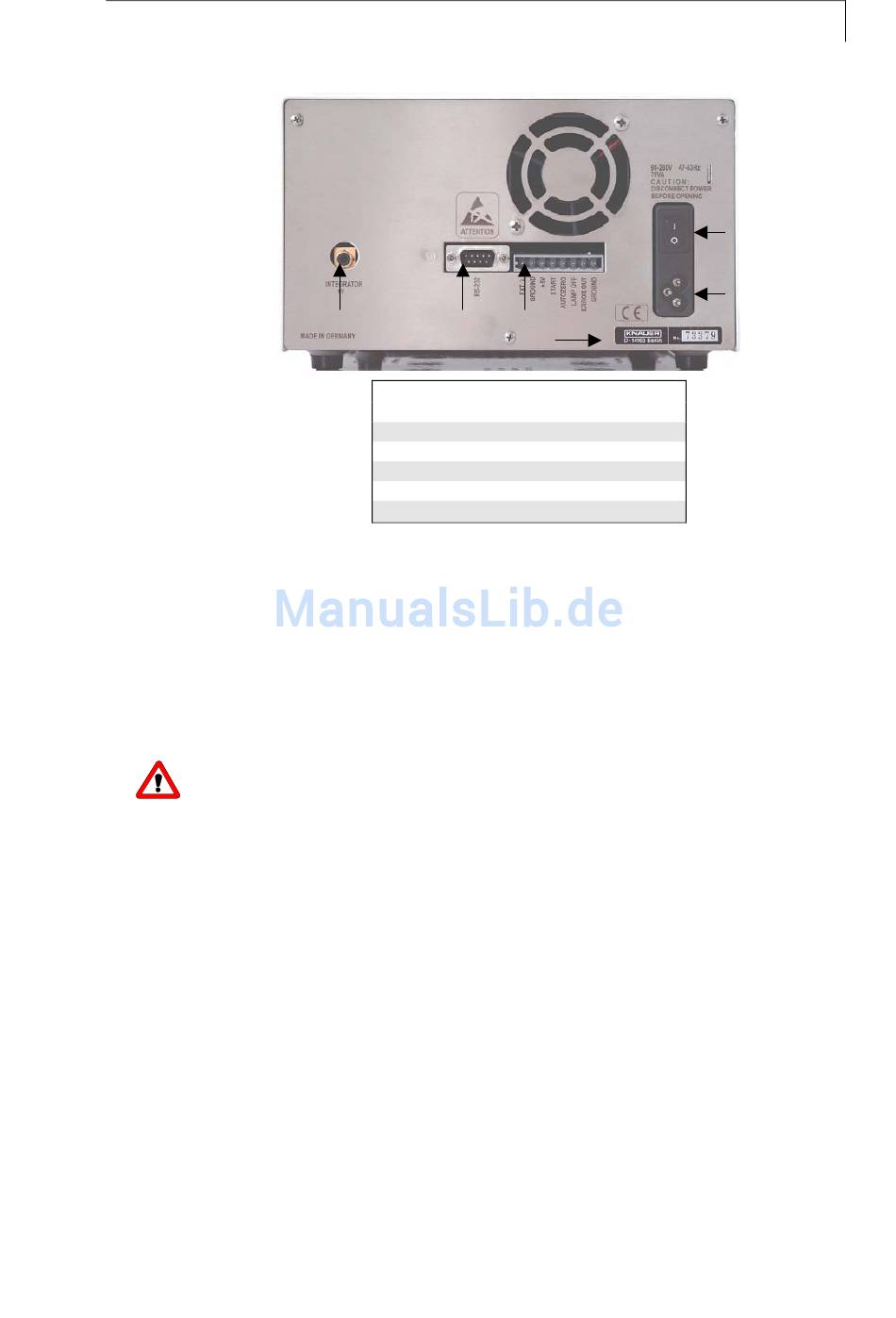

Die Rückseite des Smartline UV-Detectors 2500
Abb. 9
Stromversorgung, Ein/Aus
Bitte beachten Sie, dass das Gerät nur beim Ausschalten über den
Hauptschalter vollständig vom Spannungsnetz getrennt ist.
Position des Detektors im Smartline System
1
1
2
3
4
5
6
Rückansicht des UV-Detectors 2500
Der UV-Detector 2500 ist mit einem Schaltnetzteil ausgestattet und kann
mit Spannungen im Bereich von 90 bis 260 Volt und Netzfrequenzen von
47 bis 63 Herz betrieben werden. Das Gerät kann entweder über den
Hauptschalter an der Geräterückseite oder die Standby-Taste an der
Fronttür ausgeschaltet und dann jeweils auch wieder eingeschaltet
werden.
Aufgrund der prinzipiellen Temperaturempfindlichkeit von Detektoren
sollte der Smartline UV-Detektor 2500 in einem System immer unten
stehen. Die optional erhältlichen Kapillar-Kits mit vorgebogenen
Kapillaren sind auf diese Positionierung abgestimmt.
In Abb. 10ist ein typisches Smartline System mit der vorgegebenen
Anordnung der Komponenten und Kapillaren gezeigt:
2
3
4
Analogausgang
(1V, skalierbar)
RS-232 Schnittstelle
Fernsteuer -Anschlussleiste
Seriennummer
Netzanschluss
Netzschalter
43
6
5
