Wandbefestigung

Wandbefestigung
Alle hohen Türenelemente müssen an der Wand befestigt werden!
Nicht an der Wand befestigte Elemente kippen beim Öffnen der Türen
Bei nicht vorschriftsmäßiger und /oder nicht fachmännischer Montage wird bei Personen- oder

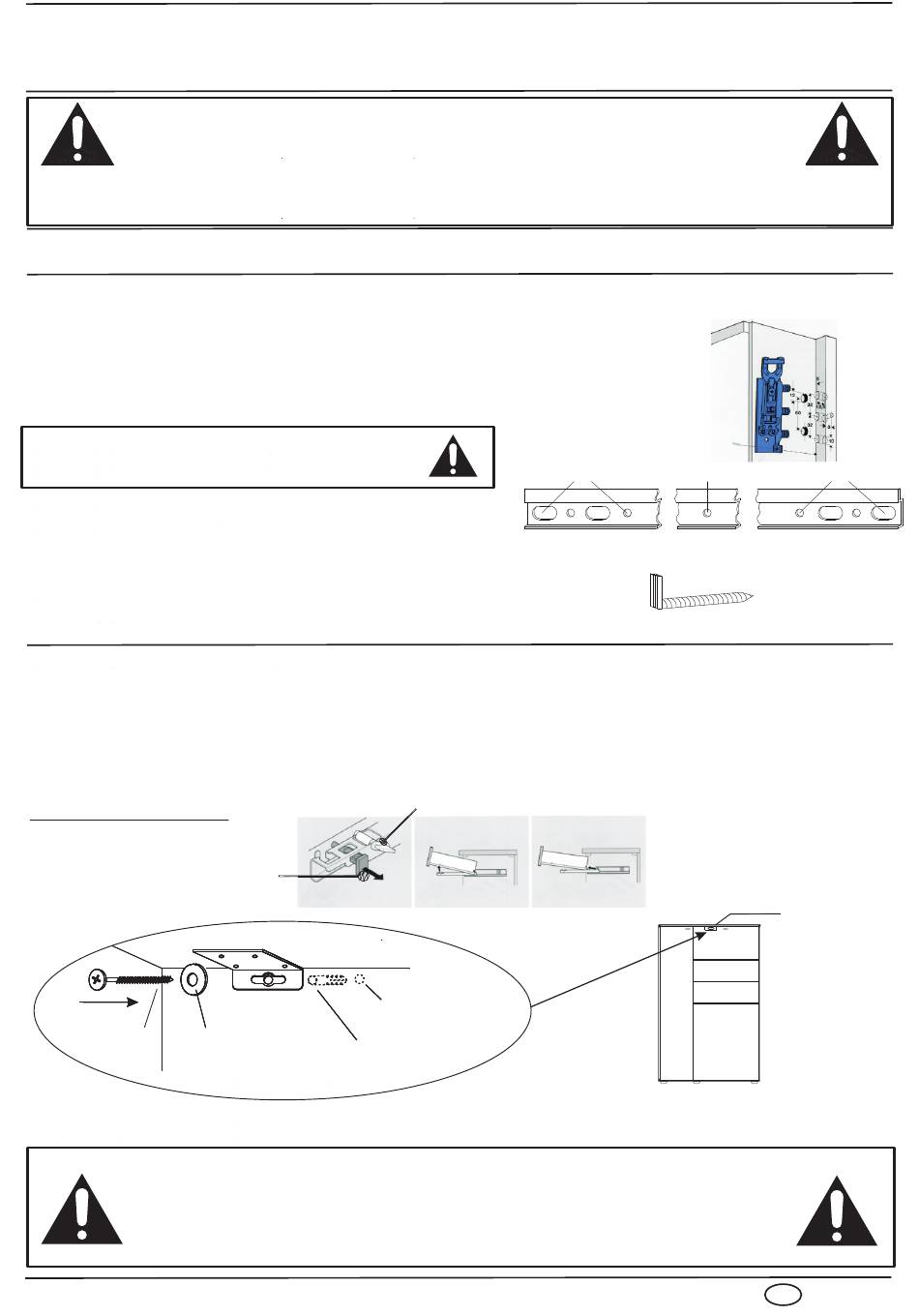

Wandmontage von hohen Stand- und Hängeelementen
Alle Standelemente und die Hängeelemente müssen für die Wandbefestigung vorbereitet werden.
Montage des Wandhängebeschlages
Bei Elementen, die aufgehängt werden, verwenden Sie
immer die mitgelieferte Aufhängeschiene! Verschrauben Sie
die Schiene mit den Schrauben 5,5 x 60 mm. Abb. rechts.
Für Leichtbauwände benötigen Sie Spezial-
befestigungsmittel (nicht im Lieferumfang)
Bei Standelementen können alternativ die Wandhaken
5 x 50 mm verwendet werden, um einen größeren
Abstand zur Wand zu ermöglichen. Diese Alternative
verwenden Sie, wenn z.B. eine Sockelleiste an der Wand
verbleiben soll.
Die Typen 7141 / 7142 werden mittels eines Winkels gegen das Kippen nach vorne gesichert.
Hierzu demontieren Sie zunächst den Schubkasten (Abb.:1). Der Kippsicherungswinkel ist werkseitig im
oberen Bereich der Rückwand mittig montiert.
Bohren Sie mit einem 6mm Bohrer durch das Langloch des Winkels in die Rückwand ein Loch.
Befestigen Sie den Korpus, wie in Abbildung 2 dargestellt, mit der Zimmerwand. Hierzu verwenden
Sie die 5,5 x 90mm Schraube, die Unterlegscheibe sowie den 8mm Montagedübel.
Ausbau - Schubkasten
1. Schieber Entriegeln
Abb.:1
Schraube
5,5 x 90mm
Abb.:2
Nach dem endgültigem Einbau des Schubkastens bitte die Höheneinstellung und Nivellierung nicht
vergessen.
Fehlerhafte Montage kann zum Herunterstürzen des Korpusses führen!
Aufhängeschienen müssen unbedingt an beiden Seiten mit je
2 Schrauben angedübelt werden! Die Befestigungsmittel und die Wand
sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie
entsprechende Spezialdübel! Nicht im Lieferumfang enthalten!
nach vorne. Beachten Sie dies auch während der Montage!
Sachschäden keine Haftung übernommen.
Winkel
Wand-Bohrung
Unterlegscheibe
Montagedübel
Ø8x51mm
Schraube 5,5 x 60
LINKS
Excenter zur Höheneinstellung
Ø8 mm
Schraube 5,5 x 60
MITTE
Wandhaken 5 x 50 mm nur als Kippsicherung verwenden!
2. Schubkasten anheben
und herausziehen
7142
Schraube 5,5 x 60
RECHTS
Kippsicherungs-
winkel
D
8
