Belegung und Verkabelung der Anschlüsse
10�4 RS485/422 - C (nur Solar-Log 2000)
Für den Anschluss von Wechselrichtern und/oder Zubehör an der RS485/422 C Schnittstelle nutzen Sie
den im Lieferumfang enthaltenen Klemmleistenstecker.

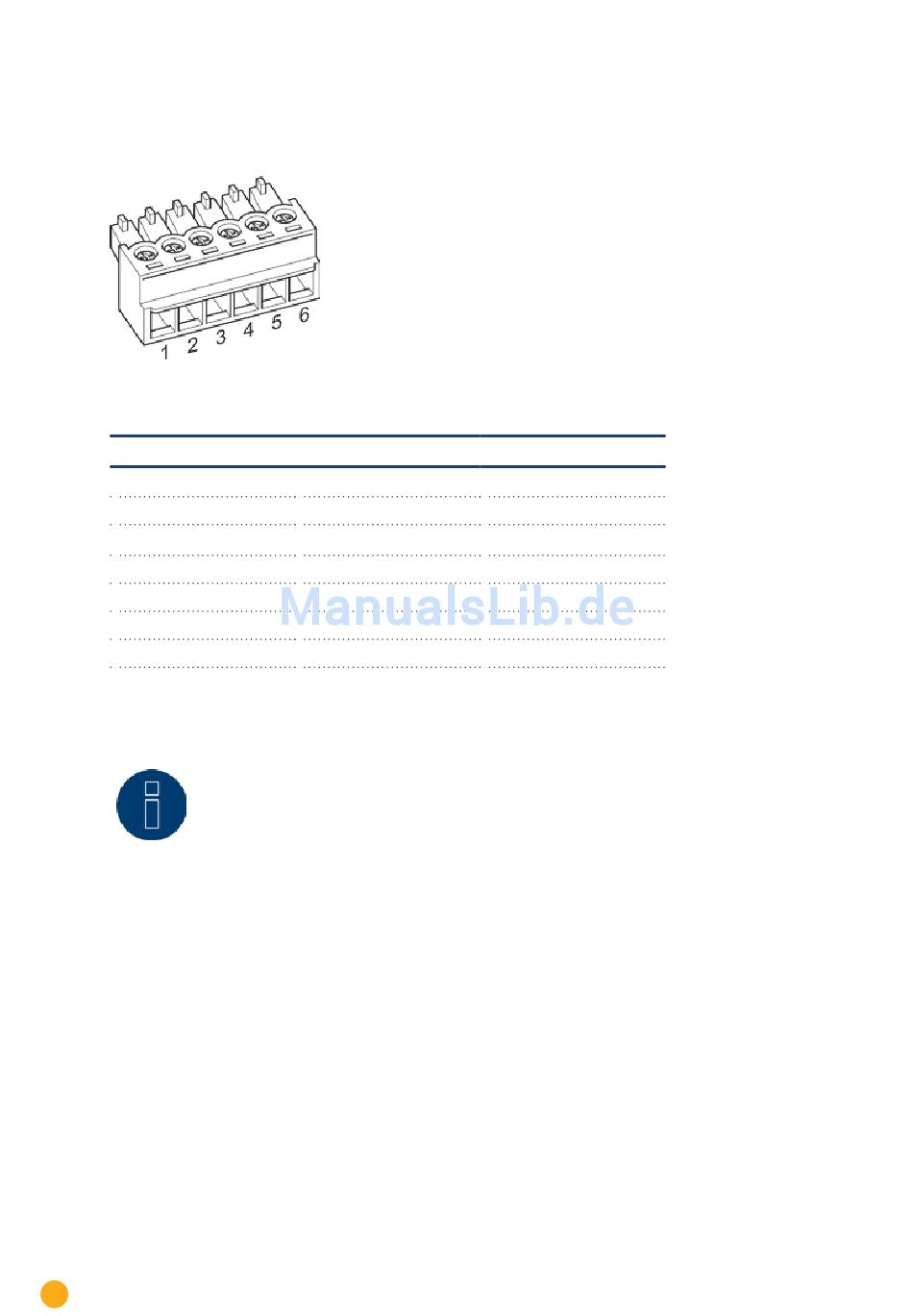

Abb.: 6-poliger Klemmleistenstecker

RS485/422 C
Pin
1
2
3
4
5
6
Hinweis
38
Belegung RS485
Data +
12 V
Masse
Data -
Sind an dieser Schnittstelle Wechselrichter angeschlossen, welche die RS422
Schnittstelle verwenden (z.B. Fronius, AEG, Riello), kann kein Zubehör (Sensor, Zähler,
Display,...) in diesem Bus eingebunden werden.
Belegung RS422
T/RX+
12V
Masse
T/RX-
R/TX+
R/TX-
