34�4�4 Variante mit 5 Relais (incl� Not-Aus)
Vorgaben
Signale des Rundsteuerempfängers
Stufe
1
2
3
4
5
Relais wird für jeweilige Stufe dauerhaft angezogen (Zustand), es ist immer nur ein Relais angezogen.
Verkabelung

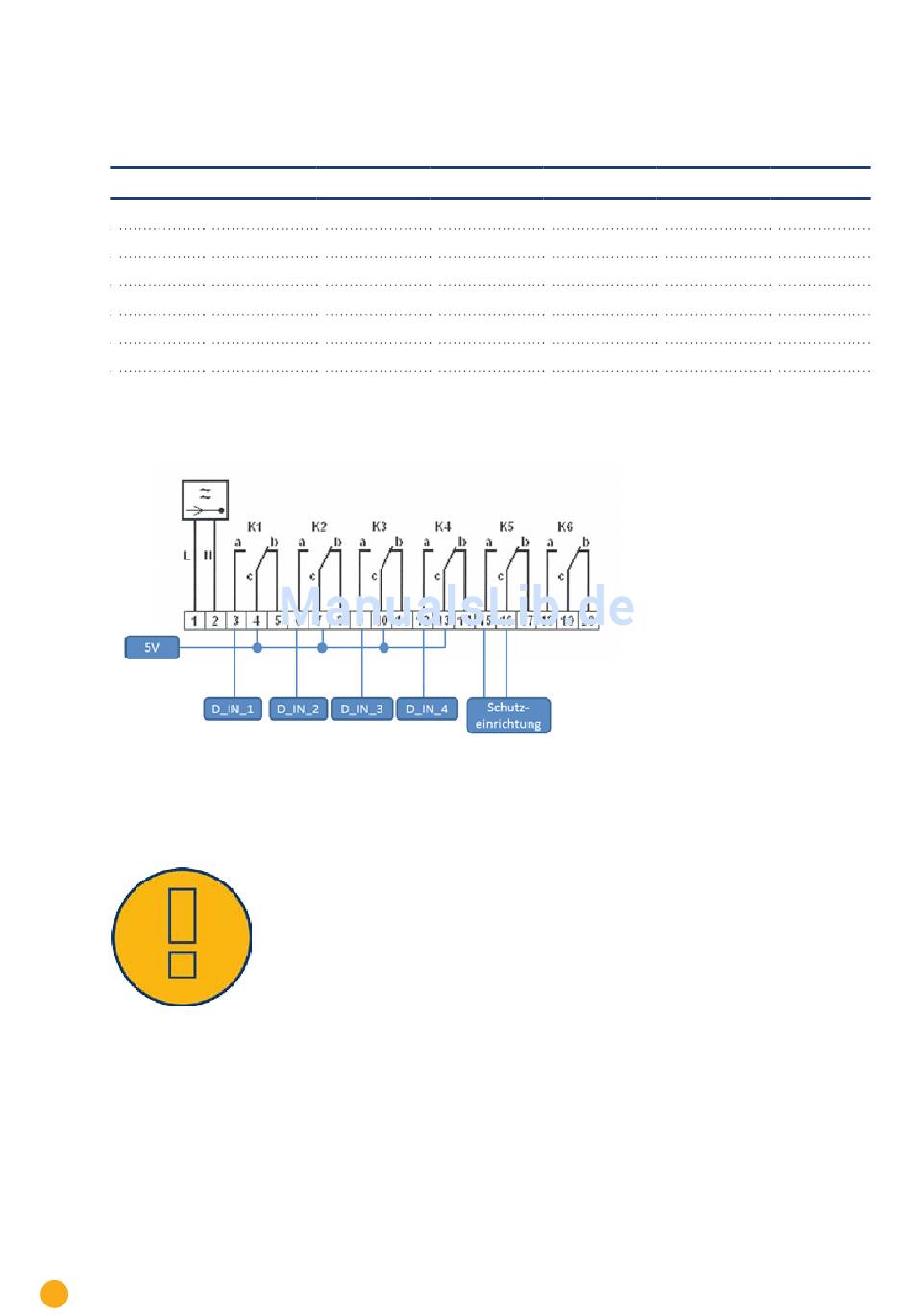

Abb.: Verkabelung Rundsteuerempfänger mit 3 Relais - Beispiel 3
Abb.: Verkabelung Rundsteuerempfänger mit 5 Relais - Beispiel 4
ACHTUNG
228
K1 K2
Ein Aus
Aus Ein
Aus Aus
Aus Aus
Not-Aus Befehle dürfen nicht über den Solar-Log™ verarbeitet werden. Diese Befeh-
le müssen direkt auf entsprechende Schutzeinrichtungen z.B. Kuppelschalter, NA-
Schutz,... wirken.
K3 K4
Aus Aus
Aus Aus
Ein Aus
Aus Ein
K5 Leistung
Aus 100%
Aus 60%
Aus 30%
Aus 0%
Ein Not-Aus
