Verbindungen PM+Klemmstecker
und Rundsteuerempfänger
Pin
Belegung
1
+5V
2
D_IN_1
3
D_IN_2
4
D_IN_3
5
D_IN_4
6
+5V
Konfiguration im Browsermenü
Ferngesteuerte Wirkleistungsreduzierung im Menü

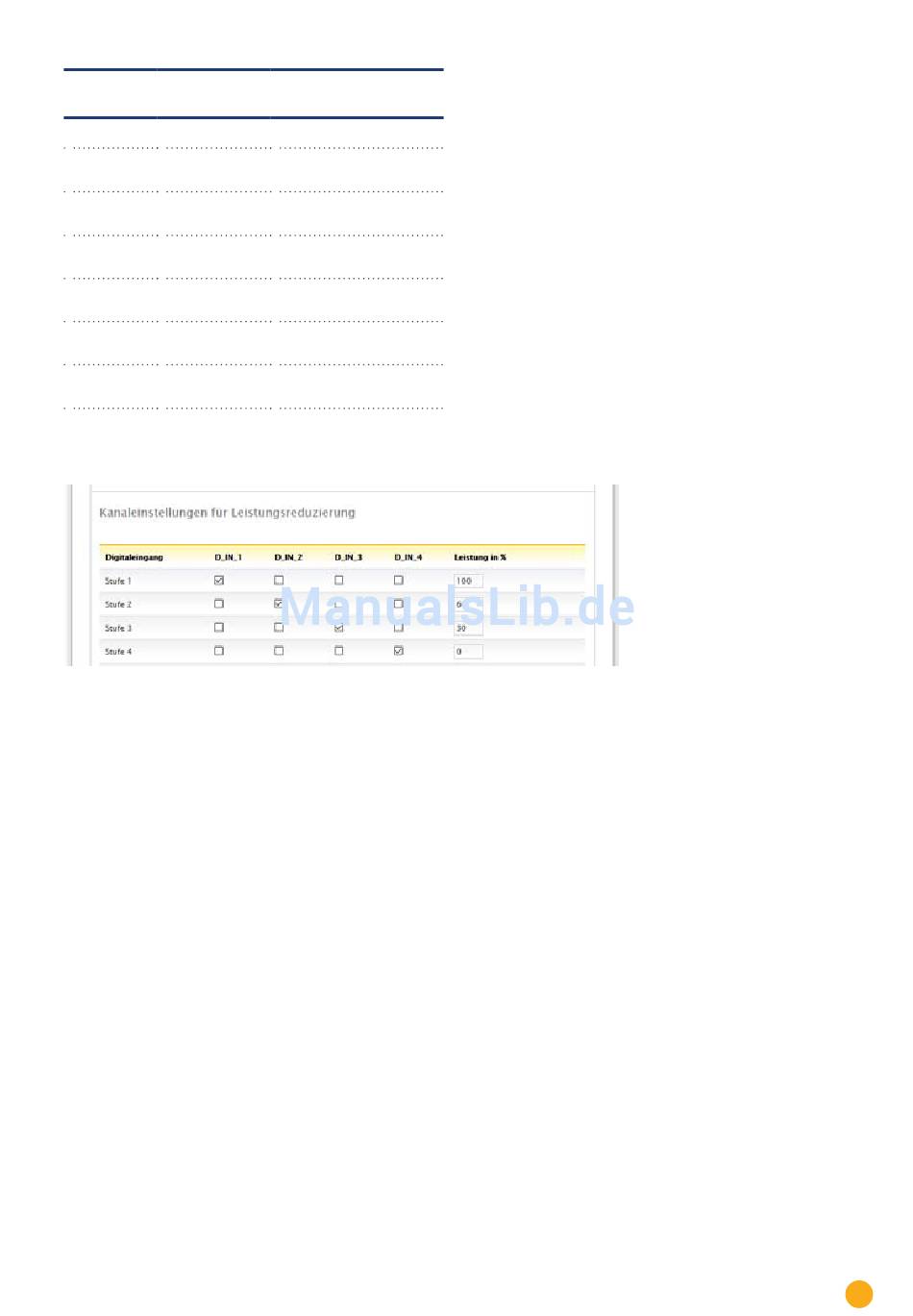

Abb.: Kanaleinstellungen Wirkleistungsreduzierung - Beispiel 4
Bedeutung
Steuerspannung Wirkleis-
tung
Stufe 1
100%
Stufe2
60%
Stufe 3
30%
Stufe 4
0%
Steuerspannung Blind-
leistung (unbenutzt)
Konfiguration | Einspeisemanagement | Wirkleistung
Anhang
229
