34�4�1 Variante mit 4 Relais (ENBW >100kWp)
Vorgaben
Signale des Rundsteuerempfängers
Stufe
1
2
3
4
Verkabelung

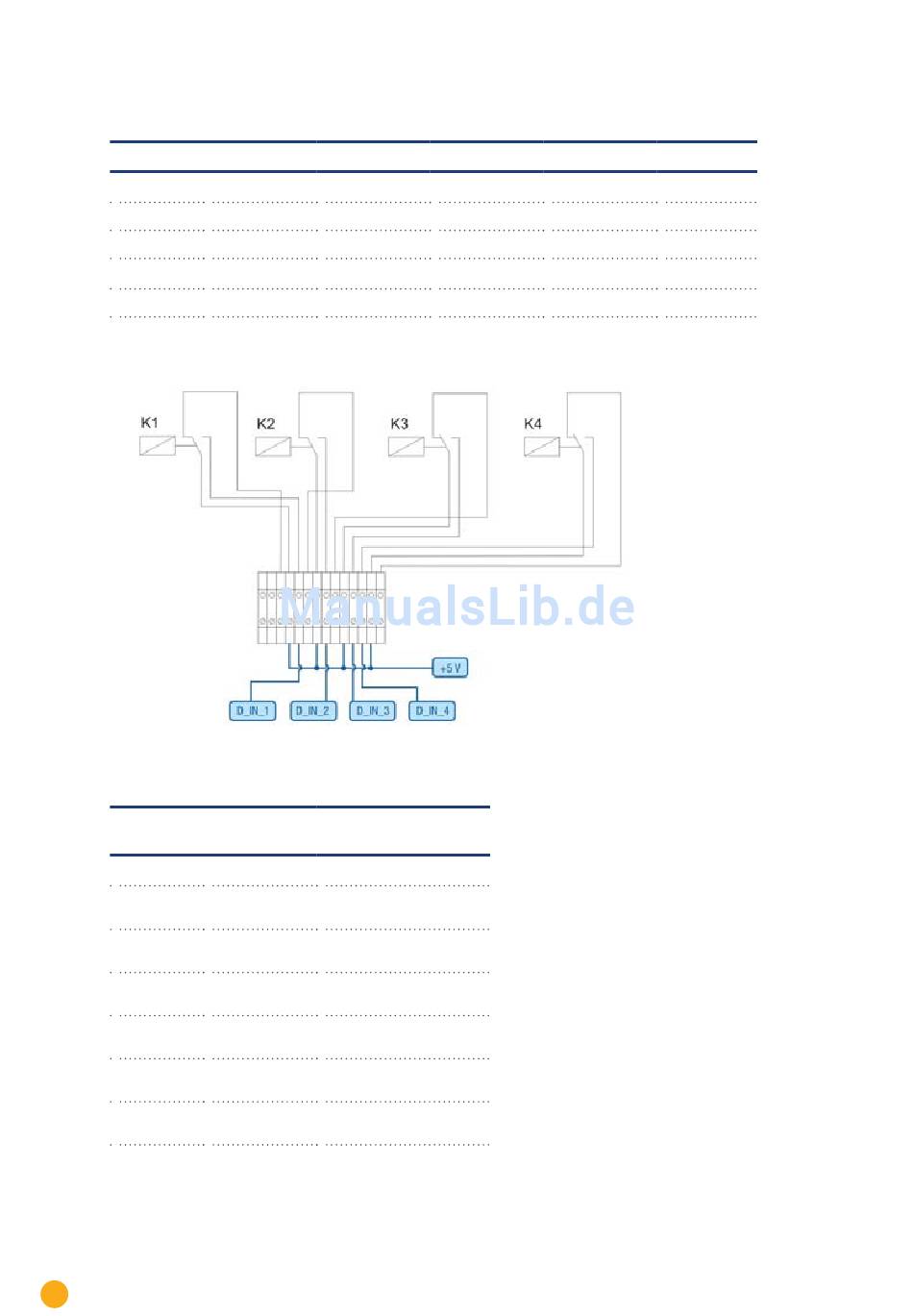

Abb.: Verkabelung Rundsteuerempfänger mit 4 Relais - Beispiel 1
Verbindungen PM+Klemmstecker
und Rundsteuerempfänger
Pin
1
2
3
4
5
6
222
K1 K2
Ein Aus
Aus Ein
Aus Aus
Aus Aus
Belegung Bedeutung
+5V Steuerspannung Wirkleis-
tung
D_IN_1 Stufe 1
100%
D_IN_2 Stufe 2
60%
D_IN_3 Stufe 3
30%
D_IN_4 Stufe 4
0%
+5V Steuerspannung Blind-
leistung (unbenutzt)
K3 K4
Aus Aus
Aus Aus
Ein Aus
Aus Ein
Leistung
100%
60%
30%
0%
