9�4 RS485/422 - C (nur Solar-Log 1900/2000)
Für den Anschluss von Wechselrichtern und/oder Zubehör an der RS485/422 C-Schnittstelle nutzen Sie den im
Lieferumfang enthaltenen Klemmleistenstecker.

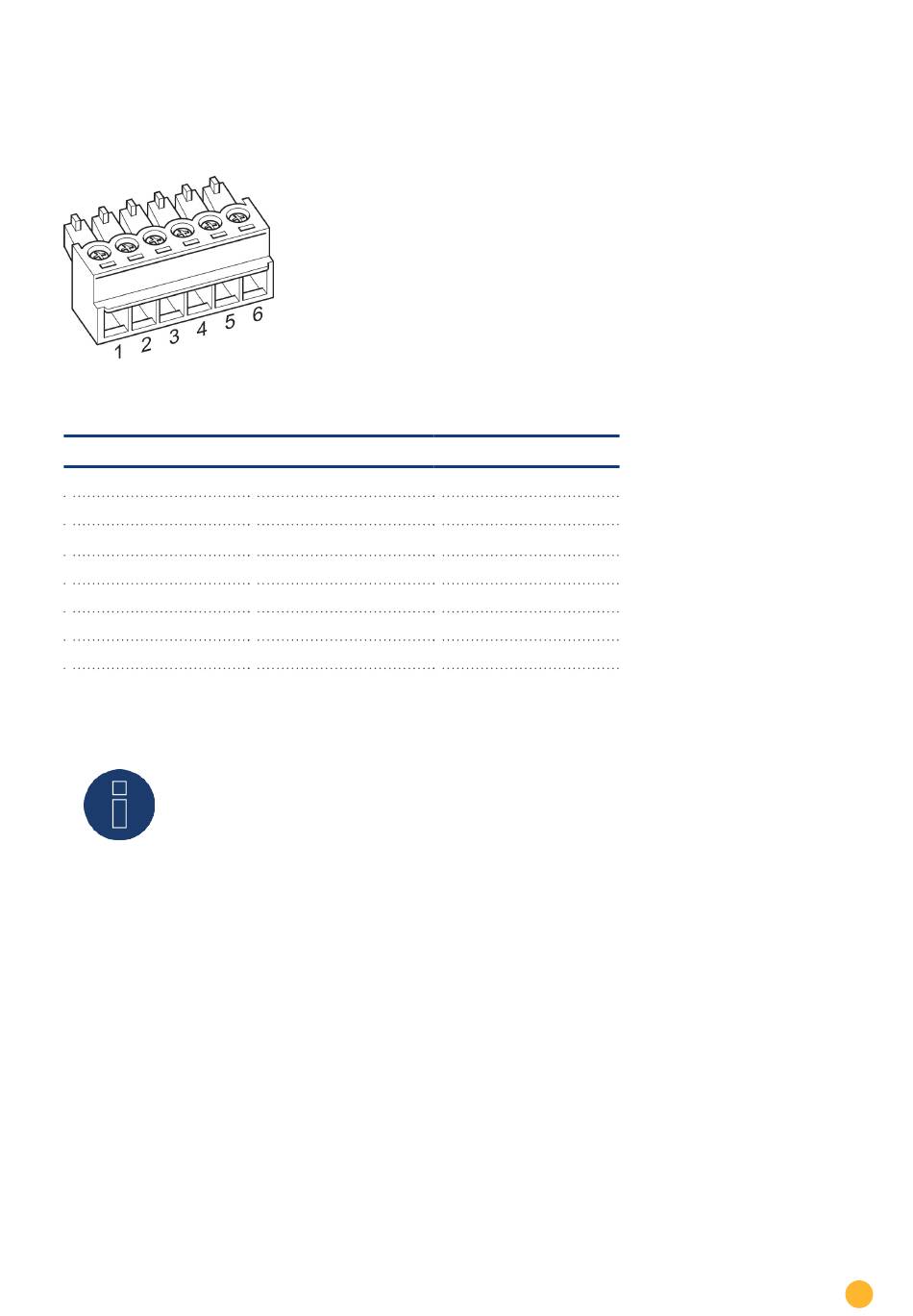

Abb.: 6-poliger Klemmleistenstecker

RS485/422 - C
Pin
1
2
3
4
5
6
Hinweis
Sind an dieser Schnittstelle Wechselrichter angeschlossen, welche die RS422
Schnittstelle verwenden (z.B. Fronius, AEG, Riello), kann kein Zubehör (Sensor, Zähler, Dis-
play,...) in diesem Bus eingebunden werden.
Belegung RS485
Data +
12 V
Masse
Data -
Belegung und Verkabelung der Anschlüsse
Belegung RS422
T/RX+
12V
Masse
T/RX-
R/TX+
R/TX-
