Konfigurieren am Gerät (Solar-Log 500)

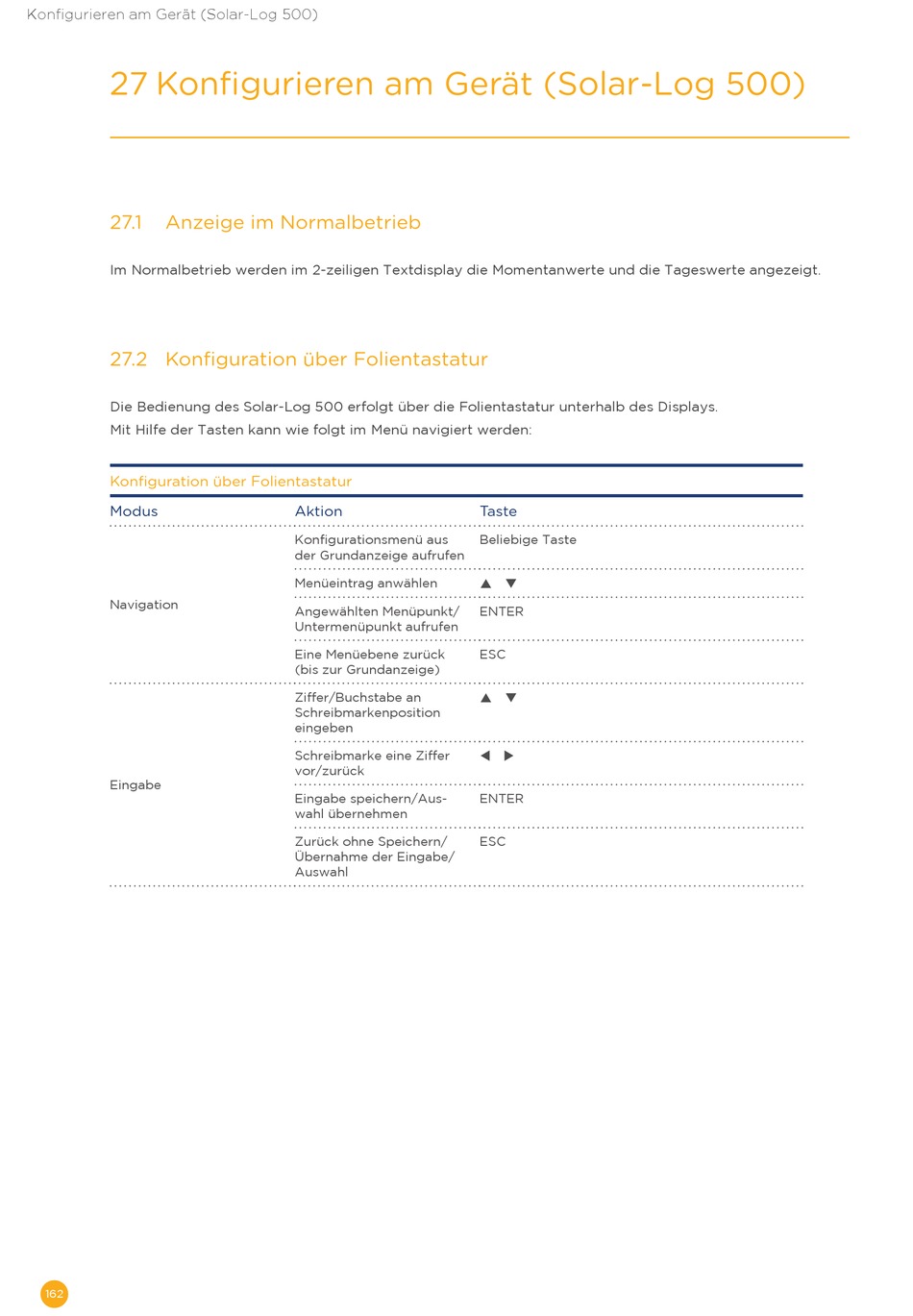

27 Konfigurieren am Gerät (Solar-Log 500)
27�1 Anzeige im Normalbetrieb
Im Normalbetrieb werden im 2-zeiligen Textdisplay die Momentanwerte und die Tageswerte angezeigt.
27�2 Konfiguration über Folientastatur
Die Bedienung des Solar-Log 500 erfolgt über die Folientastatur unterhalb des Displays.
Mit Hilfe der Tasten kann wie folgt im Menü navigiert werden:
Konfiguration über Folientastatur
Modus
Navigation
Eingabe
162
Aktion
Konfigurationsmenü aus
der Grundanzeige aufrufen
Menüeintrag anwählen
Angewählten Menüpunkt/
Untermenüpunkt aufrufen
Eine Menüebene zurück
(bis zur Grundanzeige)
Ziffer/Buchstabe an
Schreibmarkenposition
eingeben
Schreibmarke eine Ziffer
vor/zurück
Eingabe speichern/Aus-
wahl übernehmen
Zurück ohne Speichern/
Übernahme der Eingabe/
Auswahl
Taste
Beliebige Taste
 
ENTER
ESC
 
 
ENTER
ESC
