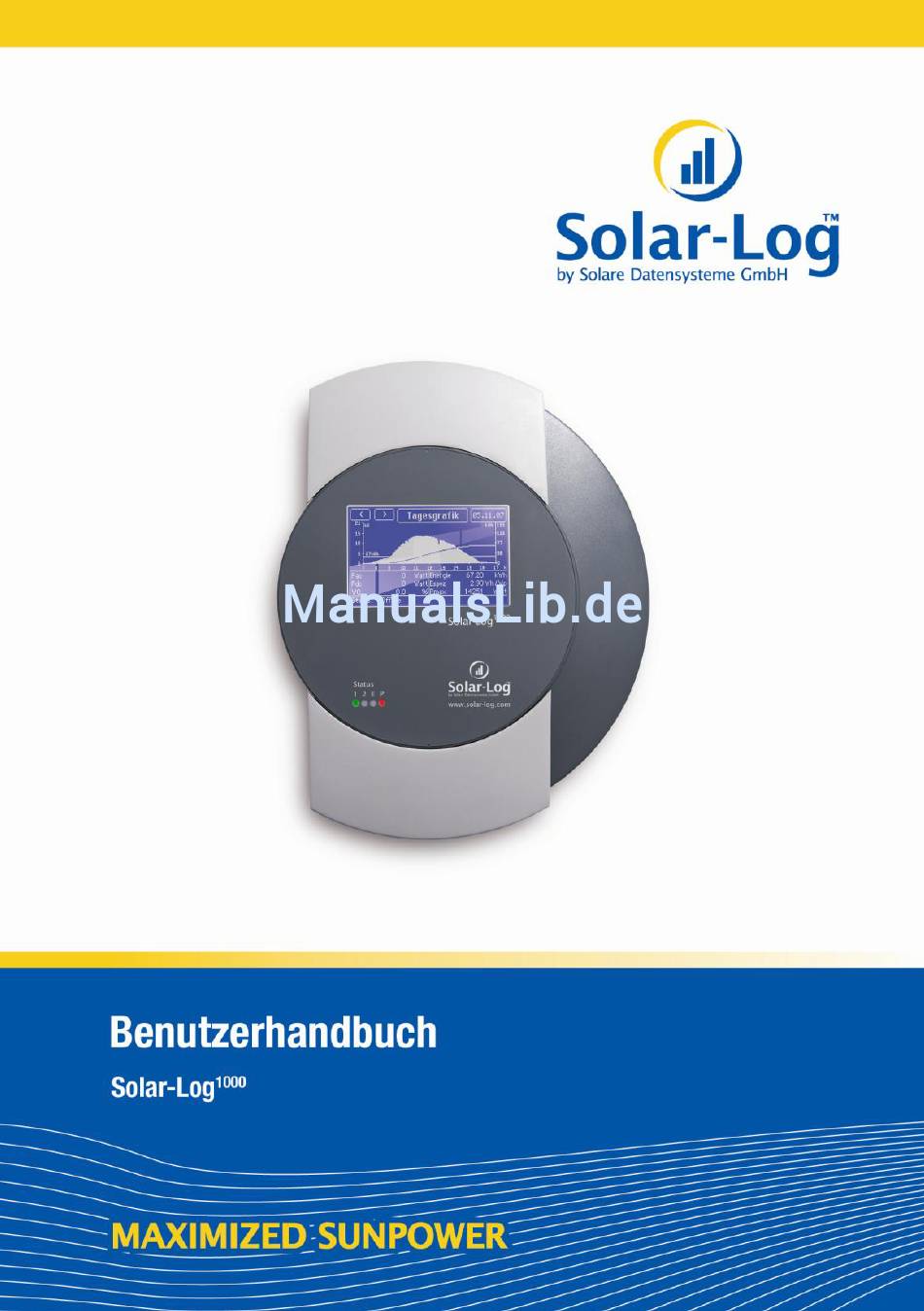

Solar-Log 1000 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Solar-Log Anleitungen
  4. Datenlogger
  5. 1000
  6. Benutzerhandbuch

Solar-Log 1000 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für 1000:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Solar-Log 1000

Inhaltszusammenfassung für Solar-Log 1000

  • Seite 2: Inhaltsverzeichnis

    So navigieren Sie auf dem Touchscreen Ertragsdaten abrufen 3.2.1 So navigieren Sie in den Übersichten 3.2.2 Was die Werte der Übersichten bedeuten 3.2.3 Tagesgrafik 3.2.4 Monatsgrafik 3.2.5 Jahresgrafik 3.2.6 Gesamtgrafik 3.2.7 Großdisplay 3.2.8 Strombilanz Diagnose abrufen 1000 2 von 92 Solar-Log Benutzerhandbuch...
  • Seite 3 5.3.1 So navigieren Sie in den Übersichten 5.3.2 Was die Werte der Übersichten bedeuten 5.3.3 Tagesübersicht 5.3.4 Monatsübersicht 5.3.5 Jahresübersicht 5.3.6 Gesamtübersicht Daten abrufen -Einsparung abrufen Die Ertragsdaten als Slideshow Reinigung und Pflege Reinigungshinweise 1000 Solar-Log Benutzerhandbuch 3 von 92...
  • Seite 4 Inhalt Pflegehinweise Störungen Statusanzeigen der LEDs Störungen selbst beheben 7.2.1 Informationen aus dem Internet beziehen 7.2.2 Fachmann informieren Entsorgung Technische Daten Glossar 1000 4 von 92 Solar-Log Benutzerhandbuch...

  • Seite 5: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise 1000 Dieses Benutzerhandbuch soll Sie bei der Bedienung des Solar-Log 1000 unterstützen. Die Ertragsdaten des Solar-Log können auf mehrere Arten angezeigt werden:   Mit einem Webbrowser in einem lokalen Netzwerk ( Seite 6) oder ...

  • Seite 6: Bedienung Mit Dem Webbrowser Im Eigenen Netzwerk

    Für einen schnelleren Zugriff geben Sie „solar-log“ in die Adresszeile des Browsers ein und legen sich ein Lesezeichen Im lokalen Netzwerk 1000 Zur Bedienung des Solar-Log mit einem Webbrowser benötigen Sie ein lokales Netzwerk mit einem angeschlossenen Computer, auf dem ein aktueller Webbrowser installiert ist.

  • Seite 7: Übersicht

    Bedienung mit dem Webbrowser im eigenen Netzwerk 2.2 Übersicht 2.2.1 Navigationsübersicht Tagesübersicht Monatsübersicht Visualisierung Jahresübersicht – Gesamt übersicht Ertragsdaten PDA/Pocket PC Monat Ereignisprotokoll Diagnose Jahr Degradation Konfiguration 1000 Solar-Log Benutzerhandbuch 7 von 92...

  • Seite 8: Startseite

    Ertragsdaten. Hier finden Sie die Übersichten der Erträge innerhalb bestimmter Zeiträume wie Tag, Monat, Jahr und den bisherigen Gesamtertrag Ihrer Anlage.  Diagnose. Hier können die Störungs- und Prozessmeldungen abrufen und nach gewünschten Kriterien filtern. 1000 8 von 92 Solar-Log Benutzerhandbuch...

  • Seite 9: Ertragsdaten Abrufen

    Pfeiltasten, um zum vorigen oder nächsten angezeigten Zeitraum zu navigieren. Lupensymbol, um die geänderten Parameter zu aktualisieren. Informationen zum angeschlossenen Wechselrichter. Halten Sie den Mauszeiger über einem Feld, um die spezifischen Werte anzeigen zu lassen. 1000 Solar-Log Benutzerhandbuch 9 von 92...

  • Seite 10: Was Die Werte Der Übersichten Bedeuten

    Wechselspannungsseite Generatorleistung Pdc Die aktuell eingespeiste Leistung P auf Gleichspannungsseite (Solargenerator) WR Wirkungsgrad η Der momentane Wirkungsgrad aus Generatorleistung und Einspeiseleis- tung. Die Herstellerangaben zum Wir- kungsgrad des Wechselrichters kön- nen hier kontrolliert werden. 1000 10 von 92 Solar-Log Benutzerhandbuch...

  • Seite 11: Tagesübersicht

    Soll-Wert vorschreibt. Wird der Soll-Wert erreicht oder überschrit- ten, wurde die prognostizierte Leistung erbracht. Der Ist-Wert zeigt den prozentualen Anteil zwischen Ist-Ertrag und Soll- Ertrag an. 2.3.3 Tagesübersicht  Wählen Sie Tagesübersicht in der linken Navigationsleiste. 1000 Solar-Log Benutzerhandbuch 11 von 92...
  • Seite 12 „Leistung in kW/kWp“. Dadurch werden alle Kurven bezüglich ihrer spezifischen Leistung vergleichbar. Ebenso können nachlassende Modulleistungen erkannt werden.  °C: Darstellung der Wechselrichter-Innentemperatur. Damit können Sie die korrekte Funktion der Lüfter kontrollieren. Beachten Sie, dass Wechselrichter auf hohe Innentemperaturen ausgelegt sind. 1000 12 von 92 Solar-Log Benutzerhandbuch...

  • Seite 13: Monatsübersicht

    Solar: Zeigt den Referenzwert eines Einstrahlungssensor an. Die Tagesleistung der Anlage muss sich im Messbereich des Sensors bewegen.  Mod-T: Zeigt die Modultemperatur an. Die Temperatur wird durch die Sensorbox ermittelt. 2.3.4 Monatsübersicht  Wählen Sie Monatsübersicht in der linken Navigationsleiste. 1000 Solar-Log Benutzerhandbuch 13 von 92...

  • Seite 14: Jahresübersicht

    1 Bewegen Sie die Maus über einen Tagesbalken.  Der jeweilige Tagesertrag wird angezeigt. 2 Klicken Sie auf einen einzelnen Balken, um auf die entsprechende Tagesübersicht umzuschalten. 2.3.5 Jahresübersicht  Wählen Sie Jahresübersicht in der linken Navigationsleiste. 1000 14 von 92 Solar-Log Benutzerhandbuch...

  • Seite 15: Gesamtübersicht

    1 Bewegen Sie die Maus über einen Monatsbalken.  Der jeweilige Monatsertrag wird angezeigt. 2 Klicken Sie auf einen einzelnen Balken, um auf die entsprechende Monatsübersicht umzuschalten. 2.3.6 Gesamtübersicht  Wählen Sie Gesamtübersicht in der linken Navigationsleiste. 1000 Solar-Log Benutzerhandbuch 15 von 92...
  • Seite 16 1 Bewegen Sie die Maus über einen Jahresbalken.  Der jeweilige Jahresertrag wird angezeigt. 2 Klicken Sie auf einen einzelnen Balken, um auf die entsprechende Jahresübersicht umzuschalten. 3 Klicken Sie auf Linienübersicht Jahre, um eine Liniendarstellung des Gesamtertrags anzeigen zu lassen. 1000 16 von 92 Solar-Log Benutzerhandbuch...

  • Seite 17: Ertragsdaten Im Mobilcomputer Abrufen

    Internet bzw. Ihrem lokalen Server ein und ruft Ihre Daten ab.  Hinweis Diese Funktion ist nur im lokalen Netzwerk oder für Anlagen verfügbar, die auf unserem „Classic 1 Server“ laufen. Beachten Sie, dass für die Internetverbindung zusätzliche Kosten durch Ihren Mobilfunkprovider entstehen können. 1000 Solar-Log Benutzerhandbuch 17 von 92...

  • Seite 18: Tag

     Die Startseite wird angezeigt. 2 Wählen Sie PDA/PocketPC in der linken Navigationsleiste. 2.4.1 Tag  Wählen Sie in der linken Navigationsleiste. Die tagesaktuellen Ertragsdaten werden angezeigt. 2.4.2 Monat  Wählen Sie Monat in der linken Navigationsleiste. 1000 18 von 92 Solar-Log Benutzerhandbuch...

  • Seite 19: Jahr

    Bedienung mit dem Webbrowser im eigenen Netzwerk Die Ertragsdaten des aktuellen Monats werden angezeigt. 2.4.3 Jahr  Wählen Sie Jahr in der linken Navigationsleiste. Die Ertragsdaten des vergangenen Jahres werden angezeigt. 1000 Solar-Log Benutzerhandbuch 19 von 92...

  • Seite 20: Diagnose Abrufen

    1 Starten Sie den Webbrowser und geben Sie „solar-log“ in die Adresszeile des Browsers ein oder wählen Sie das Lesezeichen in der Navigationsleiste des Browsers.  Die Startseite wird angezeigt. 2 Wählen Sie Diagnose in der Hauptnavigation.  Das Ereignisprotokoll wird angezeigt. 1000 20 von 92 Solar-Log Benutzerhandbuch...

  • Seite 21: Ereignisprotokoll Abrufen Und Filtern

    Bedienung mit dem Webbrowser im eigenen Netzwerk 2.5.1 Ereignisprotokoll abrufen und filtern  Wählen Sie Ereignisprotokoll in der linken Navigationsleiste.  Die komplette Liste aller Systemereignisse wird angezeigt. 1000 Solar-Log Benutzerhandbuch 21 von 92...
  • Seite 22 Alle Tage den gewünschten Tag auswählen.  Es werden nur die Ereignisse des gewählten Tages angezeigt. 3 Grenzen Sie die Auswahl noch weiter ein, indem Sie im Auswahlfeld Alle Status den gewünschten Status auswählen. 1000 22 von 92 Solar-Log Benutzerhandbuch...

  • Seite 23: Leistungsabnahme Ihrer Anlage Anzeigen Lassen

    Adresszeile des Browsers ein oder wählen Sie das Lesezeichen in der Navigationsleiste des Browsers.  Die Startseite wird angezeigt. 2 Wählen Sie Diagnose in der Hauptnavigation. 3 Wählen Sie Degradation in der linken Navigationsleiste.  Die Abnahme der Leistungsfähigkeit Ihrer Anlage wird dargestellt. 1000 Solar-Log Benutzerhandbuch 23 von 92...
  • Seite 24 Dazu wird für jedes Jahr der „durchschnittliche Tagesmaximalwert“ be- rechnet. Dieser berechnet sich aus den tatsächlichen Maximalwerten und einer statistischen Angleichung, um extreme Spitzen auszufiltern. Der Vergleich dieser berechneten Maximalwerte erlaubt einen Rück- schluss auf die Leistung der Anlage. 1000 24 von 92 Solar-Log Benutzerhandbuch...

  • Seite 25: Einstellungen Im Konfigurationsmenü Ändern

    Router einsetzen) usw.  Wenden Sie sich für Änderungen an der Konfiguration an Ihren So- larteur.  Falls Sie selbst Änderungen durchführen möchten, erhalten Sie das Installationshandbuch auf unserer Internetseite zum Download  Seite 86). 1000 Solar-Log Benutzerhandbuch 25 von 92...

  • Seite 26: Bedienung Mit Dem Touchscreen

    Bedienung mit dem Touchscreen Bedienung mit dem Touchscreen 1000 Das Solar-Log besitzt einen berührungsempfindlichen Bildschirm (Touchscreen), mit dem sich alle Informationen über den Leistungs- stand, die Diagnose und die Protokolle des Wechselrichters abrufen sowie der Datenaustausch per USB einstellen lassen.

  • Seite 27: Übersicht

    Bedienung mit dem Touchscreen 3.1 Übersicht 3.1.1 Navigationsübersicht 1000 Solar-Log Benutzerhandbuch 27 von 92...

  • Seite 28: So Navigieren Sie Auf Dem Touchscreen

    3.1.2 So navigieren Sie auf dem Touchscreen  Tippen Sie mit dem Finger auf das Display.  Das Display zeigt nach dem erstmaligen Antippen die Übersicht. 1000 Wird das Display des Solar-Log angetippt, zeigt es automatisch den Ertrag des aktuellen Tages, den Gesamtertrag der Anlage und die dar- aus errechnete CO -Einsparung an.

  • Seite 29: Ertragsdaten Abrufen

    3 Tippen Sie auf Übersicht, um zu der Übersicht der aktuellen Werte zurückzukehren. 3.2.1 So navigieren Sie in den Übersichten Symbol Bedeutung Pfeiltasten, um zum vorigen oder nächsten angezeigten Zeitraum zu blättern. Der „Zurück“-Schalter schließt das aktuell geöffnete Fenster. 1000 Solar-Log Benutzerhandbuch 29 von 92...

  • Seite 30: Was Die Werte Der Übersichten Bedeuten

    Monatsertrag erreicht oder über- schritten, wurde die prognostizierte Leistung erbracht. Espez Wh/Wp Der Energieertrag dividiert durch die Maximalleistung. Dieser Wert ist ein guter Vergleichswert gegenüber ande- ren Anlagen. Watt Die momentan eingespeiste Leistung P auf Wechselspannungsseite 1000 30 von 92 Solar-Log Benutzerhandbuch...

  • Seite 31: Tagesgrafik

    2 Tippen Sie auf Grafik und tippen Sie auf Tag. Die Tagesgrafik zeigt Ihnen die aktuellen Werte des gewählten Tages 3 Tippen Sie auf das Tagesdatum, um die Anzeige eines gewünschten Tages darstellen zu lassen. 1000 Solar-Log Benutzerhandbuch 31 von 92...
  • Seite 32  Es werden die Werte des gewählten Wechselrichters angezeigt. Tippen Sie auf Tagesgrafik, um die Darstellung zusätzlicher Messwerte anzeigen zu lassen. Wählen Sie die gewünschte Anzeige aus und tippen Sie auf Zurück.  Die gewählte Einstellung wird angezeigt. 1000 32 von 92 Solar-Log Benutzerhandbuch...

  • Seite 33: Monatsgrafik

    1 Tippen Sie mit dem Finger auf das Display.  Die Hauptnavigation wird angezeigt. 2 Tippen Sie auf Grafik und tippen Sie auf Monat. Die Monatsgrafik zeigt Ihnen die aktuellen Werte des gewählten Monats 1000 Solar-Log Benutzerhandbuch 33 von 92...

  • Seite 34: Jahresgrafik

    6 Tippen Sie auf das Display, um die Hauptnavigation aufzurufen. 3.2.5 Jahresgrafik 1 Tippen Sie mit dem Finger auf das Display.  Die Hauptnavigation wird angezeigt. 2 Tippen Sie auf Grafik und tippen Sie auf Jahr. 1000 34 von 92 Solar-Log Benutzerhandbuch...
  • Seite 35  Das Menüfenster Gesamtanlage wird angezeigt. 5 Wählen Sie den gewünschten Wechselrichter aus und tippen Sie auf Zurück.  Es werden die Werte des gewählten Wechselrichters angezeigt. 6 Tippen Sie auf das Display, um die Hauptnavigation aufzurufen. 1000 Solar-Log Benutzerhandbuch 35 von 92...

  • Seite 36: Gesamtgrafik

    3 Tippen Sie auf einen angezeigten Balken, um die Jahresgrafik des  gewählten Jahres anzeigen zu lassen ( Seite 34). 4 Tippen Sie auf Gesamtgrafik, um die Ertragswerte der angeschlossenen Wechselrichter anzeigen zu lassen.  Das Menüfenster Gesamtanlage wird angezeigt. 1000 36 von 92 Solar-Log Benutzerhandbuch...

  • Seite 37: Großdisplay

    1 Tippen Sie mit dem Finger auf das Display.  Die Hauptnavigation wird angezeigt. 2 Tippen Sie auf Grafik und tippen Sie auf Großdisplay.  Die Großansicht der aktuellen Ertragswerte wird angezeigt. Das Großdisplay zeigt Ihnen die aktuelle Leistung Ihrer Anlage. 1000 Solar-Log Benutzerhandbuch 37 von 92...

  • Seite 38: Strombilanz

    Bedienung mit dem Touchscreen 3 Tippen Sie auf das Display, um die Hauptnavigation aufzurufen. 3.2.8 Strombilanz 1000 ein Stromzähler mit Typ „Verbrauchszähler“ einge- Ist am Solar-Log stellt, wird am Touchscreen ein zusätzliches Menü „Strombilanz“ ange- zeigt. 1 Tippen Sie mit dem Finger auf das Display.

  • Seite 39: Diagnose Abrufen

     Die Hauptnavigation wird angezeigt. 2 Tippen Sie auf Diagnose und Meldungen.  Das Display zeigt eine Liste der Meldungen. 3 Wählen Sie die gewünschte Meldung aus der Liste aus.  Der Inhalt der gewählten Meldung wird angezeigt. 1000 Solar-Log Benutzerhandbuch 39 von 92...

  • Seite 40: Wechselrichter-Ereignisse Anzeigen Lassen

     Die Hauptnavigation wird angezeigt. 2 Tippen Sie auf Diagnose und WR-Ereignisprotokoll.  Das Display zeigt eine Liste der Ereignisprotokolle der ange- schlossenen Wechselrichter. 3 Wählen Sie den gewünschten Wechselrichter aus der Liste aus. 1000 40 von 92 Solar-Log Benutzerhandbuch...

  • Seite 41: Alarmmeldungen Bearbeiten

    3.3.3 Alarmmeldungen bearbeiten In diesem Menü können Sie Störungsmeldungen quittieren. 1 Tippen Sie auf das Display.  Die Hauptnavigation wird angezeigt. 2 Tippen Sie auf Diagnose und Alarmkontakt.  Das Display zeigt den Status der Alarmüberwachung. 1000 Solar-Log Benutzerhandbuch 41 von 92...

  • Seite 42: Den Eigenstromverbrauch Optimieren

    3.3.4 Den Eigenstromverbrauch optimieren Um den eigenen Stromverbrauch gezielt auf die Zeiten zu legen, an denen auch eine ausreichende Stromproduktion erfolgt, bietet der 1000 Solar-Log die Möglichkeit, bis zu 4 Verbraucher automatisiert zuzu- schalten und bei Bedarf auch wieder abzuschalten. Diese Verbraucher werden als „Schalter“...
  • Seite 43 Steuerung rde. 1 Tippen Sie auf das Display.  Die Hauptnavigation wird angezeigt. 2 Tippen Sie auf Diagnose und Eigenstromverbrauch.  Das Display zeigt den ersten Schalter. Für jeden Schalter werden die Einstellmöglichkeiten angezeigt: 1000 Solar-Log Benutzerhandbuch 43 von 92...
  • Seite 44 Gerät einschaltet. 3 Tippen Sie auf den einzustellenden Wert.  Die virtuelle Tastatur wird angezeigt. 4 Geben Sie die gewünschten Werte ein und bestätigen Sie die Eingabe mit oder brechen Sie die Eingabe ab. 1000 44 von 92 Solar-Log Benutzerhandbuch...

  • Seite 45: Datenübertragung Mit Usb Benutzen

    6 Tippen Sie nach Änderungen auf Speichern, um die Einstellungen für diesen Schalter zu speichern. Tippen Sie auf Weiter, um den nächsten Schalter einzustellen. 3.4 Datenübertragung mit USB benutzen 1000 Falls Ihr Solar-Log nicht an ein lokales Netzwerk angeschlossen ist, können Sie die Daten wie Ereignisprotokolle oder Einstellungen auch mit einem USB-Stick auslesen, sichern und einspielen.

  • Seite 46: Datensicherung Durchführen

    Bedienung mit dem Touchscreen 3 Tippen Sie auf Daten abziehen. 1000  Die aktuellen Daten des Solar-Log werden auf den USB-Stick kopiert. 4 Tippen Sie auf Abbruch, falls Sie keine Datenübertragung wünschen.  Die Hauptnavigation wird angezeigt. Daten auf dem Computer anzeigen lassen 1 Ziehen Sie nach erfolgreicher Datenübertragung den USB-Stick vom...
  • Seite 47 Beim Einspielen der Daten vom USB-Stick werden alle Daten auf dem Gerät gelöscht und ersetzt. 1 Tippen Sie auf das Display.  Die Hauptnavigation wird angezeigt. 2 Tippen Sie auf und Datensicherung. 3 Wählen Sie die gewünschte Option aus. 1000 Solar-Log Benutzerhandbuch 47 von 92...
  • Seite 48 Bedienung mit dem Touchscreen Komplette Datensicherung durchführen 1 Tippen Sie auf Datensicherung starten. 1000  Die aktuellen Daten des Solar-Log werden auf den USB-Stick kopiert. Abhängig von der Menge der Daten kann die Übertra- gung einige Minuten dauern. 2 Tippen Sie auf Abbruch, falls Sie keine Datensicherung wünschen.
  • Seite 49 Verzeichnis und kopiert die Daten. Abhängig von der Menge der Daten kann die Übertragung einige Minuten dauern. 2 Tippen Sie auf Abbruch, falls Sie keine Übertragung der Ertragsdaten wünschen.  Die Hauptnavigation wird angezeigt. 1000 Solar-Log Benutzerhandbuch 49 von 92...

  • Seite 50: Firmware Aktualisieren

    1 Navigieren Sie mit dem Webbrowser Ihres PC zu unserer Down- loadseite und laden Sie die aktuelle Firmware auf die Festplatte des PC. Sie finden die Firmware unter http://www.solar-log.com/service-support/downloads/firmware.html 1000 2 Wählen Sie den Solar-Log aus und kopieren Sie die Firmware auf den USB-Stick.

  • Seite 51: Einstellungen Im Konfigurationsmenü Ändern

    Router einsetzen) usw.  Wenden Sie sich für Änderungen an der Konfiguration an Ihren So- larteur.  Falls Sie selbst Änderungen durchführen möchten, erhalten Sie das Installationshandbuch auf unserer Internetseite zum Download  Seite 86). 1000 Solar-Log Benutzerhandbuch 51 von 92...

  • Seite 52: Solar-Log Web Benutzen

    4.1 Bei Solar-Log™ WEB „Classic 2nd Edition“ registrieren Die Registrierung am Solar-Log™ WEB „Classic 2nd Edition“ erfolgt ganz einfach online. 1 Öffnen Sie den Browser und navigieren Sie zur Solar-Log™ WEB Anmeldeseite unter http://home2.solarlog-web.de/register.html 1000 52 von 92 Solar-Log Benutzerhandbuch...
  • Seite 53  Sie finden die Seriennummer (SN) unter der oberen Abdeckung  Seite 85). 4 Wählen Sie, ob die Daten im Internet öffentlich sichtbar sein sollen.  Ihre Anlageninformationen können dann von anderen Besuchern der Seite eingesehen werden. Wenn Sie „Nein“ wählen, müssen 1000 Solar-Log Benutzerhandbuch 53 von 92...
  • Seite 54 Sie erhalten nach erfolgreicher Anmeldung eine E-Mail an die angege- bene E-Mail-Adresse, die Sie bestätigen müssen. Nach manueller Prü- fung Ihrer Daten wird daraufhin Ihr Zugang freigeschaltet.  Hinweis Die Freischaltung erfolgt nur werktags und kann bis zu 24 Stunden in Anspruch nehmen. 1000 54 von 92 Solar-Log Benutzerhandbuch...

  • Seite 55: Anlagendaten Abrufen

    Sie in der Adresszeile des Browsers die URL ein: http://home2.solarlog-web.de/  Die Startseite wird angezeigt. Bei Solar-Log WEB anmelden Wenn Sie bei der Anmeldung eine öffentliche Sichtbarkeit abgelehnt haben, müssen Sie sich auf der Solar-Log WEB Internetseite anmel- 1000 Solar-Log Benutzerhandbuch 55 von 92...
  • Seite 56 Die öffentlich sichtbaren Anlagen können Sie direkt unterhalb der Tagesgrafik anzeigen lassen. Mit Passwort versehene Anlagendaten können nur mit der eigenen An- meldung aufgerufen werden  Wählen Sie zur Anlage rechts unter der Tagesübersicht. 1000 56 von 92 Solar-Log Benutzerhandbuch...
  • Seite 57 2 Klicken Sie auf auswählen, um die Liste nach den gewählten Kriterien zu filtern oder klicken Sie auf Auswahl zurücksetzen, um die Auswahlkriterien aufzuheben.  Es wird ein Liste der Anlagen angezeigt, die mit den Filterkriterien übereinstimmen. 1000 Solar-Log Benutzerhandbuch 57 von 92...
  • Seite 58 Bild der Anlage veröffentlicht wurde, wird ein Standardfoto benutzt. Außerdem finden Sie in der rechten Spalte einen Überblick über den ak- tuellen Ertrag der Anlagen. 3 Klicken Sie auf zur Anlage unterhalb des Ertragsdiagramms.  Die Detailübersicht der Anlage wird angezeigt. 1000 58 von 92 Solar-Log Benutzerhandbuch...
  • Seite 59 Die Detailübersicht zeigt Ihnen weitere technische Details der Anlage sowie den Anlagenstatus einschließlich der eventuell aufgetretenen Fehlermeldungen. 4 Um direkt zu den Details der Anlage navigieren zu können, legen Sie sich ein Lesezeichen in Ihrem Browser an. 1000 Solar-Log Benutzerhandbuch 59 von 92...

  • Seite 60: Ertragsdaten Abrufen

    1 Öffnen Sie den Browser und klicken Sie auf das Lesezeichen Ihrer Anlage.  Gegebenenfalls müssen Sie sich anmelden (  Seite 55).  Die Detailübersicht Ihrer Anlage wird angezeigt. 2 Wählen Sie Grafik in der linken Navigationsleiste. 1000 60 von 92 Solar-Log Benutzerhandbuch...
  • Seite 61 Wechselrichter ausgewählt sein.  kWp: Umstellung der Skalierung von der „Leistung in Watt“ nach „Leistung in kW/kWp“. Dadurch werden alle Kurven bezüglich ihrer spezifischen Leistung vergleichbar. Ebenso können nachlassende Modulleistungen erkannt werden. 1000 Solar-Log Benutzerhandbuch 61 von 92...

  • Seite 62: Monatsübersicht

    M °C: Zeigt die Modultemperatur an. Die Temperatur wird durch die Sensorbox ermittelt. 3 Klicken Sie auf eine der Schaltflächen und dann auf das Lupensymbol.  Die gewählte Kurve wird angezeigt. 4.3.4 Monatsübersicht  Wählen Sie Monatsübersicht in der Navigation. 1000 62 von 92 Solar-Log Benutzerhandbuch...

  • Seite 63: Jahresübersicht

    1 Bewegen Sie die Maus über einen Tagesbalken.  Der jeweilige Tagesertrag wird angezeigt. 2 Klicken Sie auf einen einzelnen Balken, um auf die entsprechende Tagesübersicht umzuschalten. 4.3.5 Jahresübersicht  Wählen Sie Jahresübersicht in der Navigation. 1000 Solar-Log Benutzerhandbuch 63 von 92...

  • Seite 64: Übersicht Über Alle Jahre

     Der jeweilige Monatsertrag wird angezeigt. 2 Klicken Sie auf einen einzelnen Balken, um auf die entsprechende Monatsübersicht umzuschalten. 4.3.6 Übersicht über alle Jahre  Wählen Sie Übersicht über alle Jahre in der Navigation. 1000 64 von 92 Solar-Log Benutzerhandbuch...

  • Seite 65: Ereignisprotokoll Abrufen Und Filtern

    4 Klicken Sie auf einen einzelnen Balken, um auf die entsprechende Jahresübersicht umzuschalten. 5 Klicken Sie auf Linienübersicht Jahre, um eine Liniendarstellung des Gesamtertrags anzeigen zu lassen. 4.3.7 Ereignisprotokoll abrufen und filtern  Wählen Sie Events in der linken Navigationsleiste. 1000 Solar-Log Benutzerhandbuch 65 von 92...
  • Seite 66 Status auswählen.  Es stehen nur Status zur Verfügung, die im gewählten Zeitraum aufgetreten sind. 4 Grenzen Sie zusätzlich die Art der Fehler ein, indem Sie im Auswahlfeld Alle Fehler den gewünschten Fehler auswählen. 1000 66 von 92 Solar-Log Benutzerhandbuch...
  • Seite 67 Solar-Log WEB benutzen  Es werden nur Fehler angezeigt, die im gewählten Zeitraum auf- getreten sind. 5 Klicken Sie auf Auswahl zurücksetzen, um alle Filtereinstellungen aufzuheben. 1000 Solar-Log Benutzerhandbuch 67 von 92...

  • Seite 68: Das Solar-Log™ App Für Iphone Benutzen

    Die App erhalten Sie kostenlos im App Store. App laden nach „Solar-Log“. 1 Suchen Sie im App Store 2 Folgen Sie den Anweisungen zum Download und zur Installation auf Ihrem iPhone, iPad bzw. iPod touch. 1000 68 von 92 Solar-Log Benutzerhandbuch...

  • Seite 69: Anlagen Hinzufügen

    3 Starten Sie die App auf Ihrem iPhone, iPad oder iPod touch.  Der Startbildschirm wird angezeigt. 5.2 Anlagen hinzufügen Sie können mit der App bis zu 10 beliebige Anlagen überwachen, die jeweils an ein Solar-Log angeschlossen sind. 1000 Solar-Log Benutzerhandbuch 69 von 92...
  • Seite 70 Das Solar-Log™ APP für iPhone benutzen 1 Klicken Sie auf das +-Symbol.  Die Ansicht Neue Anlage wird angezeigt. 1000 70 von 92 Solar-Log Benutzerhandbuch...
  • Seite 71 Web. Ihre Anlage befindet sich auf dem Classic 2 Server.  Local. Sie können die Daten direkt von Ihrem Solar-Log™ im lokalen Netzwerk abrufen. Home zu Ihrer Solar-Log™ Webseite ein, 1 Tragen Sie die vollständige beispielsweise www.solarlog-home.de/meineAnlage Sichern Sie die Erfassung der Anlage. 1000 Solar-Log Benutzerhandbuch 71 von 92...
  • Seite 72 Das Solar-Log™ APP für iPhone benutzen 1 Tragen Sie URL, Seriennummer Passwort ein, die Sie mit der Registrierungsmail von Solare Datensysteme GmbH erhalten haben. Sichern Sie die Erfassung der Anlage. 1000 72 von 92 Solar-Log Benutzerhandbuch...

  • Seite 73: Ertragsdaten Abrufen

    Wenn Ihre Anlage korrekt erkannt wurde, wird Sie in der Übersicht an- gezeigt.  Hinweis Beachten Sie, dass die Daten nur aktualisiert werden, wenn Ihr iPhone, iPad oder iPod touch über eine bestehende Internetverbindung verfügt. 1000 Solar-Log Benutzerhandbuch 73 von 92...

  • Seite 74: So Navigieren Sie In Den Übersichten

    Übersichtsseiten in Ihrem lokalen Netzwerk ( Seite 10).  Tippen Sie in den Ansichten auf Werte, um die jeweils aktuellen Werte der Ansicht anzeigen zu lassen. 5.3.3 Tagesübersicht 1 Starten Sie die App. 1000 74 von 92 Solar-Log Benutzerhandbuch...
  • Seite 75 2 Tippen Sie auf die blaue Pfeiltaste neben dem Namen Ihrer Anlage.  Die aktuelle Tagesübersicht wird angezeigt. Die Erträge des gewählten Tages werden als Kurve dargestellt. 3 Drehen Sie Ihr iPhone, iPad oder iPod touch horizontal, um eine bessere Darstellung zu erhalten. 1000 Solar-Log Benutzerhandbuch 75 von 92...

  • Seite 76: Monatsübersicht

    3 Wischen Sie nach links oder rechts, um zur nächsten bzw. vorigen Übersicht zu gelangen. 5.3.5 Jahresübersicht 1 Tippen Sie auf den Bildschirm.  Die Übersichtsnavigation wird am unteren Bildschirmrand einge- blendet. 2 Wählen Sie Jahr, um zur Jahresübersicht zu gelangen. 1000 76 von 92 Solar-Log Benutzerhandbuch...

  • Seite 77: Gesamtübersicht

    3 Wischen Sie nach links oder rechts, um zur nächsten bzw. vorigen Übersicht zu gelangen. 5.3.6 Gesamtübersicht 1 Tippen Sie auf den Bildschirm.  Die Übersichtsnavigation wird am unteren Bildschirmrand einge- blendet. 2 Wählen Sie Gesamt, um zur Gesamtübersicht zu gelangen. 1000 Solar-Log Benutzerhandbuch 77 von 92...

  • Seite 78: Daten Abrufen

    3 Wischen Sie nach links oder rechts, um zur nächsten bzw. vorigen Übersicht zu gelangen. 5.4 Daten abrufen 1 Tippen Sie auf den Bildschirm.  Die Übersichtsnavigation wird am unteren Bildschirmrand einge- blendet. 2 Wählen Sie Daten, um zur Datenansicht zu gelangen. 1000 78 von 92 Solar-Log Benutzerhandbuch...

  • Seite 79: Co 2 -Einsparung Abrufen

    5.5 CO -Einsparung abrufen 1 Tippen Sie auf den Bildschirm.  Die Navigation wird am unteren Bildschirmrand eingeblendet. 2 Wählen Sie CO2.  Die insgesamt aufgelaufene Menge vermiedenen Kohlendioxid- Ausstoßes durch Ihre Anlage wird angezeigt. 1000 Solar-Log Benutzerhandbuch 79 von 92...

  • Seite 80: Die Ertragsdaten Als Slideshow

    Wechsel die unterschiedlichen Übersichten der Solar-Log™ App an.  Hinweis Passende Halterungen (Cradle) zur Aufstellung der Geräte finden Sie im Fachhandel. 1 Tippen Sie auf den Bildschirm.  Die Slideshow-Funktion wird am oberen Bildschirmrand einge- blendet. 1000 80 von 92 Solar-Log Benutzerhandbuch...
  • Seite 81 Das Solar-Log™ APP für iPhone benutzen 2 Wählen Sie Slideshow und stellen Sie das iPad oder iPod touch in ein Cradle.  Jetzt können Sie jederzeit die aktuellen Werte ablesen. 1000 Solar-Log Benutzerhandbuch 81 von 92...

  • Seite 82: Reinigung Und Pflege

     Achten Sie darauf, dass das Gerät an seinem Anbringungsort keiner Feuchtigkeit ausgesetzt ist.  Achten Sie darauf, dass das Gerät an seinem Anbringungsort keiner Hitze und starker Sonneneinstrahlung ausgesetzt ist.  Beachten Sie dazu die Technischen Daten ( Seite 88). 1000 82 von 92 Solar-Log Benutzerhandbuch...

  • Seite 83: Störungen

    Betriebsstörung hin. Normalbetrieb Normalbetrieb LED 1 LED 2 LED E Bedeutung schnell schnell Max. 5 Min.: Gerät startet leuchtet langsam Uhrzeit über Internet einlesen schnell Konfiguration aus Wechselrichter lesen 1000 Solar-Log Benutzerhandbuch 83 von 92...
  • Seite 84  Neustart durchführen ( Seite 86) leuchtet Nur bei Fronius-Wechselrichtern: Keine Datenkommunikation!  Warten, bis Wechselrichter einspeisen  Verkabelung prüfen schnell Anlage hat Störung gemeldet.  Quittierung auf dem Touchscreen im Menü Diagnose/Meldungen ( Seite 41) 1000 84 von 92 Solar-Log Benutzerhandbuch...

  • Seite 85: Störungen Selbst Beheben

    Alle vorgenommenen Einstellungen am Gerät bleiben erhalten, ebenso die gespeicherten Ertragsdaten. Benutzen Sie zum Neustart den Reset-Taster an der Geräteoberseite. Abdeckung öffnen Falls die Abdeckung montiert ist, müssen Sie zuerst die Abdeckung des Geräts öffnen.  Abdeckung nach vorne abziehen. 1000 Solar-Log Benutzerhandbuch 85 von 92...

  • Seite 86: Informationen Aus Dem Internet Beziehen

    Dort stehen für Sie auch zusätzliche Produktinformationen und Handbücher zum Download zur Verfügung. 7.2.2 Fachmann informieren 1000 Sollten mit dem Solar-Log Probleme auftreten, die sich mit den be- schriebenen Maßnahmen nicht beheben lassen, empfehlen wir Ihnen, sich an Ihren Solarteur oder unseren Kundendienst zu wenden.

  • Seite 87: Entsorgung

    Entsorgung Entsorgung Achtung Ihr Solar-Log enthält elektronische Bauteile, die bei der Verbrennung oder Entsorgung über den Hausmüll hochgiftige Substanzen freisetzen können.  Entsorgen Sie den Solar-Log unbedingt im Wertstoffzentrum als Elektronikschrott. 1000 Solar-Log Benutzerhandbuch 87 von 92...

  • Seite 88: Technische Daten

    (nach DIN43864 und DIN62056) Reset-Taster Speicherkapazität 8 MB RAM + 2 GB SD-RAM (nur intern) Schutzart IP 20 (ausschließlich für Innenanwendung) Temperaturbereich -10°C bis 50°C Anzeige 4 LEDs für Statusanzeigen Montage Wandmontage Gewicht 0,61 kg 1000 88 von 92 Solar-Log Benutzerhandbuch...

  • Seite 89: Glossar

    Betriebssystem der Firma Apple für mobile Geräte. IP-Adresse Netzwerkadresse des Geräts. Im Netzwerk wird jedes Gerät mit einer eigenen Nummer erkannt. Diese Nummer besteht aus vier Blöcken zu maximal drei Zahlen. Die Netzwerkadresse wird üblicherweise vom Router zugewiesen. 1000 Solar-Log Benutzerhandbuch 89 von 92...
  • Seite 90 Personal Digital Assistant, eine Form des Mobilcomputers Server Computer im lokalen Netzwerk oder Internet, der berechtigten Benutzern die vorhandenen Daten liefert. Short Message Service. Übertragung von Kurznachrichten in Textform. Diese können auch mit zahlreichen Handys empfangen werden. 1000 90 von 92 Solar-Log Benutzerhandbuch...
  • Seite 91 Solare Datensysteme GmbH reproduziert oder unter Verwendung elektroni- scher Systeme verarbeitet, vervielfältigt oder verbreitet werden. Zuwiderhandlungen, die den o. g. Angaben widersprechen, verpflichten zu Schadensersatz. Alle in dieser Anleitung genannten Marken sind das Eigentum ihrer jeweiligen Hersteller und hiermit anerkannt. 1000 Solar-Log Benutzerhandbuch 91 von 92...
  • Seite 92 Solare Datensysteme GmbH Fuhrmannstraße 9 72351 Geislingen-Binsdorf Germany info@solar-log.com www.solar-log.com Stand Januar 2011 – 1.0.0.6 1000 92 von 92 Solar-Log Benutzerhandbuch...
