Optionale Anschlüsse
9�3
Solar-Log™ PM+

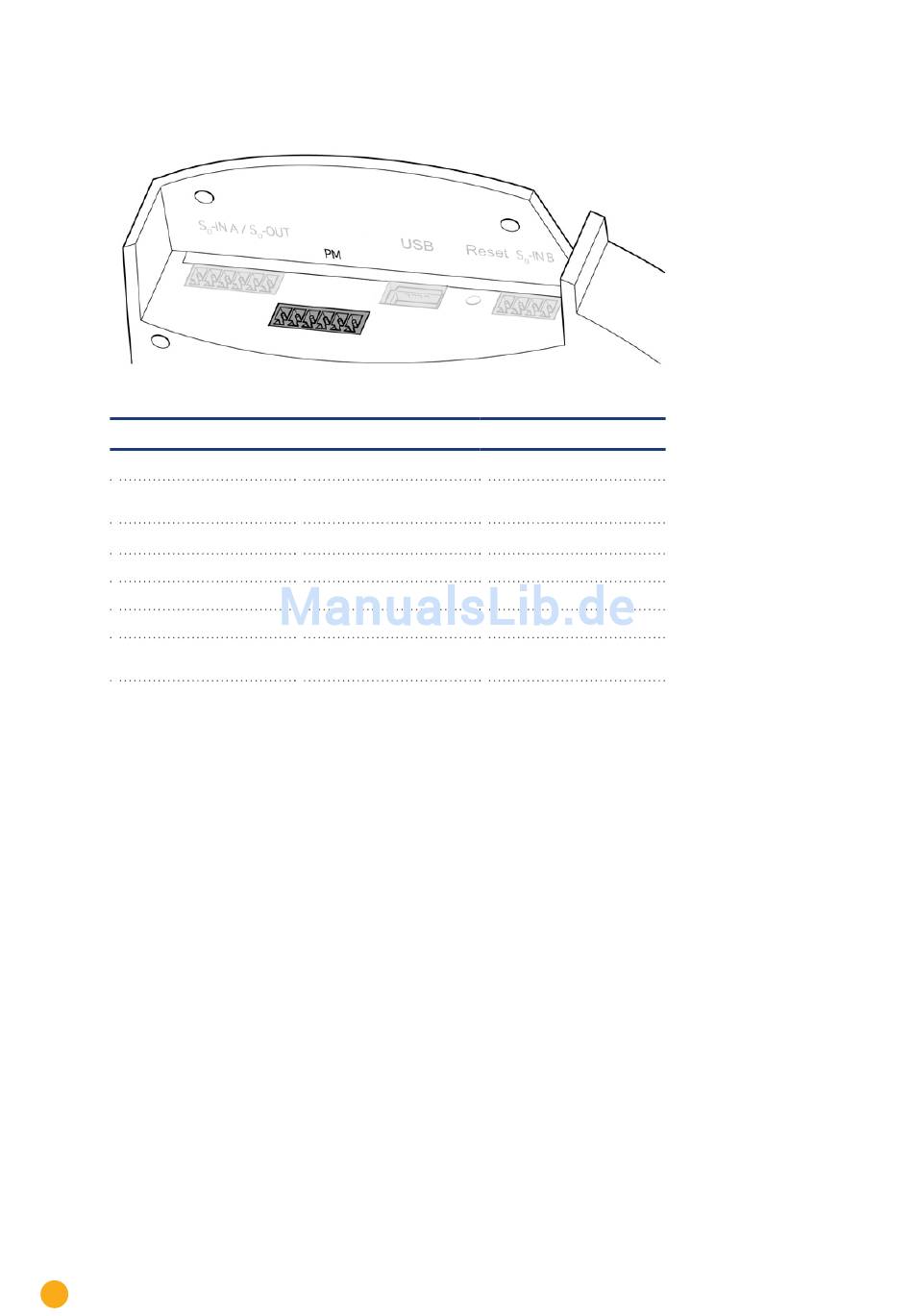

Abb.: Sechspolige PM+Schnittstelle
PM+
Pin
1
2
3
4
5
6
34
Belegung
+5V
D_IN_1
D_IN_2
D_IN_3
D_IN_4
+5V
Beschreibung
Steuerspannung für
Wirkleistungssteuerung
Steuereingang 1
Steuereingang 2
Steuereingang 3
Steuereingang 4
Steuerspannung für Blind-
leistungsregelung
