Optionale Anschlüsse
Konstellationen:
•
2x3 Phasen
•
1x3 Phasen + 3x1 Phase
•
6x1 Phase
•
3x2 Phasen
•
2x2 Phasen + 2x1 Phase
•
1x2 Phasen + 4x1 Phase
Die Stromwandler müssen mit der Sekundärseite an die Meter Schnittstelle angeschlossen werden.

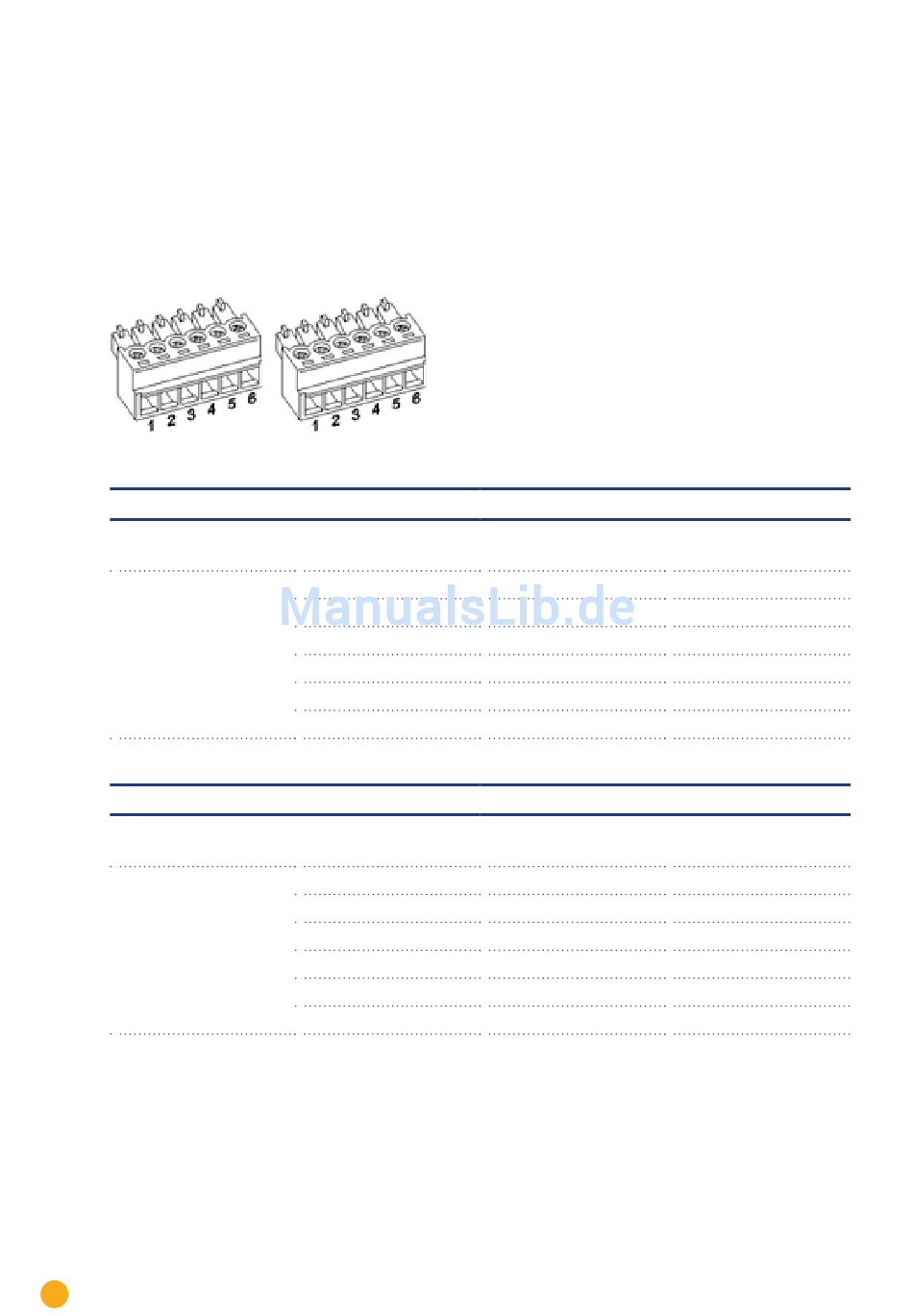

Abb.: Zwei sechs-polige Klemmleistenstecker für Meter Schnittstelle
Solar-Log™ Meter 1
Schnittstelle
Meter 1
Solar-Log™ Meter 2
Schnittstelle
Meter 2

Eigenschaften der Meter-Schnittstelle

Die eingesetzten Stromwandler dürfen einen Ausgangs- / Sekundärstrom von maximal 200mA nicht
überschreiten. Der Eingangs- / Bemessungsstrom ergibt sich über die maximal zu messenden Ströme und
müssen für den jeweiligen Messpunkt ausgewählt werden.
Die Bemessungsübersetzung der Stromwandler können für jeden Stromwandler-Eingang definiert werden.
Die Stromwandler müssen so installiert werden, dass nur ein stromführender Leiter gemessen wird.
32
Pin
1
2
3
4
5
6
Pin
1
2
3
4
5
6
Beschreibung
Stromwandler/CT 1a
Stromwandler/CT 1b
Stromwandler/CT 2a
Stromwandler/CT 2b
Stromwandler/CT 3a
Stromwandler/CT 3b
Beschreibung
Stromwandler/CT 1a
Stromwandler/CT 1b
Stromwandler/CT 2a
Stromwandler/CT 2b
Stromwandler/CT 3a
Stromwandler/CT 3b
Bezeichnung
Strommesswandler
S1/k
S2/i
S1/k
S2/i
S1/k
S2/i
Bezeichnung
Strommesswandler
S1/k
S2/i
S1/k
S2/i
S1/k
S2/i
