Belegung und Verkabelung der Anschlüsse
10�5�2 S0 OUT IN (S0-IN A und S0-OUT)
Bei der S0_OUT_IN Schnittstelle handelt es sich um eine kombinierte Hardwareschnittstelle zur Erfassung
von Messwerten von Energiezählern, sowie zur Ausgabe von S0 Impulsen. Für den Anschluss an den
Solar-Log™ nutzen Sie den im Lieferumfang enthaltenen Klemmleistenstecker.
S0_OUT_IN
Pin
1
2
3
4
5
6

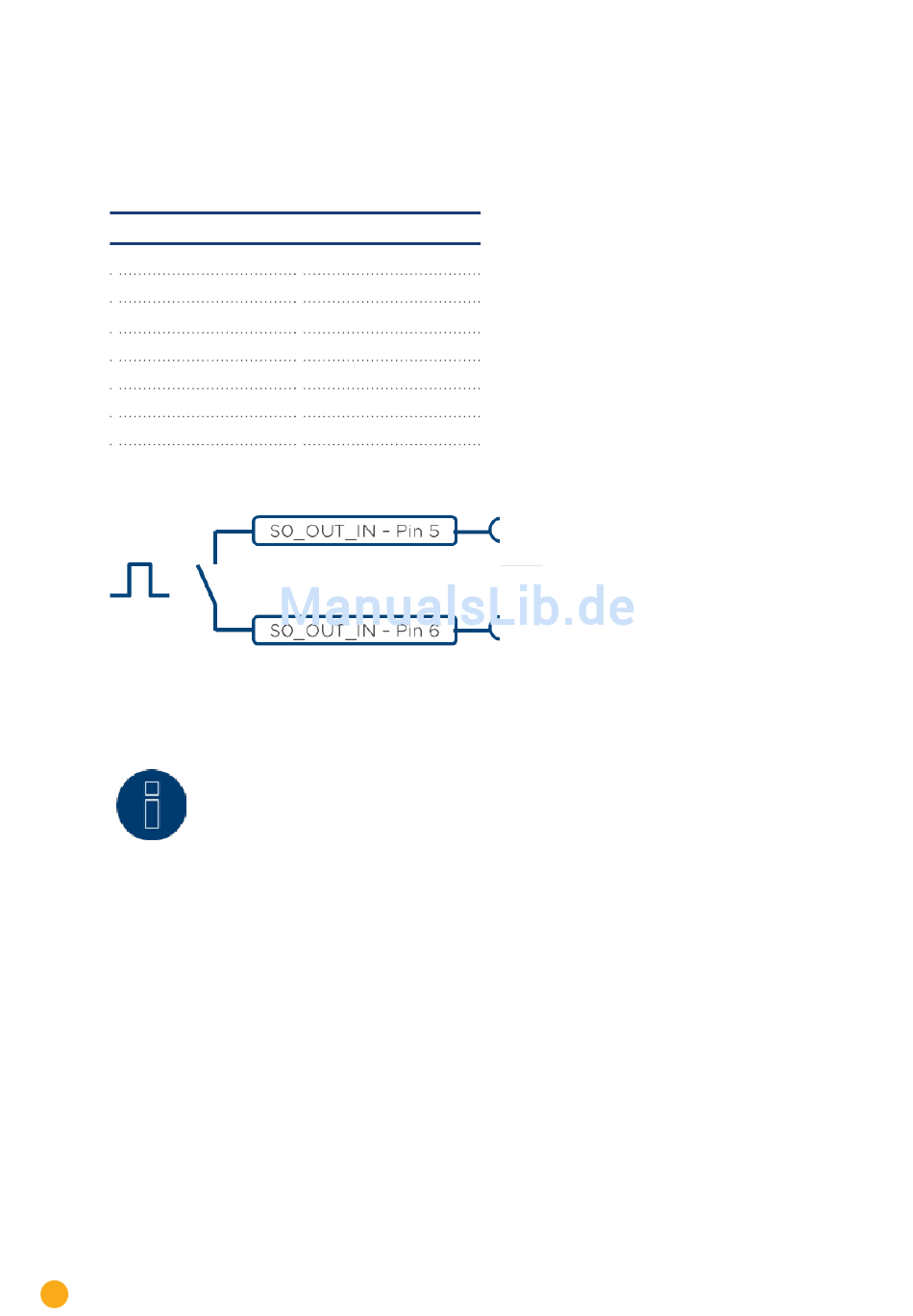

Abb.: Schematische Darstellung S0-Ausgang

Hinweis
40
Belegung
Ausgang 27mA
Eingang max 27mA
Messkontakt
Masse
S0 Out+
S0 Out-
Wir raten von der Nutzung des S0 Ausgangs zur Rückmeldung der IST-Einspeisung an
Ihre EVU ab.
Aufgrund interner Berechnungsprozesse des Solar-Log™ werden die Impulse verzögert
ausgegeben.
