Anhang
34�4�3 Variante mit 3 Relais
Vorgaben
Signale des Rundsteuerempfängers
Stufe
1
2
3
4
Verkabelung
Abb

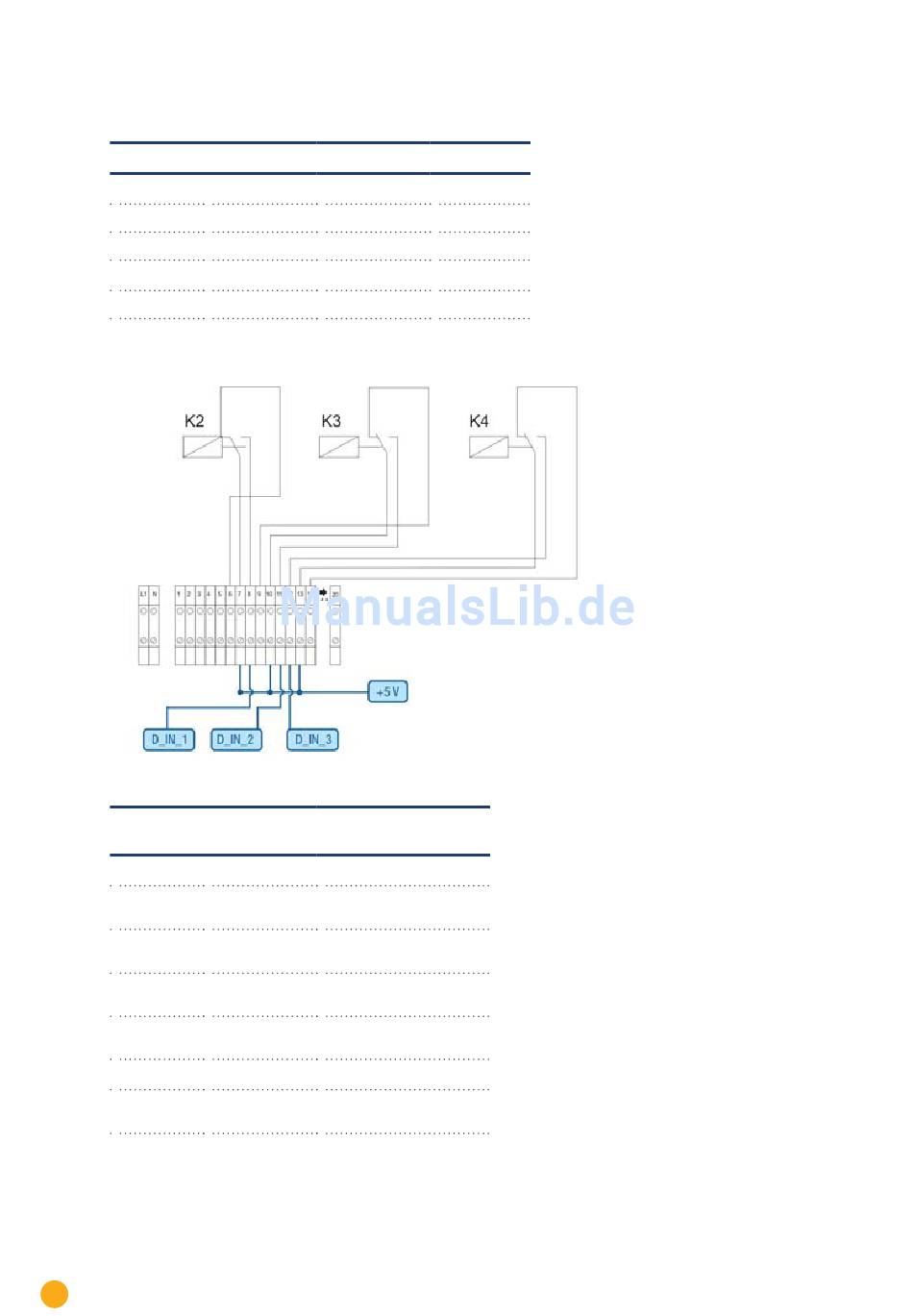

Abb.: Verkabelung Rundsteuerempfänger mit 3 Relais - Beispiel 3
Verbindungen PM+Klemmstecker
und Rundsteuerempfänger
Pin
1
2
3
4
5
6
226
K1 K2
Aus Aus
Ein Aus
Aus Ein
Ein Ein
Belegung Bedeutung
+5V Steuerspannung Wirkleis-
tung
D_IN_1 Stufe 2
60%
D_IN_2 Stufe 3
30%
D_IN_3 Stufe 4
0%
D_IN_4 unbenutzt
+5V Steuerspannung Blind-
leistung (unbenutzt)
Leistung
100%
60%
30%
0%
