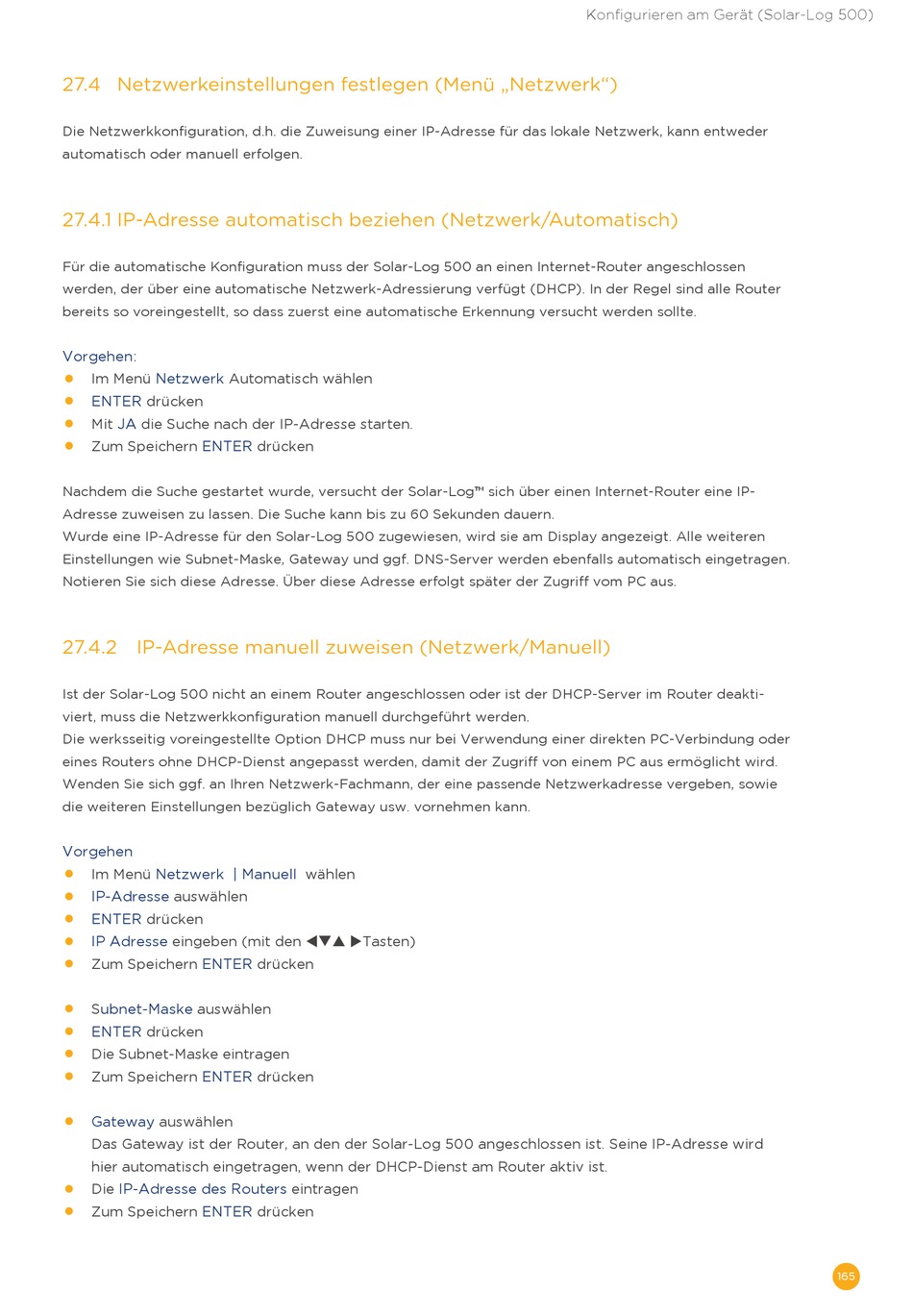

27�4 Netzwerkeinstellungen festlegen (Menü „Netzwerk")
Die Netzwerkkonfiguration, d.h. die Zuweisung einer IP-Adresse für das lokale Netzwerk, kann entweder
automatisch oder manuell erfolgen.
27�4�1 IP-Adresse automatisch beziehen (Netzwerk/Automatisch)
Für die automatische Konfiguration muss der Solar-Log 500 an einen Internet-Router angeschlossen
werden, der über eine automatische Netzwerk-Adressierung verfügt (DHCP). In der Regel sind alle Router
bereits so voreingestellt, so dass zuerst eine automatische Erkennung versucht werden sollte.
Vorgehen:
•
Netzwerk
Im Menü Automatisch wählen
•
ENTER
drücken
•
Mit JA die Suche nach der IP-Adresse starten.
•
Zum Speichern ENTER
Nachdem die Suche gestartet wurde, versucht der Solar-Log™ sich über einen Internet-Router eine IP-
Adresse zuweisen zu lassen. Die Suche kann bis zu 60 Sekunden dauern.
Wurde eine IP-Adresse für den Solar-Log 500 zugewiesen, wird sie am Display angezeigt. Alle weiteren
Einstellungen wie Subnet-Maske, Gateway und ggf. DNS-Server werden ebenfalls automatisch eingetragen.
Notieren Sie sich diese Adresse. Über diese Adresse erfolgt später der Zugriff vom PC aus.
27�4�2 IP-Adresse manuell zuweisen (Netzwerk/Manuell)
Ist der Solar-Log 500 nicht an einem Router angeschlossen oder ist der DHCP-Server im Router deakti-
viert, muss die Netzwerkkonfiguration manuell durchgeführt werden.
Die werksseitig voreingestellte Option DHCP muss nur bei Verwendung einer direkten PC-Verbindung oder
eines Routers ohne DHCP-Dienst angepasst werden, damit der Zugriff von einem PC aus ermöglicht wird.
Wenden Sie sich ggf. an Ihren Netzwerk-Fachmann, der eine passende Netzwerkadresse vergeben, sowie
die weiteren Einstellungen bezüglich Gateway usw. vornehmen kann.
Vorgehen
•
Netzwerk | Manuell
Im Menü
•
IP-Adresse auswählen
•
ENTER drücken
•
IP Adresse eingeben (mit den  Tasten)
•
ENTER
Zum Speichern
•
S ubnet-Maske auswählen
•
ENTER drücken
•
Die Subnet-Maske eintragen
•
ENTER
Zum Speichern
•
Gateway auswählen
Das Gateway ist der Router, an den der Solar-Log 500 angeschlossen ist. Seine IP-Adresse wird
hier automatisch eingetragen, wenn der DHCP-Dienst am Router aktiv ist.
•
Die IP-Adresse des Routers
•
Zum Speichern ENTER
drücken
wählen
drücken
drücken
eintragen
drücken
Konfigurieren am Gerät (Solar-Log 500)
165
