10�6 PM+
Solar-Log™ PM+ Geräte sind mit einer 6-poligen PM+ Schnittstelle an der Oberseite des Solar-Log™ ausge-
stattet.
Diese Schnittstelle ist für die Kopplung mit potentialfreien Kontakten von Rundsteuerempfängern oder
Fernwirkanlagen konzipiert. Es können 2 Rundsteuerempfänger angeschlossen werden. Somit können Be-
fehle der Netzbetreiber für Wirk- und Blindleistung ausgewertet werden.

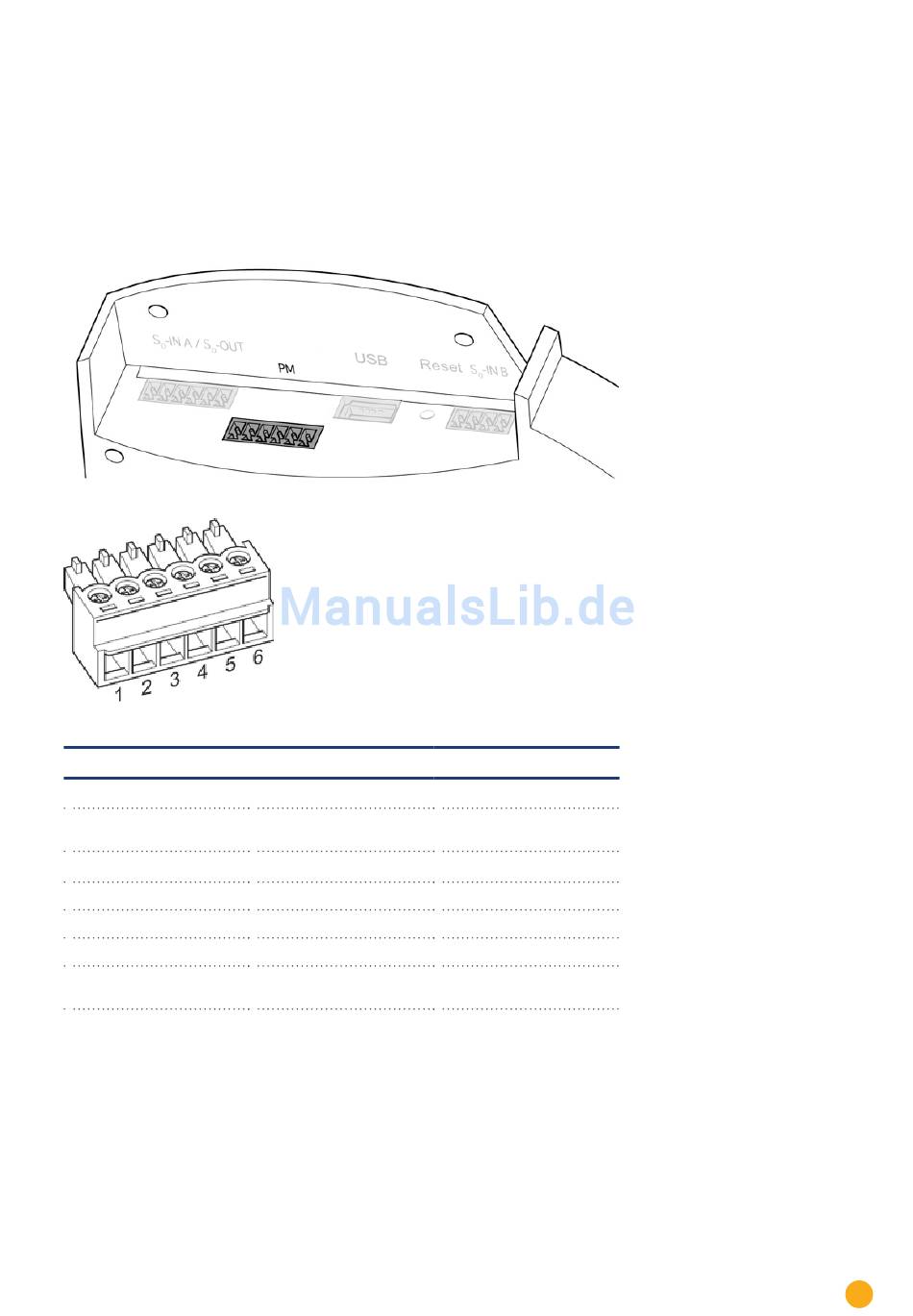

Abb.: 6-polige PM+Schnittstelle

Abb.: 6-poliger Klemmleistenstecker

PM+
Pin
1
2
3
4
5
6
Um größtmögliche Flexibilität zu ermöglichen, können den Eingängen D_IN_1 bis D_IN_4 individuelle Leis-
tungs- und Blindleistungswerte zugeordnet werden.
Weitere Informationen dazu im Kapitel
Anschlussbeispiele für Rundsteuerempfänger finden Sie im Anhang
Belegung
+5V
D_IN_1
D_IN_2
D_IN_3
D_IN_4
+5V
„Einspeisemanagement"
Belegung und Verkabelung der Anschlüsse
Beschreibung
Steuerspannung für
Wirkleistungssteuerung
Steuereingang 1
Steuereingang 2
Steuereingang 3
Steuereingang 4
Steuerspannung für Blind-
leistungsregelung
.
41
