Belegung und Verkabelung der Anschlüsse

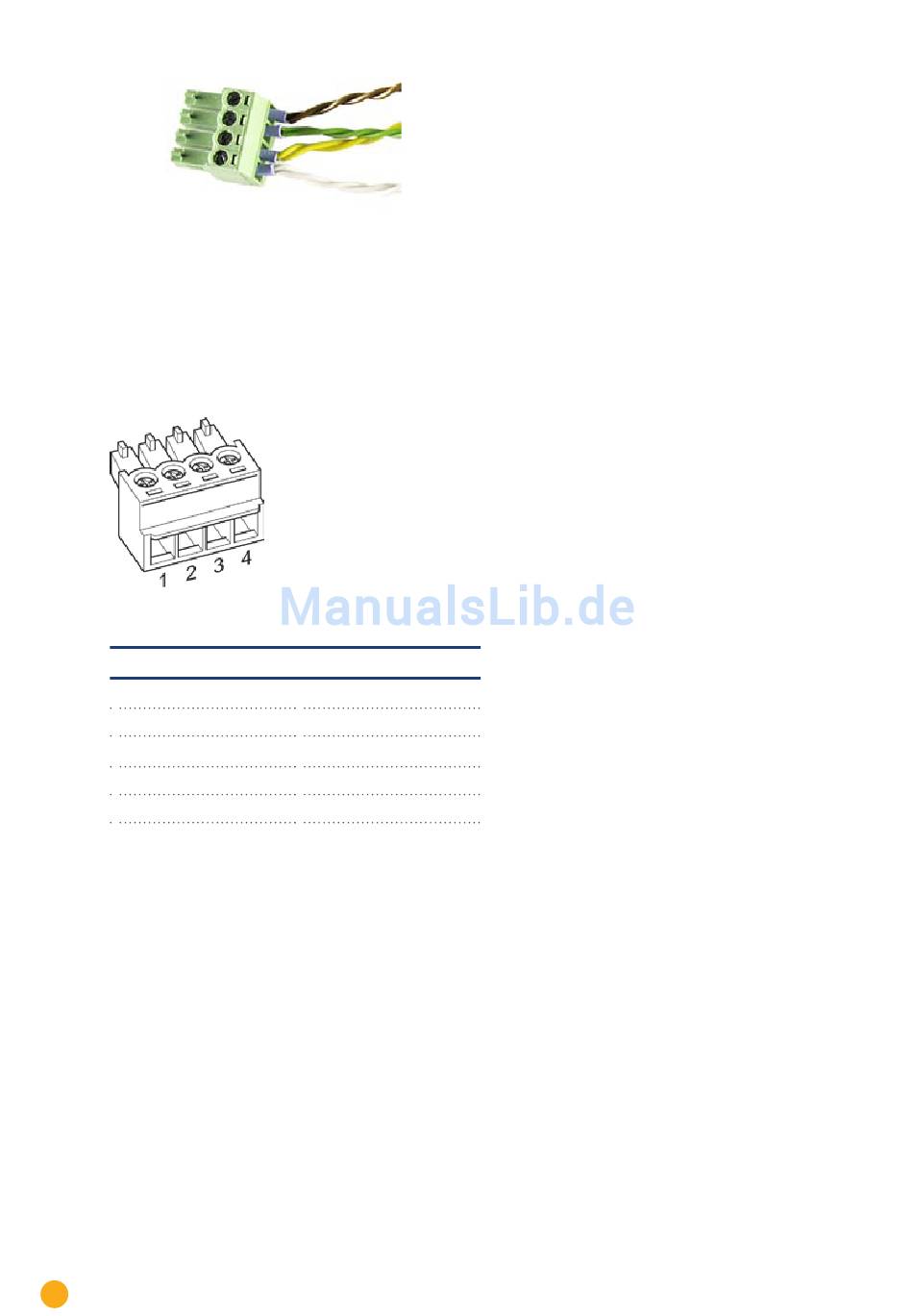

Abb. Detail Klemmleistenstecker mit Adernendhülsen
10�2 RS485-A (nur Solar-Log 1000, 1200 und 2000)
Für den Anschluss von Wechselrichtern und/oder Zubehör an der RS485 - A Schnittstelle nutzen Sie den
im Lieferumfang enthaltenen Klemmleistenstecker.

Abb.: 4-poliger Klemmleistenstecker

RS485 - A
Pin
1
2
3
4
36
Belegung
Data +
12 V
Masse
Data -
