Integrierbare Optionen in der Elektronikbox

WARNUNG
Sicherer Betrieb der Baugruppen setzt voraus, dass diese von qualifiziertem Personal sach-
gemäß unter Beachtung der Warnhinweise in dieser Betriebsanleitung montiert und in Betrieb
gesetzt werden.
Die Baugruppen dürfen nur von qualifizierten Personen ausgetauscht werden.
Die Baugruppen dürfen nicht unter Spannung gezogen oder gesteckt werden.
Bei Nichtbeachtung dieser Warnhinweise können Tod, schwere Körperverletzung oder
erheblicher Sachschaden die Folge sein.
VORSICHT
Die Baugruppen enthalten elektrostatisch gefährdete Bauelemente. Vor dem Berühren einer
elektronischen Baugruppe muss der eigene Körper entladen werden. Dies kann in einfachster
Weise dadurch geschehen, dass unmittelbar vorher ein leitfähiger, geerdeter Gegenstand
berührt wird (z. B. metallblanke Schaltschrankteile).
Local Bus Adapter (LBA) zum Einbau von optionalen Zusatzbaugruppen
Voraussetzung für den Einbau von Optionalen Zusatzbaugruppen ist die Option LBA. Wenn der LBA noch
nicht im Gerät vorhanden ist, muss er in die Elektronikbox eingebaut werden, bevor man eine
Optionsbaugruppe einschieben kann.
Local Bus Adapter LBA in der Elektronikbox montieren:
♦ PSR-Baugruppe nach Lösen der beiden
Befestigungsschrauben an den Ziehgriffen
herausnehmen.

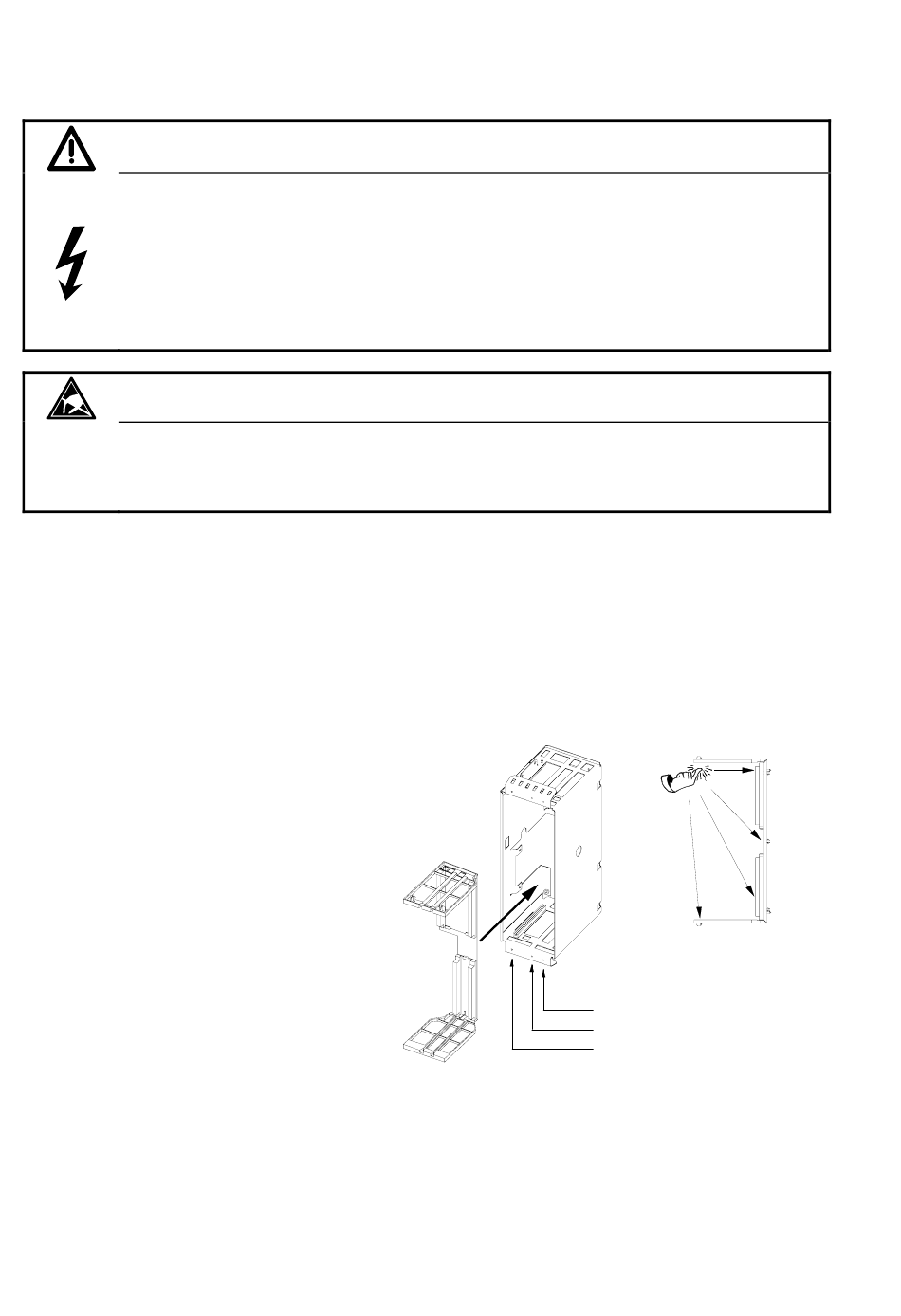

♦ Buserweiterung LBA in Elektronikbox
schieben (Lage siehe nebenstehendes Bild)
und einrasten.
♦ PSR-Baugruppe wieder in linken Steckplatz
einstecken und Befestigungsschrauben an
den Ziehgriffen anschrauben.
Für die Verwendung der Baugruppen CBC und CBP ist zusätzlich zum LBA noch ein ADB (Adapter Board,
Trägerboard) notwendig. Diese Baugruppen müssen aufgrund der kleineren mechanischen Abmessungen
auf ein ADB gesteckt werden, damit sie in die Elektronikbox gesteckt werden können.
Die Optionen werden mit Optionsbeschreibung geliefert.
9-2
DEUTSCH
Steckplatz 2 (Optionen)
Steckplatz 3 (Optionen)
Steckplatz 1 (PSR)
Siemens AG 6SE7087-6AE85-0AA0
Einspeise-Einheit Betriebsanleitung
02.04
