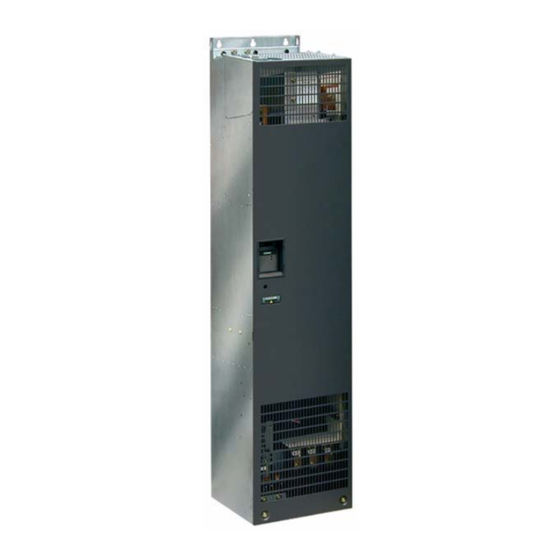

Siemens MICROMASTER 430 Betriebsanleitung

7,5 kw - 250 kw
Vorschau ausblenden Andere Handbücher für MICROMASTER 430:
Inhaltsverzeichnis

Werbung

Quicklinks

MICROMASTER 430
7,5 kW - 250 kW
Betriebsanleitung (kompakt)
Ausgabe 10/06
Anwenderdokumentation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens MICROMASTER 430

Inhaltszusammenfassung für Siemens MICROMASTER 430

  • Seite 1 MICROMASTER 430 7,5 kW - 250 kW Betriebsanleitung (kompakt) Ausgabe 10/06 Anwenderdokumentation...
  • Seite 2 Sicherheitsanweisungen und Warnungen, ebenso alle am Gerät angebrachten Warnschilder. Achten Sie darauf, dass Warnschilder in leserlichem Zustand gehalten werden. Ersetzen Sie fehlende oder beschädigte Schilder. Die maximal zulässige Umgebungstemperatur beträgt 40 °C bei 100 % zulässigem Ausgangsstrom MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 3: Inhaltsverzeichnis

    Steuerklemmen....................... 16 Blockschaltbild ......................17 Werkseinstellung ....................18 DIP50/60-Schalter....................18 Kommunikation..................... 19 Kommunikationsaufbau MICROMASTER 430 ⇔ STARTER ........ 19 Bus-Schnittstelle (CB)..................... 20 BOP-2 (Option) ...................... 21 Tasten und deren Funktionen................. 21 Parameter ändern am Beispiel P0004 "Parameterfilterfunktion"......22 Inbetriebnahme ..................... 23 Schnellinbetriebnahme ...................
  • Seite 4 Freie Funktionsbausteine (FFB) ................58 6.3.17 Datensätze......................60 6.3.17.1 Befehlsdatensatz (Hand/Auto)................60 6.3.17.2 Antriebsdatensatz (DDS) ..................61 6.3.18 Diagnoseparameter ....................63 Serieninbetriebnahme..................... 65 Parameterreset auf Werkseinstellung..............65 Anzeigen und Meldungen ..................66 LED-Statusanzeige ....................66 Fehler- und Alarmmeldungen ................. 67 MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 5: Montage

    4 x M8 (19.13) (9.25) 616,4 4 x M8 (24.27) (9.25) (26.54) 4 x M8 (31.89) (11.81) 1375,5 13,0 6 x M8 (54.14) (9.84) (115.02) 1508,5 13,0 6 x M8 (59.38) (9.84) (115.02) Bild 1-1 Montagemaße MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 6: Elektrische Installation

    1) Randbedingungen: Eingangsstrom im Nennpunkt, gilt bei Kurzschlussspannung des Netzes U 2 % bezogen auf die Umrichternennleistung und Netznennspannung von 400 V ohne Netzkommutierungsdrossel. * Einsatz im amerikanischem Raum erfordert UL-gelistete Sicherungen (z.B. Class NON von Bussmann) MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 7 1) Randbedingungen: Eingangsstrom im Nennpunkt, gilt bei Kurzschlussspannung des Netzes U 2 % bezogen auf die Umrichternennleistung und Netznennspannung von 400 V ohne Netzkommutierungsdrossel. * Einsatz im amerikanischem Raum erfordert UL-gelistete Sicherungen (z.B. Class NON von Bussmann) MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 8 Rohrkabelschuh nach [mm] DIN 46235 Erforderlicher Kühlluft-Volumenstrom [kg] Gewicht [lbs] ≥ 2,33 % bezogen 1) Randbedingungen: Eingangsstrom im Nennpunkt, gilt bei Kurzschlussspannung des Netzes U auf die Umrichternennleistung und Netznennspannung von 400 V ohne Netzkommutierungs- drossel. MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 9: Leistungsanschlüsse

    Bauformen FX und GX (Bild 2-4) Anschlussklemmen für die Bauformen C - F (Bild 2-5) Anschlussübersicht der Bauform FX (Bild 2-6) Anschlussübersicht der Bauform GX (Bild 2-7) Bauform C " Bild 2-1 Frontabdeckung abnehmen (Bauform C) MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 10 2 Elektrische Installation Ausgabe 10/06 Bauformen D und E Bild 2-2 Frontabdeckung abnehmen (Bauformen D und E) MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 11 Ausgabe 10/06 2 Elektrische Installation Bauform F 19 mm Bild 2-3 Frontabdeckung abnehmen (Bauform F) MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 12 2 Elektrische Installation Ausgabe 10/06 Bauformen FX und GX Bild 2-4 Frontabdeckung abnehmen (Bauformen FX und GX) MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 13 Ausgabe 10/06 2 Elektrische Installation Nachdem die Frontabdeckungen entfernt und die Klemmen freigelegt wurden, können die Netz- und Motoranschlüsse hergestellt werden. Bild 2-5 Anschlussklemmen für die Bauformen C - F MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 14 Anschlüsse DCPA, DCNA obere Einstellschiene obere Halteschraube Anschlüsse DCPS, DCNS Status Display Panel Elektronikbox untere Einstellschiene untere Halteschraube Lüfterschrauben Lüfter Schirmauflage Steuerleitung Lüftersicherungen Transformator-Anpassung Motorleitung Phase U2, V2, W2 Motorleitung PE Schirmauflage Bild 2-6 Anschlussübersicht der Bauform FX MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 15 Anschlüsse DCPA, DCNA obere Einstellschiene obere Halteschraube Anschlüsse DCPS, DCNS Status Display Panel Elektronikbox untere Einstellschiene untere Halteschraube Lüfterschrauben Lüfter Schirmauflage Steuerleitung Lüftersicherungen Transformator-Anpassung Motorleitung Phase U2, V2, W2 Motorleitung PE Schirmauflage Bild 2-7 Anschlussübersicht der Bauform GX MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 16: Steuerklemmen

    DOUT3/NO Digitalausgang 3 / Schließer DOUT3/COM Digitalausgang 3 / Wechsler DAC2+ Analogausgang 2 (+) DAC2– Analogausgang 2 (–) – Isolierter Ausgang 0 V / max. 100 mA RS485-Anschluss N– RS485-Anschluss Bild 2-8 Steuerklemmen des MICROMASTERS 430 MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 17: Blockschaltbild

    30 V DC / 5 A (ohmsch) Relais2 250 V AC / 2 A (induktiv) 0 - 20 mA DIP-Schalter Strom (auf I/O-Board) 0 - 10 V Spannung Relais3 COM-Link RS485 U,V,W automatisch Option Bild 2-9 Blockschaltbild MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 18: Werkseinstellung

    3 Werkseinstellung Ausgabe 10/06 Werkseinstellung Der Umrichter MICROMASTER 430 ist werksseitig so eingestellt, dass er ohne zusätzliche Parametrierung betrieben werden kann. Dafür müssen die werksseitig eingestellten Motorparameter (P0304, P0305, P0307, P0310), die einem 4-poligen 1LA7-Siemens-Motor entsprechen, mit den Motorbemessungsdaten des angeschlossenen Motors (siehe Typenschild) übereinstimmen.

  • Seite 19: Kommunikation

    4 Kommunikation Kommunikation Kommunikationsaufbau MICROMASTER 430 ⇔ STARTER Für die Kommunikation zwischen STARTER und MICROMASTER 430 sind folgende optionale Komponenten zusätzlich erforderlich: PC-Umrichter-Verbindungssatz BOP-2, sofern die USS-Standardwerte (siehe Abschnitt 6.3.1 "Serielle Schnitt- stelle (USS)") im Umrichter MICROMASTER 430 geändert werden HINWEIS Die Hardware ist auf korrekten Sitz und Anschluss zu überprüfen.

  • Seite 20: Bus-Schnittstelle (Cb)

    Sonderfällen). R_PD0_6 Siehe P2041[2] Baudrate 0: 125 kBaud Mapping von CANopen <--> MM4 Betriebsanleitung 1: 250 kBaud "PROFIBUS- 2: 500 kBaud Optionsbaugruppe" P2041[3] Diagnose Mapping von CANopen <--> MM4 P2041[4] - Reaktion auf Kommunikationsfehler - Baudrate MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 21: Bop-2 (Option)

    Betätigung der Taste Fn quittiert werden. Parameter- Das Drücken dieser Taste ermöglicht den Zugriff auf die Parameter. zugriff Wert Das Drücken dieser Taste erhöht den angezeigten Wert. erhöhen Wert Das Drücken dieser Taste verringert den angezeigten Wert. verringern MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 22: Parameter Ändern Am Beispiel P0004 "Parameterfilterfunktion

    5 BOP-2 (Option) Ausgabe 10/06 ACHTUNG Der MICROMASTER 430 kann nur mit dem BOP-2 bedient werden. Bei einer Verwendung von BOP bzw. AOP wird angezeigt. Parameter ändern am Beispiel P0004 "Parameterfilterfunktion" Schritt Ergebnis auf Anzeige 1 Drücken Sie , um auf Parameter zuzugreifen Drücken Sie...

  • Seite 23: Inbetriebnahme

    P0100. OFF = kW, 50 Hz ON = hp, 60 Hz P0300 = 1 P0300 = 1 Auswahl Motortyp Asynchronmotor Synchronmotor HINWEIS Bei P0300 = 2 (Synchronmotor) sind nur die U/f-Steuerungsarten (P1300 < 20) erlaubt. MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 24 P0700 =... Auswahl Befehlsquelle Legt die Befehlsquelle fest, über die der Umrichter gesteuert wird. Werksseitige Voreinstellung BOP (Umrichtertastatur) Klemmenleiste USS an BOP-Link USS an COM-Link (über Steuerklemmen 29 und 30) CB an COM-Link (CB = Kommunikationsbaugruppe) MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 25 Stillstand bei einem AUS3-Befehl (Schnellhalt) abbremsen soll. Das Parametrieren einer zu kleinen Rücklaufzeit kann zu den Alarmen A0501 (Stromgrenzwert), A0502 (Überspannungsgrenzwert) bzw. zum Abschalten des Umrichters mit dem Fehler F0001 (Überstrom) oder F0002 (Überspannung) führen. MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 26 Bei P3900 = 1,2,3 → Intern wird P0340 = 1 gesetzt und die entsprechenden Daten berechnet. Ende der Schnellinbetriebnahme/Antriebseinstellung . ENDE Falls am Umrichter weitere Funktionen realisiert werden müssen, nutzen Sie den folgenden Abschnitt "Applikationsinbetriebnahme" . Bei dynamischen Antrieben wird dies empfohlen. MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 27: Motordatenidentifikation

    Nach Beendigung der Motordatenidentifikation wird P1910 zurückgesetzt (P1910 = 0, Motordatenidentifikation gesperrt) und der Alarm A0541 erlischt. AUS1 Um den Umrichter in einen definierten Zustand zu setzen, sollte die Motordatenidentifikation mit einem AUS1-Befehl beendet werden. ENDE MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 28: Applikationsinbetriebnahme

    Auswahl Befehlsquelle Legt die digitale Befehlsquelle fest. Werksseitige Voreinstellung Klemmen BOP (Tastatur) Klemmenleiste P0700 = 2 Ablaufsteuerung USS an BOP-Link BOP link USS an COM-Link CB an COM-Link COM link Sollwert- Motor- kanal regelung COM link MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 29: Digitaleingänge (Din)

    Kl.9 0 ... 1 P24 (PNP) P0701 P0725 (1) Kl.28 0 V (NPN) Entprellzeit: DIN 0 ... 3 24 V P0724 (3) Funktion 24 V & r0722 Pxxxx BI: ... Kl. x r0722 CO/BO: Status DIN MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 30: Digitalausgänge (Dout)

    Funktion rxxxx.y (52:3) Kl.20 xxxx.y P0731 = xxxx.y Kl.19 oder Kl.18 Relais : max. Belastbarkeit DC 30 V / 5 A Kl.28 AC 250 V / 2 A max. Öffnungs- / Schließzeit 5 / 10 ms MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 31: Auswahl Frequenzsollwertquelle

    COM link ADC2 BI: Zusatzsollwert-Sperre P1074 = ... Deaktiviert den Zusatzsollwert (ZUSW). CI: Auswahl ZUSW-Skalierung P1076 = ... Bestimmt die Quelle der Skalierung des Zusatzsollwerts. Häufige Einstellungen: Skalierung mit 1,0 (100 %) Analogeingangssollwert 1024 Festfrequenzsollwert 1050 MOP-Sollwert MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 32: Analogeingänge (Adc)

    Bestimmt die Verzögerungszeit zwischen dem Verlust des Analogsollwerts und der Anzeige der Fehlermeldung F0080. ADC-Kanal r0754 P1000 DIP-Schalter P0761 P0756 P0753 Sollwert ADC+ Tot- r0755 Pxxxx Skalierung zone ADC− r0752 P0762 P0756 P0761 F0080 Drahtbruch- erkennung r0751 r0722 1.7 V r0722.6 Pxxxx P0707 3.9 V Funktion MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 33: Analogausgänge (Dac)

    (je nach Einstellung von P0771) dar. y2-Wert DAC-Skalierung P0780 = ... Dieser Parameter stellt in mA den Wert bei x2 dar. Breite der DAC-Totzone P0781 = ... Stellt die Breite einer Totzone für den Analogausgang in mA ein. MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 34: Motorpotentiometer (Mop)

    EIN-Befehl kombiniert. 17 = BCD-Auswahl + EIN-Befehl (BCD-kodiert + EIN / AUS1 ) Die BCD-kodierte Betriebsart ist bei Digitaleingang 1 bis 6 wirksam. • BiCo-Methode ==> P070x = 99, P102x = 722.x, P1016 = 1, 2, 3 MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 35 Wert gestellt sein, damit der Umrichter den EIN- Befehl akzeptiert. Festfrequenz-Modus - Bit 3 P1019 = ... Festfrequenz binärkodiert Festfrequenz-Modus - Bit 4 P1025 = ... Festfrequenz binärkodiert + EIN-Befehl Festfrequenz-Modus - Bit 5 P1027 = ... MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 36: Hochlaufgeber (Hlg)

    Auswirkung auf die Mechanik vermieden werden. Die Hoch- und Rücklaufzeiten verlängern sich um den zeitlichen Anteil der Verrundungs- rampen. 5.00 s AUS3 Rücklaufzeit P1135 =... Definiert Rampenrücklaufzeit von der Maximalfrequenz bis zum Stillstand für den AUS3- Befehl. MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 37: Bezugs-/Grenzfrequenzen

    Das Bezugsdrehmoment in Nm entspricht einem Wert von 100 %. Werkseinstellung = 200 % des aus den Motordaten ermittelten Motornennmoments bei konstantem Motormoment. HINWEIS Diese Einstellung ist nur dann zu ändern, wenn eine Ausgabe des Moments mit einer anderen Skalierung erforderlich ist. MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 38: Umrichterschutz

    110 °C 95 °C 90 °C IGBT 140 °C 145 °C 145 °C Verzögerung Lüfterabschaltung P0295 = ... Legt die Verzögerungszeit für die Lüfterabschaltung in Sekunden nach dem Ausschalten des Umrichters fest. Einstellung 0 bedeutet sofortige Abschaltung. MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 39: Motorschutz

    Neben dem thermischen Motorschutz fließt die Motortemperatur in die Adaption der Motorersatzschaltbilddaten ein. Eine Messung der Motortemperatur ist bei MICROMASTER 430 nur durch einen KTY84-Sensor möglich. Bei den Parameter- einstellungen P0601 = 0,1 wird die Motortemperatur über das thermische Motor- modell berechnet / geschätzt.

  • Seite 40: Drehzahlgeber

    Mit P0494 = 0 wird der Verlust des Gebersignals bei kleiner Frequenz deaktiviert. Folglich wird bei diesen Frequenzen kein Verlust des Gebersignals erkannt (Verlust des Gebersignals bei hoher Frequenz bleibt aktiv, sofern Parameter P0492 > 0). MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 41: U/F-Steuerung

    P1312, der nur beim 1. Beschleunigungsvorgang nach dem EIN-Befehl aktiv ist, wirkt P1311 bei jedem Beschleunigungs- bzw. Abbremsvorgang. Boost-Spannung Gültigkeitsbereich Vmax (P0304) V ist Boost ⏐f⏐ AccBoost,100 P1311 aktiv AccBoost,50 fmax Boost,end (P1316) (P0310) (P1082) MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 42 Motordrehzahl P1335 unabhängig von der Motorbelastung konstant gehalten wird. 6 % 10 % 100 % 0.00 Resonanzdämpfung Verstärkung U/f P1338 = ... Definiert die Verstärkung des Reglers zur Resonanzdämpfung bei Betrieb mit U/f-Kennlinie. MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 43: Umrichterspezifische Funktionen

    6.3.16.2 Automatischer Wiederanlauf Automatischer Wiederanlauf P1210 =... Konfiguriert die Wiedereinschaltautomatik. Gesperrt Fehlerquittierung nach EIN Wiederanlauf nach Netzausfall Wiederanlauf nach Netzunterspannung oder Fehler Wiederanlauf nach Netzunterspannung Wiederanlauf nach Neztausfall und Fehler Wiederanlauf nach Netzunterspannung/ -ausfall oder Fehler MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 44: Motorhaltebremse (Mhb)

    2LM8 400-0NAxx P1215 =... Freigabe Motorhalte- bremse Aktiviert/deaktiviert die Motorhaltebremse (MHB). Motor Haltebremse gesperrt Motor Haltebremse freigegeben HINWEIS Für die Ansteuerung des Bremsrelais über Digitalausgang muss z.B. für Digitalausgang 1 gelten: P0731 = 52.C (== 52.12) MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 45 P1216 ≥ Lüftzeit der Bremse + Relaisöffnungszeit 1.0 s P1217 =... Rücklaufhaltezeit Haltebremse (Eingabe in s) Definiert die Zeit, während der der Umrichter mit Minimalfrequenz (P1080) nach dem Rampenrücklauf auf Minimalfrequenz läuft. P1217 ≥ Einfallzeit der Bremse + Relaisschließzeit MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 46: Dc-Bremse

    Definiert die Höhe des Gleichstroms in % relativ zum Motornennstrom (P0305). Dauer der DC-Bremse (Eingabe in s) P1233 =... Definiert die Dauer der DC-Bremsung in Sekunden nach einem AUS1- oder AUS3-Befehl. OFF1/OFF3 P0347 OFF2 ⏐f⏐ OFF2 P1234 DC braking DC braking active r0053 Bit00 P1233 MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 47: Compound Bremsung

    Wenn P1254 = 0 : Einschaltschwelle Compound-Bremsung ⋅ ⋅ ⋅ ⋅ 1.13 P0210 mains DC_Comp sonst: ⋅ Einschaltschwelle Compound-Bremsung 0.98 1242 DC_Comp P1236 = 0 P1236 > 0 Ohne Compound-Bremsung Mit Compound-Bremsung ⏐f⏐ ⏐f⏐ f_soll f_soll f_ist f_ist DC_Comp MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 48: Vdc-Regler

    Bypass wenn Istfrequenz = P1265 oder P1266 oder Fehler HINWEIS Das Fangen P1200 sollte in den Fällen aktiviert werden, bei denen beim Übergang von Bypass-Mode zum Umrichterbetrieb der Motor noch dreht. Netz Mechanische Verriegelung Schalter Relaisausgang MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 49 Eingang angeschlossen als auch über eine der 722.4 = Digitaleingang 5 Kommunikationsschnittstellen (USS, CB) zugeführt werden. 722.5 = Digitaleingang 6 Mit Parameter P1266 wird die Quelle bestimmt, mit der das 722.6 = Digitaleingang 7 externe Signal verbunden ist.. 722.7 = Digitaleingang 8 MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 50: Lastmomentüberwachung

    Mit P2192 wird eine Verzögerung in Sekunden definiert, die verstreichen muss, bevor die Warnung generiert bzw. die Abschaltung durchgeführt wird. Die Verzögerung wird verwendet, um Ereignisse herauszufiltern, die durch nichtstationäre Zustände verursacht werden. Sie wird für beide Fehlererkennungsverfahren eingesetzt. MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 51 Unterer Drehmoment-Schwellwert 3 P2187 Oberer Drehmoment-Schwellwert 2 P2188 Unterer Drehmoment-Schwellwert 2 P2185 Oberer Drehmoment-Schwellwert 1 P2186 Unterer Drehmoment-Schwellwert 1 |Frequenz| [Hz] P2183 P2182 P2184 Frequenzschwelle 2 Frequenzschwelle 1 Frequenzschwelle 3 Randzonen Hüllkurve deaktivierte Überwachung aktive Überwachung MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 52: Pid-Regler

    Stellt die Integrationszeitkonstante für den PID-Regler ein. 100.00 % P2291 =... Maximalwert PID-Ausgang Stellt die Obergrenze für die PID-Reglerausgang ein (in %). 0.00 % P2292 =... Minimalwert PID-Ausgang Stellt die Untergrenze für die PID-Reglerausgang ein (in %). MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 53: 6.3.16.10 Motor-Staging

    M1 = 1X, M2 = 1X, M3 = 2X 3X ..3-fache Leistung M1 = 1X, M2 = 2X, M3 = 3X M1 = 1X, M2 = 1X, M3 = 3X M1 = 1X, M2 = 2X, M3 = 3X MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 54 Umrichters von der Mindestfrequenz auf die Staging-Frequenz (P2374) außerhalb der PID-Regelung durchgeführt (siehe P2378 und folgende Tabelle). Lastabhängies abschalten externer Motoren (M1, M2, M3) Ausschaltung P2371 = 0 M1+M2 M1+M2 M1+M2+M3 M2+M1 M1+M2+M3 M3+M1 M1+M2+M3 M3+M2 M2+M1 M1+M2+M3 M3+M1 M2+M1 M1+M2+M3 M3+M2 M3+M1 MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 55 P1082 soll 2378 ⋅ 1082 P1121 ∆ P2373 r2379 P2374 Bit02 Bit01 Bit00 Bedingung für lastabhängiges Zuschalten: ≥ P1082 ⎛ ⎞ 2378 ⎜ ⎜ ⋅ ⎟ ⎟ − 1121 ∆ ≥ P2373 ⎝ ⎠ > P2374 MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 56: 6.3.16.11 Energiesparmode

    Rampenrücklauf des Umrichters bis zum Stillstand durchgeführt und anschließend der Energiesparbetrieb aktiviert. Sollwert Energiesparmode P2390 = ... Energie- spar- mode Druck- Motor- messer PID- regelung PID- Limit SOLL − Motor f(t) PID- P2273 (∆ Verbraucher MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 57 P2390 + 5 % durchgeführt (siehe Beschreibung und Diagramm für den Parameter P2390). Sobald der Energiesparbetrieb des Umrichters deaktiviert worden ist, kann er erst wieder aktiviert werden, wenn der Ausgangssollwert des Umrichters den Wiederanlaufsollwert erreicht hat. MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 58: Freie Funktionsbausteine (Ffb)

    Aktivierung der Freien Funktionsbausteine (FFB) Mit dem Parameter P2802 werden die freien Funktionsbausteine P2802[0] bis P2802[13] einzeln freigegeben (P2802[x] > 0). Mögliche Einstellungen: Inaktiv Level 1 Level 2 Level 3 Priorität 2 niedrig hoch Level Level Level Inaktiv MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 59 CI: CMP 1 r2886 BO: CMP 1 – CMP2 P2887[2] CI: CMP 2 r2888 BO: CMP 2 – FSW1 – – P2889 CO: FSW 1 in [%] FSW2 – – P2890 CO: FSW 2 in [%] MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 60: Datensätze

    Der aktuelle aktive Befehlsdatensatz (CDS) wird über den Parameter r0050 angezeigt. BI: CDS Bit1 P0811 =... Wählt die Befehlsquelle aus, in der Bit 1 für die Auswahl eines Befehlsdatensatz (CDS) ausgelesen werden soll (siehe Parameter P0810). MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 61: Antriebsdatensatz (Dds)

    Der aktuell aktive Antriebsdatensatz (DDS) wird über den Parameter r0051[1] angezeigt BI: Antriebsdatensatz (DDS) Bit1 P0821 = ... Wählt die Befehlsquelle aus, in der Bit 1 für die Auswahl eines Antriebsdatensatzes ausgelesen werden soll (siehe Parameter P0820). MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 62 P0820 (P0821 wenn erforderlich) mit DDS-Umschaltquelle verdrahten (z. B. über DIN 4: P0704[0] = 99, P0820 = 722.3). Umschalten auf DDS2 (Überprüfung mittels r0051). IBN mit Motor 2 durchführen; die übrigen DDS2-Parameter anpassen. Motor 1 Motor 2 MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 63: Diagnoseparameter

    Abweichung Soll- / Istwert NEIN Bit09 Steuerung von AG (PZD-Steuerung) NEIN Bit10 Maximalfrequenz erreicht NEIN Bit11 Warnung: Motorstrom Grenzwert NEIN Bit12 Motor Haltebremse aktiv NEIN Bit13 Motor Überlast NEIN Bit14 Rechtslauf NEIN Bit15 Umrichter Überlast NEIN MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 64 P0640 Motor Motorschutz r0067 r0209 Umrichter Umrichterschutz CO: Sollwert nach Reversiereinheit r1114 Zeigt die Sollfrequenz nach dem Funktionsblock zur Drehrichtungsumkehr in Hz an. CO: Sollwert nach Hochlaufgeber r1170 Zeigt den Gesamtfrequenzsollwert nach Hochlaufgeber in Hz an. MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 65: Serieninbetriebnahme

    6 Inbetriebnahme Serieninbetriebnahme Ein vorhandener Parametersatz kann mit dem STARTER bzw. DriveMonitor (siehe Abschnitt 4.1 "Kommunikationsaufbau MICROMASTER 430 ⇔ STARTER") auf den Umrichter MICROMASTER 430 übertragen werden: Typische Anwendungen für die Serieninbetriebnahme sind: Es sind mehrere Antriebe mit gleicher Konfiguration und gleichen Funktionen in Betrieb zu nehmen.

  • Seite 66: Anzeigen Und Meldungen

    Umrichterstörung als Sonstige Warnungen unten aufgezählt Beide LEDs blinken abwechselnd Umrichter in Betrieb Unterspannungsabschaltung/-warnung Störung Überstrom Umrichter nicht bereit ROM Störung Störung Überspannung Beide LEDs flackern gleichzeitig RAM Störung Störung Motorübertemperatur Beide LEDs flackern abwechselnd MICROMASTER 430 Betriebsanleitung (kompakt)

  • Seite 67: Fehler- Und Alarmmeldungen

    F0072 USS(COM-Link)-Sollwertfehler A0952 Lastfehler erkannt F0080 Verlust des ADC-Eingangssignals F0085 Externer Fehler F0090 Signalverlust Geber F0101 Stack-Überlauf F0221 PID- Rückkopplung unter Mindestwert F0222 PID- Rückkopplung über Maximalwert Fehler bei BIST-Tests F0450 (nur Wartungsbetrieb) F0452 Lastmoment-Fehler erkannt MICROMASTER 430 Betriebsanleitung (kompakt)
  • Seite 68 Weitere Informationen zum MICROMASTER 430 sind erhältlich unter: Regionale Ansprechpartner Sprechen Sie bitte Ihren Ansprechpartner für Technical Support in Ihrer Region bei Fragen zu den Leistungen sowie Preisen und Bedingungen des Technical Support an. Zentraler Technical Support Die kompetente Beratung bei technischen Fragen mit einem breiten Spektrum an bedarfsgerechten Leistungen rund um unsere Produkte und Systeme.
