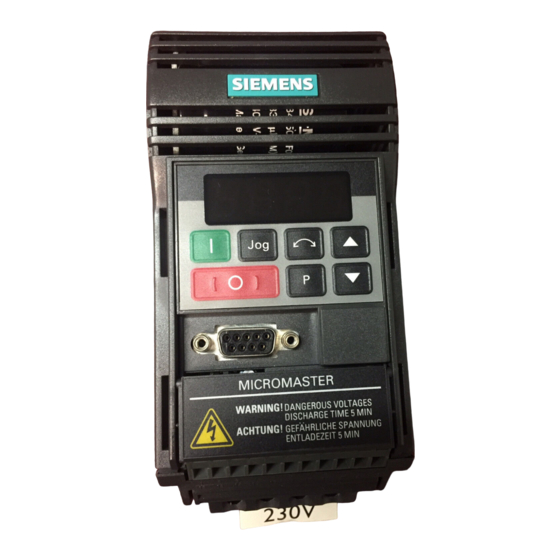

MICRO MASTER und MIDI MASTER
Inhalt
Sicherheits- und Warnhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1. ÜBERBLICK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1
Produkt- und Funktionsbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2
Optionen / Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3
Varianten des MICRO MASTER und des MIDI MASTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.4
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. MONTAGE UND INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1
Verdrahtungsrichtlinien zur Verringerung der elektromagnetischen Beeinflussung . . . . . . . . . . . . . . .
2.2
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3
Elektrische Installation - MICRO MASTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3.1
Netz- und Motoranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3.2
Steueranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.4
Elektrische Installation - MIDI MASTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.4.1
Netz- und Motoranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.4.2
Steueranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4. BEDIENUNGSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1
Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2
Grundbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3
Betrieb - Digitale Steuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.4
Betrieb - Analoge Steuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5
Stillsetzen (Anhalten) des Motors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.6
Wenn der Motor nicht anläuft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.7
Vorort-Steuerung und Fernsteuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.8
Automatische Steuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.8.1
Allgemeine Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.8.2
Hardware-Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.8.3
Parametereinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5. SYSTEMPARAMETER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6. FEHLERMELDUNGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7. ZUSATZINFORMATIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1
Anwendungsbeispiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.2
USS Status-Codes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.3
Elektromagnetische Verträglichkeit (EMV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.4
Europäische Niederspannungs-Direktive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.5
Europäische Maschinen-Direktive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.6
Fachbegriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.7
Tabelle der Betriebswerte (Parameter) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.8
Einstellung der Benutzerparameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
MICRO MASTER / MIDI MASTER - Blockschaltplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Beispiel für die Installation eines HF-Entstörfilters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
Schema für die Montage des MICRO MASTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
Schema für die Montage des MIDI MASTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Der MICRO MASTER - Innenaufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
MICRO MASTER - Klemmenanschlüsse für Netz und Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
MICRO MASTER - Steueranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
Der MIDI MASTER - Innenaufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
MIDI MASTER - Klemmenanschlüsse für Netz und Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 MIDI MASTER - Steueranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 IP54-Zugangstür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 Vorgehensweise bei der Änderung von Parameterwerten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 Beispiel für ein Motortypenschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 Automatische Steuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Siemens plc 1996
Bilder
Deutsch
Bedienungsanleitung
Seite
G85139-E1720-U325-B
07.96
5
7
7
7
9
10
13
13
14
16
18
19
20
22
23
24
26
26
26
27
27
27
28
28
28
28
29
29
30
44
45
45
45
46
48
48
49
50
52
8
14
14
15
16
18
19
21
22
23
24
24
25
26
29
3
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens MICRO MASTER Serie
Inhaltszusammenfassung für Siemens MICRO MASTER Serie
-
Seite 1: Inhaltsverzeichnis
15 Automatische Steuerung ..............Siemens plc 1996 G85139–E1720–U325–B... -
Seite 2: Diese Seite Bewußt Freigelassen
Deutsch MICRO MASTER und MIDI MASTER Bedienungsanleitung Diese Seite bewußt freigelassen Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 3: Sicherheits- Und Warnhinweise
Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrichtungen, die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können Brände, elektrische Schläge und Verletzungen verursachen. Bewahren Sie diese Bedienungsanleitung zugriffsfähig auf und geben Sie sie jedem Benutzer! Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 4: Definitionen
Körperverletzung oder ein Sachschaden eintreten KANN, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen sind. Hinweis Ist im Sinne dieser Bedienungsanleitung und der am Produkt angebrachten Warnhinweise eine wichtige Information, die für das Verständnis und die Bedienung des Umrichters von besonderer Bedeutung ist. Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 5: Überblick
Bremseinheit (MIDI MASTER) Funk-Entstörfilter Für weitere Details bitte Für weitere Details bitte Erweitertes Bedienfeld (OPm) nehmen Sie Kontakt mit dem lokalen Siemens büro a f lokalen Siemens–büro auf. PROFIBUS–Modul (OPmP) SIMOVIS–Software für die Steuerung über einen PC Ausgangs– und Netzdrosseln Ausgangsfilter Siemens plc 1996 G85139–E1720–U325–B... -
Seite 6: Micro Master / Midi Master - Blockschaltplan
Analog–Digital–Umsetzer Brems–Chopper (MICRO MASTER) Bremseinheit (MIDI MASTER) Mikroprozessor Digital–Analog–Umsetzer Gleichrichter Motor Analog–Digital–Umsetzer für PID–Eingang RS485 Serielle Schnittstelle Netzsicherung Schalter für Analogeingang Schalter für PID–Eingang Wechselrichter Gleichspannungszwischenkreis–Kondensator Bild 1: MICRO MASTER / MIDI MASTER – Blockschaltplan Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 7: Varianten Des Micro Master Und Des Midi Master
11,0 kW 6SE3121–7FS45 MD1500/4–IP54 15,0 kW 6SE3122–2FS45 3 AC 3 AC 525 – 575 V 525 – 575 V 18,5 kW MD1850/4–IP54 6SE3122–7FS45 MD2200/4–IP54 22,0 kW 6SE3123–2FS45 MD3000/4–IP54 30,0 kW 6SE3124–1FS45 MD3700/4–IP54 37,0 kW 6SE3125–2FS45 Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 8: Technische Daten
185 mm x 215 mm x 162 mm Gewicht 5,0 kg 4-poliger Siemens-Motor, Reihe 1LA5 oder ähnlich. Geht von einer 3–Phasen–Versorgung aus. Bei Verwendung einer Ein– oder Zweiphasenversorgung gelten die Eingangsstromwerte, die Drahtgrößen und die Sicherungen für einphasige MICRO MASTER. - Seite 9 360 x 775 x 422 360 x 875 x 483 Gewicht (kg) Gewicht (kg) IP21 19,5 20,5 24,0 25,0 28,0 30,0 32,0 IP54 28,5 30,5 38,0 40,0 50,5 52,5 54,5 4-poliger Siemens-Motor, Reihe 1LA5 oder ähnlich. Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 10 Selbstbelüftung oder Ventilatorkühlung, je nach Nennleistung Rel. Luftfeuchte: 90% ohne Betauung Montagehöhe über Normalnull: < 1000 m Schutzart: IP21 (NEMA1) (National Electrical Manufacturers’ Association) Funktion nach IP54 (Minimum) optional für MIDI MASTER Elektromagnetische Verträglichkeit siehe Abschnitt 7.3 (EMV): Siemens plc 1996 G85139–E1720–U325–B 07.96...
-
Seite 11: Montage Und Installation
(siehe oben, (2)), außerdem muß die (metallisierte) Abdeckung auf dem Umrichter bleiben. Die niedrigste, noch mögliche Schaltfrequenz wählen. Dadurch wird die Intensität der vom Umrichter erzeugten elektromagnetischen Störungen herabgesetzt. Bei der Installation der Umrichter darf unter keinen Umständen gegen die Sicherheitsbestimmungen verstoßen werden! Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 12: Montage
MM220/3 4 Unterlegscheiben M5 MM300/3 Befestigungsbohrungen: Ø 5,6 mm Abstände für die Kühlung (alle Ausführungen): MM400/3 MM550/3 Oben und unten: 100 mm Alle Maße in mm. Bild 3: Schema für die Montage des MICRO MASTER Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 13: Schema Für Die Montage Des Midi Master
MD3700/3–IP54 MD2200/4–IP54 MD3000/4–IP54 MD3700/4–IP54 Alle Maße in mm. FS = Rahmengröße Abstände für die Kühlung (alle Ausführungen): Ober– und Unterseite und jede andere Seite: 200 mm Bild 4: Schema für die Montage des MIDI MASTER Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 14: Elektrische Installation - Micro Master
8 9 10 11 12 13 14 15 16 17 18 19 20 L/L2 N/L3 B– Leistungsklemmen (einphasige Ausführung dargestellt) * Brücke offen = Spannung Brücke geschlossen = Strom Bild 5: Der MICRO MASTER – Innenaufbau Siemens plc 1996 G85139–E1720–U325–B 07.96... - Seite 15 20 A MM550/3 * Für MM300/2 ist eine externe Netzdrossel, z.B. 4EM6100–3CB, erforderlich. Zum Anziehen der Klemmenschrauben folgende Schraubendreher verwenden: Leistungsklemmen – Kreuzschlitz–Schraubendreher, 4 – 5 mm Steuerklemmen – kleiner Schraubendreher, 2 – 2,5 mm Siemens plc 1996 G85139–E1720–U325–B 07.96...
-
Seite 16: Netz- Und Motoranschlüsse
230 V MICRO MASTER dürfen nicht an ein 400–V–Drehstromnetz angeschlossen werden. Bei Anschluß von Synchronmaschninen oder Parallelschaltung mehrerer Motoren muß der Umrichter mit der Spannungs–Frequenz–Kennlinie (P077= 0 oder 2) betrieben werden, und die Schlupfkompensation muß außer Betrieb gesetzt werden (P071 = 0). Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 17: Steueranschlüsse
Relais 1 Wurzel RL2B max. 1 A 230 V AC max. 1 A 230 V AC Relais 2 Schließer 2 A / 24 V DC 2 A / 24 V DC Relais 2 RL2C Wurzel Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 18: Elektrische Installation - Midi Master
50 A MD3000/4 63 A MD3700/4 80 A Zum Anziehen der Klemmenschrauben folgende Schraubendreher verwenden: Leistungsklemmen – kleiner oder mittlerer Schraubendreher, 3 – 7 mm (je nach Umrichter–Ausführung) Steuerklemmen – kleiner Schraubendreher, 2 – 2,5 mm Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 19: Der Midi Master - Innenaufbau
Leistungsklemmen L1 L2 L3 PE PE DC– DC+ Anschlußklemmen für Bremseinheit (Nur Rahmengrößen Analogausgang / 4 und 5) PID–Eingang * Brücke offen = Spannung Brücke geschlossen = Strom Bild 8: Der MIDI MASTER – Innenaufbau Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 20: Netz- Und Motoranschlüsse
Stellen Sie sicher, daß der Motor für die richtige Anschlußspannung ausgelegt ist. Bei Anschluß von Synchronmaschinen oder Parallelschaltung mehrerer Motoren muß der Umrichter mit der Spannungs–Frequenz–Kennlinie (P077= 0 oder 2) betrieben werden, und die Schlupfkompensation muß außer Betrieb gesetzt werden (P071 = 0). Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 21: Steueranschlüsse
Der Schalter SW1 nimmt bei den Analogeingängen die Wahl zwischen Spannungseingang (V) und Stromeingang ( ) vor. Mit Schalter SW2 wird entweder eine Spannungs– (Brücke offen) oder ein Strom– (Brücke geschlossen) PID–Rückkopplungssignal gewählt. Diese Schalter können nur bei abgenommener Abdeckung betätigt werden (siehe Bild 8 für eine Positionsbeschreibung) . Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 22: Bedienfeld
Gerät naß ist, vor dem Öffnen des Verschlusses die Stromzufuhr ausschalten und die Abdeckung trockenwischen; sonst könnte Wasser in die Abdeckung geraten. LED– Anzeige Steuer– tasten RS485– Schnitt– stelle Befestigungsschraube der Abdeckung Bild 11: Bedienfeld Bild 12: IP54–Zugangstür Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 23: Vorgehensweise Bei Der Änderung Von Parameterwerten
[9] Den Vorgang verlassen und zur normalen Betriebsanzeige zurückkehren. Werden Parameter versehentlich verändert, dann lassen sich sämtliche Parameter auf Ihre Standardwerte zurücksetzen, wenn der Parameter P944 auf 1 eingestellt und anschließend P gedrückt wird. Bild 13: Vorgehensweise bei der Änderung von Parameterwerten Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 24: Bedienungshinweise
Wenn als Anzeige die Ausgangsfrequenz gewählt ist (P001 = 0), dann erscheint der entsprechende Sollwert im Stillstand des Umrichters in Abständen von jeweils 1,5 Sekunden auf der Anzeige. Der Umrichter ist ab Werk für Standardanwendungen mit 4–poligen Norm–Motoren von Siemens programmiert. Bei Verwendung anderer Motoren müssen die Daten vom Typenschild des Motors in die Parameter P081 bis P085 eingegeben werden (siehe Bild 14) . -
Seite 25: Betrieb - Digitale Steuerung
Die Betätigung von AUS3 bewirkt eine Schnellbremsung (siehe Parameter P051 bis P055) . Die Gleichstrombremsung bis 250% bewirkt nach Aufhebung des EIN–Befehls ein scharfes Abbremsen bis zum Stillstand (siehe Parameter P073) . Widerstandsbremsung (siehe Parameter P075) . Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 26: Wenn Der Motor Nicht Anläuft
Wird die automatische Steuerung aktiviert (P201 = 001 oder 002), sind alle Sollwerte zwischen Null und 100% normiert, d.h. ein Sollwert von 50,0 entspricht dann 50%. Dies ermöglicht eine Allzwecksteuerung für jeden beliebigen Prozeß, der über Motorgeschwindigkeit angetrieben wird und für den ein geeigneter Signalgeber zur Verfügung steht. Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 27: Hardware-Setup
P210 P220 Eine Beschreibung aller Parameter für die automatische Steuerung finden Sie in Abschnitt 5. Umfassende Informationen über den PID–Betrieb finden Sie im Anwendungshinweis “PID – Closed Loop Control on MICRO MASTER and MIDI MASTER”. Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 28: Systemparameter
Zeit für die Beschleunigung des Motors vom Stillstand bis zur [10,0] Höchstfrequenz, wie in P013 eingestellt. Das Einstellen einer zu kurzen Hochlaufzeit kann zum Abschalten des Umrichters führen (Fehlercode F002 – Überstrom). Frequenz 0 Hz Hochlauf- Zeit zeit (0 – 650 s) Siemens plc 1996 G85139–E1720–U325–B 07.96... - Seite 29 Frequenzsteuerung verwendet werden, vorausgesetzt, P124 = 1 und keine digitale Eingabe ist zur Ausführung dieser Funktion gewählt worden. 1 = Frontplatten–Bedienelemente können einzeln freigegeben oder gesperrt werden. Abhängig von der Einstellung der Parameter P121 – P124. Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 30 Hinweis: Für Einheiten der Baureihe MIDI MASTER empfiehlt es sich, P018 auf ‘1’ zu setzen, wenn P016 auf einen beliebigen Wert außer Null gesetzt wurde. Hiermit wird ein korrekter Neustart in Fällen sichergestellt, in denen eine Resynchronisation des Umrichters beim ersten Versuch fehlschlägt. Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 31 Umrichter für einen Betrieb mit ‘Mittennullpunkt’ zu konfigurieren, mit einer +/– 5 V–Einspeisung oder einem 0 – 10 V Potentiometer, so daß die Ausgangsfrequenz in jeder Stellung 0 Hz betragen kann, einschließlich in der Mittelstellung. Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 32 [10,00] P043 3. Festfrequenz (Hz) 0 – 650,00 Gültig bei P006 = 2 und P053 = 6. [20,00] P044 4. Festfrequenz (Hz) 0 – 650,00 Gültig bei P006 = 2 und P052 = 6. [40,00] Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 33 FF 6 FF 7 FF 8 P050 = 0 P050 = 1 P050 = 2 P050 = 3 P050 = 4 P050 = 5 P050 = 6 P050 = 7 Festfrequenz–Sollwerte nicht invertiert Festfrequenz–Sollwerte invertiert Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 34 DIN4 = 1, DIN5 = 0 FF7 (P048) P056 Entprellzeit der Digitaleingänge 0 – 2 0 = 12,5 ms 1 = 7,5 ms 2 = 2,5 ms Die Ansprechzeit eines Digitaleingangs = (Entprellzeit + 7,5 ms). Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 35 Dieser Parameter wird verwendet, wenn P061 = 9. Das Relais schaltet ein, [1,0] wenn der Motorstrom höher ist als der Betrag von P065, und schaltet ab, wenn der Strom auf 90% des Betrags von P065 absinkt (Hysterese). Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 36 2 = Diese Einstellung versuchen, wenn der Motor bei einer Einstellung von P074 auf ‘3’ noch immer zu heiß wird. 3 = Für die meisten Motoren geeignet, die volle Nennleistung wird bei 100% Nennfrequenz abgegeben. Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 37 MIDI MASTER Hinweise: (1) Ist P076 = 4, 5, 6, 7 oder 10 findet am Umrichter keine Leistungsreduzierung statt. (2) Ist P076 = 4, 5, 6, 7 oder 10 findet am Umrichter keine Leistungsreduzierung statt. Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 38 Kennlinie (P077 = 2) gewählt ist, wird der maximale Wert von P086 reduziert. In diesem Fall wird der Wert von P086 automatisch begrenzt und der Wert kann vom Eingegebenen abweichen. Falls P077 auf 0 oder 1 zurückgesetzt wird, kann sich der P083–Wert ebenfalls ändern. Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 39 Beispiel: 0,55 = 550 W Hinweis: Bei P101 = 1 wird die Nennleistung in hp (horsepower) angezeigt. P121 Freigabe/Sperre der EIN–Taste 0 – 1 0 = EIN–Taste gesperrt 1 = EIN–Taste freigegeben (nur möglich wenn P007 = 1) Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 40 Wert von P210, der für den Sollwert 100% beibehalten werden soll. 100,00 [100,00] P220 Minimalfrequenzmodus 0 – 1 0 = Normalbetrieb. 1 = Ausschalten der Motorspannung bei oder unterhalb der Minimalfrequenz. Hinweis: Nur zur PID–Steuerung. Siemens plc 1996 G85139–E1720–U325–B 07.96...
- Seite 41 Rücksetzen aller Parameter mit Ausnahme von P101 auf die Werte der Werksvoreinstellungen. P971 EEPROM Speicherung 0 – 1 0 = Änderungen von Parametereinstellungen gehen verloren bei Netz–AUS. 1 = Änderungen von Parametereinstellungen bleiben erhalten bei Netz–AUS. Siemens plc 1996 G85139–E1720–U325–B 07.96...
-
Seite 42: Fehlermeldungen
Nach Beseitigung des Fehlers kann der Umrichter rückgesetzt werden. Hierzu die Taste P zweimal drücken (einmal, um P000 anzuzeigen, und ein zweitesmal, um den Fehler zu quittieren), oder den Fehler über einen Binäreingang löschen (siehe Parameter P051 bis P055 im Abschnitt 5) . Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 43: Zusatzinformationen
Die Anzeige blinkt, wann immer ein Byte empfangen wird und ermöglicht so eine grundlegende Kontrolle darüber, ob die serielle Verbindung aufgebaut wurde. Wenn ‘100’ auf der Anzeige kontinuierlich blinkt, zeigt dies für gewöhnlich einen Bus–Abschlußfehler an. Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 44: Elektromagnetische Verträglichkeit (Emv)
Stufe A1 * Störfestigkeit: Elektrostatische Entladungen EN 61000–4–2 8 kV Luftentladung Büschelstörung IEC 801–4 2 kV Leistungskabel, 1 kV Steuerleitungen Elektromagnetische Hochfrequenz–Feldstärke IEC 1000–4–3 26–1000 MHz, 10 V/m * Innerhalb einer Anlage sind die Grenzwerte nicht erforderlich. Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 45: Klasse 2: Entstört, Für Industrielle Umgebung
IEC 801–4:1988 2 kV Leistungskabel, 0,5 kV Steuerleitungen Hinweis Die MICRO und MIDI MASTER Geräte sind ausschließlich für professionelle Anwendungen bestimmt. Sie unterliegen deshalb nicht den Anforderungen der Norm EN 60 555–2 zur Abstrahlung von Oberwellen. Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 46: Emv-Tabelle
Die Umrichter der Produktreihe MICRO MASTER und MIDI MASTER fallen nicht in den Geltungsbereich der Maschinen–Direktive. Die Geräte wurden jedoch (für typische Anwendungen) gründlich auf Übereinstimmung mit den wesentlichen Arbeitsschutzanforderungen der Direktive hin untersucht. Eine Inkorporationserklärung steht auf Anforderung zur Verfügung. Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 47: Fachbegriffe
Abkürzung für Positive Temperature Coefficient. Ein Widerstand, dessen Betrag mit zunehmender Temperatur ansteigt (Kaltleiter). Pulse Width Modulation, Pulsbreitenmodulation. RS485 Recommended Standard. Empfohlene Norm für Rechnerschnittstellen. Abkürzung für Speicherprogrammierbare Steuerung Status Information Zustandskennzeichnung in der Datenverarbeitung. USS-Protokoll Universelles Serielles Schnittstellenprotokoll. Siemens plc 1996 G85139–E1720–U325–B 07.96... -
Seite 48: Tabelle Der Betriebswerte (Parameter)
0 – 650,00 P071 Schlupfkompensation (%) 0 – 200 [5,00] P032 Tippsollwert links (Hz) 0 – 650,00 P072 Schlupfbegrenzung (%) 0 – 500 [5,00] [250] P033 Hochlaufzeit für Tippsollwert 0 – 650,0 bitte wenden (Sekunden) [10,0] Siemens plc 1996 G85139–E1720–U325–B 07.96... - Seite 49 Warnungsspeicher (letzte Warnung) 0 – 9999 [–] P124 Freigabe/Sperre der –Taste und 0 – 1 P944 Rücksetzen auf Werksvoreinstellung 0 – 1 –Taste P131 Frequenzsollwert (Hz) 0 – 650,00 P971 EEPROM Speicherung 0 – 1 [–] Siemens plc 1996 G85139–E1720–U325–B 07.96...
-
Seite 50: Einstellung Der Benutzerparameter
P922 – P044 40.00 P089 P923 P045 P091 P930 – P046 0.00 P092 P931 – P047 0.00 P093 P944 P048 0.00 P094 50.00 P971 P049 0.00 P095 = Einstellung des Wertes ist abhängig vom Gerätetyp. Siemens plc 1996 G85139–E1720–U325–B 07.96...
