Anschließen
3.2.1 Elektronikstromversorgung / Störmeldung (nicht bei Doppelgleichrichter)
Die Elektronikstromversorgung ist nicht im Lieferumfang der Einspeise-Einheit enthalten.
Steckklemme X9
Klemme Funktion Beschreibung
X9
1 DC 24V (Toleranzbereich 20V - 30V)
max. Stromaufnahme 2A bei +24V
max. Stromaufnahme ohne Optionen: 0,3A
2 Bezugspotential
3 nicht belegt (N.C.)
4 Störmeldung
5 Störmeldung
1)
Kontakte zum Schalten des Hauptschützes zwischen Klemme 4 und 5 ; Schaltspannung AC 230V
max. AC 5A bei cosϕ ≥ 0,4; max.Schaltleistung 3000 VA ; bei Schaltspannung DC 30V max. DC 8A
Tabelle 3.5 Zulässige Anschlussquerschnitte für Stromversorgung und Störmeldung
ext. SV
DC 24V Störmeldung
M
P
1 2 3 4 5
X9
AC 230V
3000VA

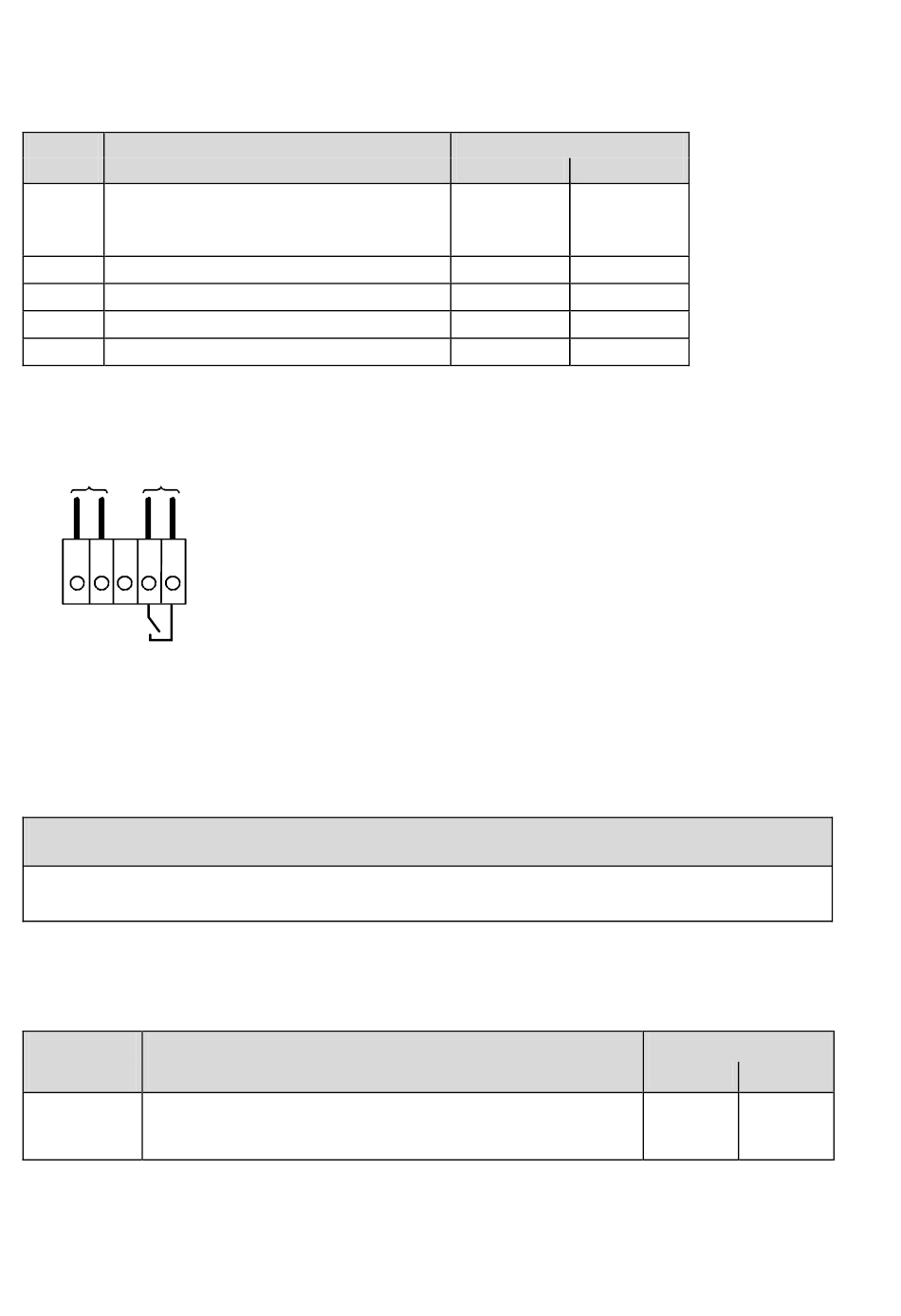

Bild 3.2 Anschluss Stromversorgung DC 24 V und Störmeldung
Klemme X9.1 abgesichert mit Sicherung (F1) T2A/250V träge/time-lag 5x20mm
(19198-T2A/250V Fa. Wickmann-Werke GmbH bzw. 0034.3993 FSD Fa. Schurter)
Klemme X9.2 abgesichert mit Sicherung (F2) T3,2A/250V träge/time-lag 5x20mm
(19198-T3,2A/250V Fa. Wickmann-Werke GmbH bzw. 0034.3998 FSD Fa. Schurter)
Die Erregerspule des Hauptschützes ist mit Überspannungsbegrenzern z.B. RC-Glied bei AC bzw. Diode
bei DC zu beschalten.
3.2.2 Melderelais X36 (Signal „Warnung") (nicht bei Doppelgleichrichter)
Steckklemme X36
Klemmen
X36-1 Meldekontakte zum Schalten von Kleinspannung zwischen
X36-2 Klemme 1 und 2 bei Schaltspannung DC 30 V max.DC 5 A, bei
Schaltspannung AC 60 V max. AC 5 A bei cosϕ ≥ 0,4
Tabelle 3.6 Warnung
3-6
DEUTSCH
1)
1)
ACHTUNG
Funktion Beschreibung
zul. Leiterquerschnitt
2
(mm ) (AWG)
0,2 bis 2,5 24 bis 14
0,2 bis 2,5 24 bis 14
0,2 bis 2,5 24 bis 14
0,2 bis 2,5 24 bis 14
0,2 bis 2,5 24 bis 14
Siemens AG
Einspeise-Einheit
02.04
zul. Leiterquerschnitt
2
(mm ) (AWG)
0,2 bis 2,5 24 bis 14
6SE7087-6AE85-0AA0
Betriebsanleitung
