Prüfen, ob im Innern des Lüfters und auf seinen Schaufeln Stau-
bablagerungen vorhanden sind: diese vermindern den Luftdurch-
satz und verursachen folglich eine umweltbelastende Verbrennung.
Gasverteiler
In regelmäßigen Abständen die Löcher am Gasverteiler auf Ver-
stopfungen überprüfen und gegebenenfalls mit einem spitzen
Werkzeug reinigen, wie in Abb. 25 dargestellt.
Kessel
Reinigen Sie den Kessel laut den mitgelieferten Anleitungen, so
dass die ursprünglichen Verbrennungsdaten erneut erhalten
werden, und insbesondere: der Druck in der Brennkammer und
die Abgastemperatur.
Gasstrecke
Prüfen, ob die Gasstrecke für die Brennerleistung, die verwende-
te Gasart und den Gasdruck der Netzversorgung geeignet ist.
Fühlerelektrode
Prüfen, dass sich Ionisationsfühler und Elektrode in der richtigen
Position befinden (siehe Abb. 16 auf Seite 18).
Druckwächter
Die Einstellung des Luftdruckwächters und des Gasdruckwäch-
ters prüfen.
Gasundichtigkeiten
Die Zähler-Brenner-Leitung auf Gasundichtigkeiten kontrollieren.
Gasfilter
Den Gasfilter austauschen, wenn er verschmutzt ist.
7.3 Öffnen des Brenners
Schalten Sie die Stromversorgung des Brenners
durch Betätigen des Hauptschalters der Anlage
ab.
GEFAHR
Schließen Sie das Brennstoffabsperrventil.
GEFAHR
Warten, bis die Bauteile, die mit Wärmequellen in
Berührung kommen, komplett abgekühlt sind.
Bei einer Wartung des Flammkopfes die Anweisungen im Kapitel
"Betriebsposition" auf Seite 15 beachten. Die Befestigungs-
schrauben der Haube abschrauben, um auf das Innere des Bren-
ners zu gelangen; mit den Wartungsarbeiten fortfahren.
20141173
E9252

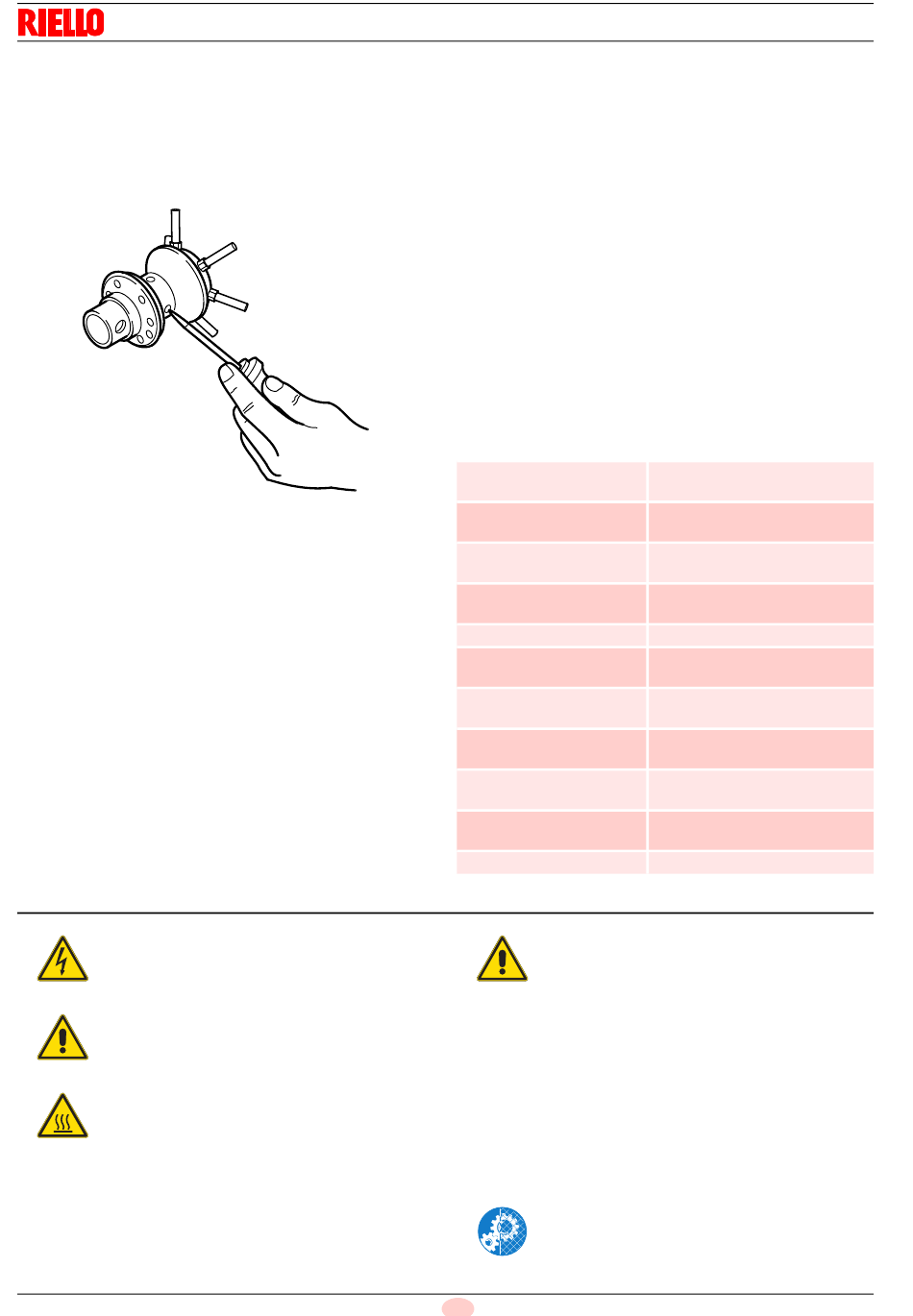

Abb. 25
Wartung
Verbrennung
Schlagen Sie, wenn die am Anfang der Maßnahme ermittelten
Verbrennungswerte nicht die gültigen Bestimmungen erfüllen
oder keiner guten Verbrennung entsprechen, in der nachfolgen-
den Tab. R auf Seite 34 nach und setzen Sie sich gegebenen-
falls mit dem Technischen Kundendienst für die erforderlichen
Einstellungen in Verbindung.
Den Brenner bei voller Drehzahl etwa zehn Minuten betreiben
und die richtige Einstellung in der 1. und 2. Stufe aller im vorlie-
genden Handbuch angegebenen Elemente prüfen.
– CO -Anteil (%)
2
– CO-Gehalt (ppm)
– NOx-Gehalt (ppm)
– Ionisationsstrom (µA)
– Abgastemperatur
7.2.4

Sicherheitsbauteile

Die Sicherheitsbauteile müssen entsprechend der in der Tab. S
angegebenen Lebenszyklusfrist ausgetauscht werden. Die an-
gegebenen Lebenszyklen haben keinen Bezug zu den in den
Liefer- oder Zahlungsbedingungen angegebenen Garantiefri-
sten.
Sicherheitskomponente
Flammensteuerung
Flammensensor
Gasventile (Magnetventile)
Druckwächter
Druckregler
Stellantrieb (elektronischer
Nocken)(falls vorhanden)
Ölventil (Magnetventil)(falls
vorhanden)
Ölregler (falls vorhanden)
Ölröhre/-anschlüsse (aus
Metall)(falls vorhanden)
Schläuche (falls vorhanden)
Lüfterrad
Gefahren für die Betriebssicherheit
Reparatureingriffe an den folgenden Bauteilen
dürfen ausschließlich durch den Hersteller oder
durch beauftragtes Personal ausgeführt werden:
GEFAHR
– Gebläsemotor
– Stellantrieb
– Stellantrieb der Luftklappe
– Magnetventile
– Programmiereinheit des Brenners
Betriebsprüfung
– Anlaufen des Brenners mit Funktionsabfolge
– Zündvorrichtung
– Luftdruckwächter
– Flammüberwachung
– Dichtheitsprüfung der Bauteile beim Brennstoffdurchfluss
Nach Durchführung von Wartungs-, Reinigungs-
oder Kontrollarbeiten müssen die Haube sowie
alle Sicherheits- und Schutzvorrichtungen des
Brenners wieder montiert werden.
36 D
Lebenszyklus
10 Jahre oder 250.000
Betriebszyklen
10 Jahre oder 250.000
Betriebszyklen
10 Jahre oder 250.000
Betriebszyklen
10 Jahre oder 250.000
Betriebszyklen
15 Jahre
10 Jahre oder 250.000
Betriebszyklen
10 Jahre oder 250.000
Betriebszyklen
10 Jahre oder 250.000
Betriebszyklen
10 Jahre
5 Jahre oder 30.000 Zyklen unter
Druck
10 Jahre oder 500.000 Anläufe
Tab. S
