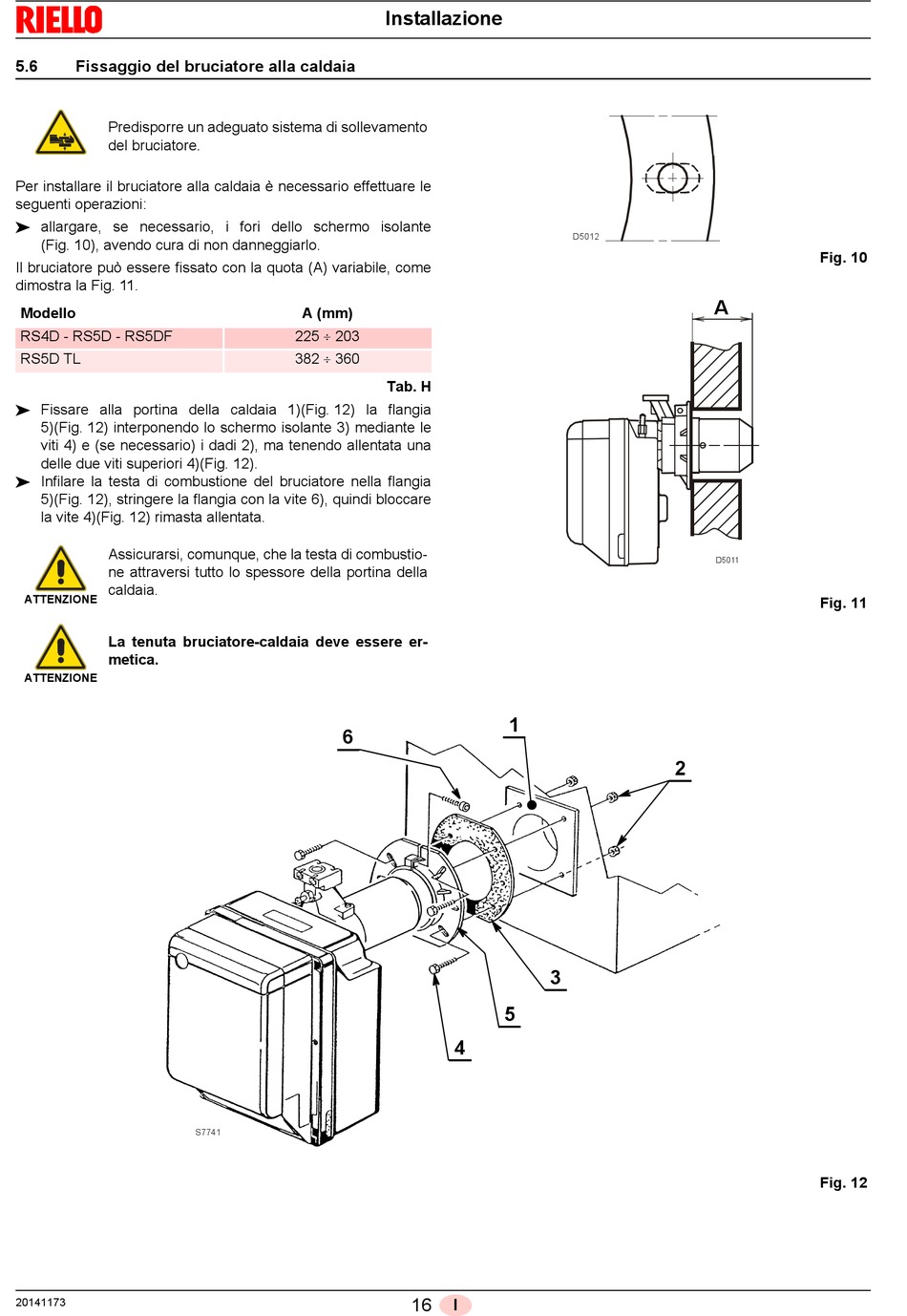

Fissaggio del bruciatore alla caldaia

Predisporre un adeguato sistema di sollevamento
del bruciatore.
Per installare il bruciatore alla caldaia è necessario effettuare le
seguenti operazioni:
 allargare, se necessario, i fori dello schermo isolante
(Fig. 10), avendo cura di non danneggiarlo.
Il bruciatore può essere fissato con la quota (A) variabile, come
dimostra la Fig. 11.
Modello
RS4D - RS5D - RS5DF
RS5D TL
 Fissare alla portina della caldaia 1)(Fig. 12) la flangia
5)(Fig. 12) interponendo lo schermo isolante 3) mediante le
viti 4) e (se necessario) i dadi 2), ma tenendo allentata una
delle due viti superiori 4)(Fig. 12).
 Infilare la testa di combustione del bruciatore nella flangia
5)(Fig. 12), stringere la flangia con la vite 6), quindi bloccare
la vite 4)(Fig. 12) rimasta allentata.
Assicurarsi, comunque, che la testa di combustio-
ne attraversi tutto lo spessore della portina della
caldaia.
ATTENZIONE
La tenuta bruciatore-caldaia deve essere er-
metica.
ATTENZIONE
