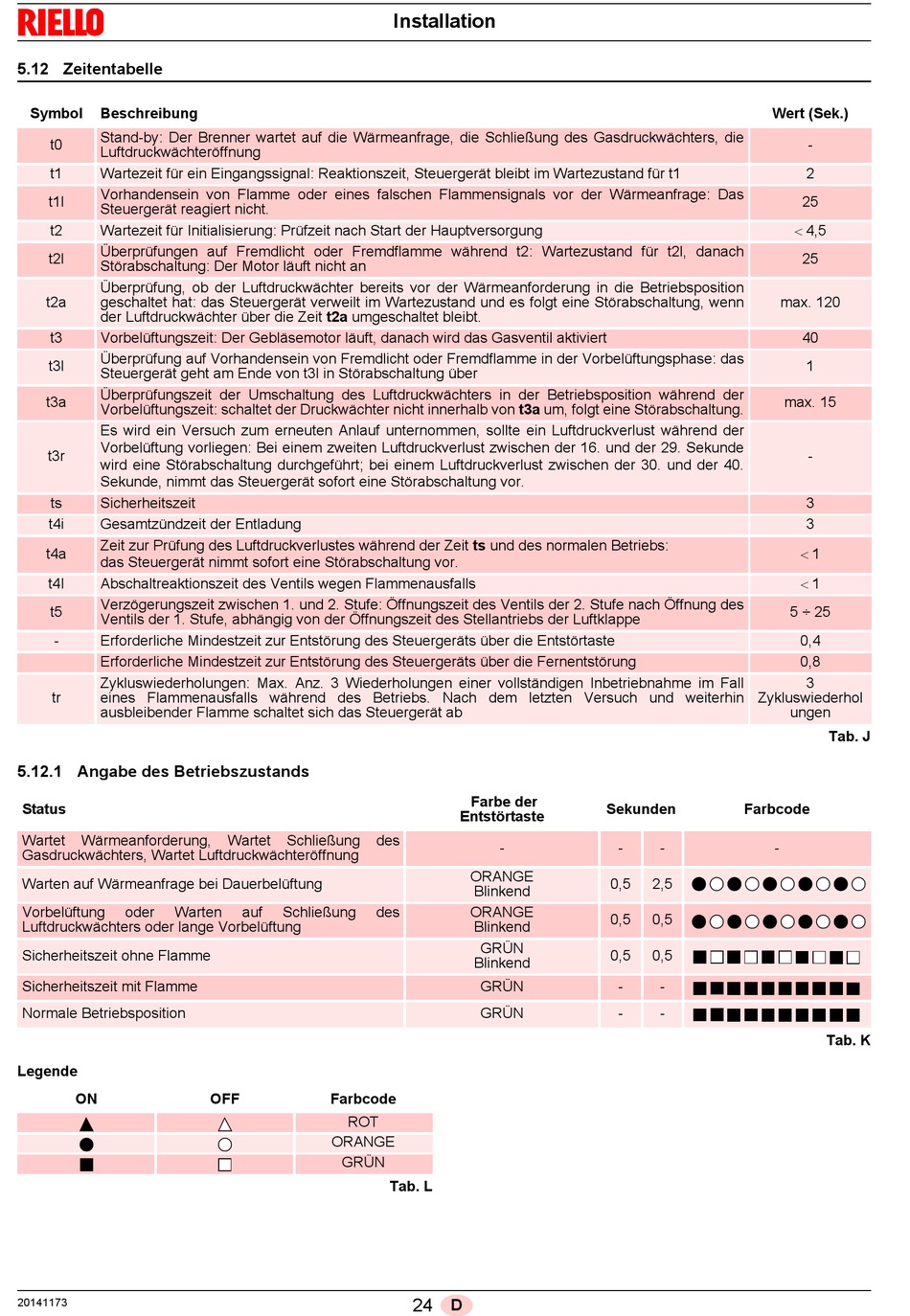

5.12 Zeitentabelle

Symbol Beschreibung
Stand-by: Der Brenner wartet auf die Wärmeanfrage, die Schließung des Gasdruckwächters, die
t0
Luftdruckwächteröffnung
t1 Wartezeit für ein Eingangssignal: Reaktionszeit, Steuergerät bleibt im Wartezustand für t1
Vorhandensein von Flamme oder eines falschen Flammensignals vor der Wärmeanfrage: Das
t1l
Steuergerät reagiert nicht.
t2 Wartezeit für Initialisierung: Prüfzeit nach Start der Hauptversorgung
Überprüfungen auf Fremdlicht oder Fremdflamme während t2: Wartezustand für t2l, danach
t2l
Störabschaltung: Der Motor läuft nicht an
Überprüfung, ob der Luftdruckwächter bereits vor der Wärmeanforderung in die Betriebsposition
t2a geschaltet hat: das Steuergerät verweilt im Wartezustand und es folgt eine Störabschaltung, wenn
der Luftdruckwächter über die Zeit t2a umgeschaltet bleibt.
t3 Vorbelüftungszeit: Der Gebläsemotor läuft, danach wird das Gasventil aktiviert
Überprüfung auf Vorhandensein von Fremdlicht oder Fremdflamme in der Vorbelüftungsphase: das
t3l
Steuergerät geht am Ende von t3l in Störabschaltung über
Überprüfungszeit der Umschaltung des Luftdruckwächters in der Betriebsposition während der
t3a
Vorbelüftungszeit: schaltet der Druckwächter nicht innerhalb von t3a um, folgt eine Störabschaltung.
Es wird ein Versuch zum erneuten Anlauf unternommen, sollte ein Luftdruckverlust während der
Vorbelüftung vorliegen: Bei einem zweiten Luftdruckverlust zwischen der 16. und der 29. Sekunde
t3r
wird eine Störabschaltung durchgeführt; bei einem Luftdruckverlust zwischen der 30. und der 40.
Sekunde, nimmt das Steuergerät sofort eine Störabschaltung vor.
ts Sicherheitszeit
t4i Gesamtzündzeit der Entladung
Zeit zur Prüfung des Luftdruckverlustes während der Zeit ts und des normalen Betriebs:
t4a
das Steuergerät nimmt sofort eine Störabschaltung vor.
t4I Abschaltreaktionszeit des Ventils wegen Flammenausfalls
Verzögerungszeit zwischen 1. und 2. Stufe: Öffnungszeit des Ventils der 2. Stufe nach Öffnung des
t5
Ventils der 1. Stufe, abhängig von der Öffnungszeit des Stellantriebs der Luftklappe
- Erforderliche Mindestzeit zur Entstörung des Steuergeräts über die Entstörtaste
Erforderliche Mindestzeit zur Entstörung des Steuergeräts über die Fernentstörung
Zykluswiederholungen: Max. Anz. 3 Wiederholungen einer vollständigen Inbetriebnahme im Fall
tr eines Flammenausfalls während des Betriebs. Nach dem letzten Versuch und weiterhin
ausbleibender Flamme schaltet sich das Steuergerät ab

5.12.1 Angabe des Betriebszustands

Status
Wartet Wärmeanforderung,
Gasdruckwächters, Wartet Luftdruckwächteröffnung
Warten auf Wärmeanfrage bei Dauerbelüftung
Vorbelüftung oder Warten
Luftdruckwächters oder lange Vorbelüftung
Sicherheitszeit ohne Flamme
Sicherheitszeit mit Flamme
Normale Betriebsposition
Legende
ON
20141173
Wartet Schließung des
auf Schließung des
OFF Farbcode
ROT
ORANGE
GRÜN
Installation
Farbe der
Entstörtaste
-
ORANGE
Blinkend
ORANGE
Blinkend
GRÜN
Blinkend
GRÜN
GRÜN
Tab. L
24 D
Wert (Sek.)
Zykluswiederhol
Sekunden Farbcode
- - -
0,5 2,5
0,5 0,5
0,5 0,5
- -
- -
-
2
25
4,5
25
max. 120
40
1
max. 15
-
3
3
1
1
5 ÷ 25
0,4
0,8
3
ungen
Tab. J
Tab. K
