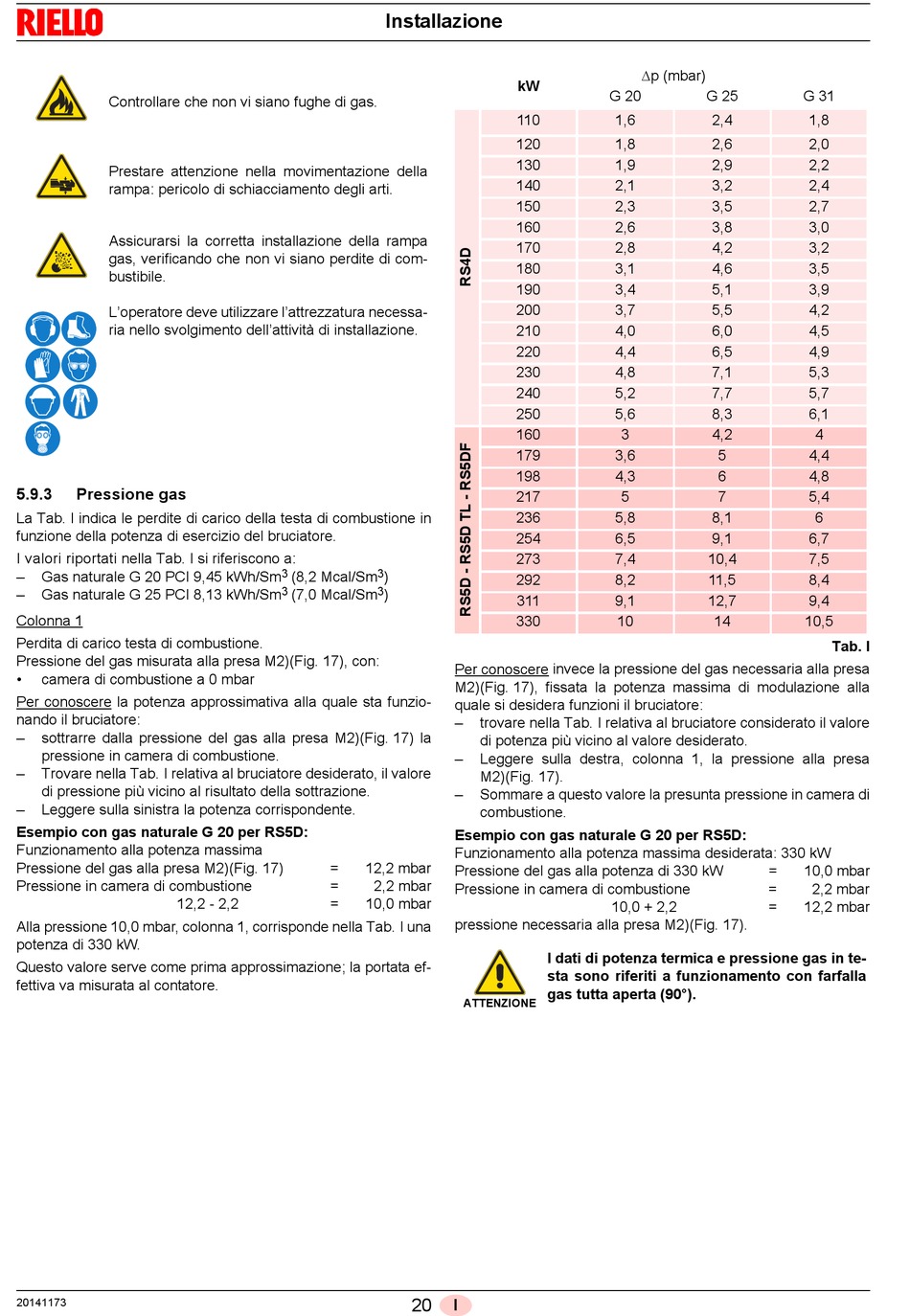

Controllare che non vi siano fughe di gas.
Prestare attenzione nella movimentazione della
rampa: pericolo di schiacciamento degli arti.
Assicurarsi la corretta installazione della rampa
gas, verificando che non vi siano perdite di com-
bustibile.
L'operatore deve utilizzare l'attrezzatura necessa-
ria nello svolgimento dell'attività di installazione.
5.9.3

Pressione gas

La Tab. I indica le perdite di carico della testa di combustione in
funzione della potenza di esercizio del bruciatore.
I valori riportati nella Tab. I si riferiscono a:
– Gas naturale G 20 PCI 9,45 kWh/Sm
– Gas naturale G 25 PCI 8,13 kWh/Sm
Colonna 1
Perdita di carico testa di combustione.
Pressione del gas misurata alla presa M2)(Fig. 17), con:
• camera di combustione a 0 mbar
Per conoscere la potenza approssimativa alla quale sta funzio-
nando il bruciatore:
– sottrarre dalla pressione del gas alla presa M2)(Fig. 17) la
pressione in camera di combustione.
– Trovare nella Tab. I relativa al bruciatore desiderato, il valore
di pressione più vicino al risultato della sottrazione.
– Leggere sulla sinistra la potenza corrispondente.
Esempio con gas naturale G 20 per RS5D:
Funzionamento alla potenza massima
Pressione del gas alla presa M2)(Fig. 17)
Pressione in camera di combustione
12,2 - 2,2
Alla pressione 10,0 mbar, colonna 1, corrisponde nella Tab. I una
potenza di 330 kW.
Questo valore serve come prima approssimazione; la portata ef-
fettiva va misurata al contatore.
20141173
Installazione
3 3
(8,2 Mcal/Sm )
3 3
(7,0 Mcal/Sm )
= 12,2 mbar
= 2,2 mbar
= 10,0 mbar
20
kW
G 20
110 1,6
120 1,8
130 1,9
140 2,1
150 2,3
160 2,6
170 2,8
180 3,1
190 3,4
200 3,7
210 4,0
220 4,4
230 4,8
240 5,2
250 5,6
160 3
179 3,6
198 4,3
217 5
236 5,8
254 6,5
273 7,4
292 8,2
311 9,1
330 10
Per conoscere invece la pressione del gas necessaria alla presa
M2)(Fig. 17), fissata la potenza massima di modulazione alla
quale si desidera funzioni il bruciatore:
– trovare nella Tab. I relativa al bruciatore considerato il valore
di potenza più vicino al valore desiderato.
– Leggere sulla destra, colonna 1, la pressione alla presa
M2)(Fig. 17).
– Sommare a questo valore la presunta pressione in camera di
combustione.
Esempio con gas naturale G 20 per RS5D:
Funzionamento alla potenza massima desiderata: 330 kW
Pressione del gas alla potenza di 330 kW
Pressione in camera di combustione
10,0 + 2,2
pressione necessaria alla presa M2)(Fig. 17).
I dati di potenza termica e pressione gas in te-
sta sono riferiti a funzionamento con farfalla
gas tutta aperta (90°).
ATTENZIONE
I
p (mbar)
G 25 G 31
2,4 1,8
2,6 2,0
2,9 2,2
3,2 2,4
3,5 2,7
3,8 3,0
4,2 3,2
4,6 3,5
5,1 3,9
5,5 4,2
6,0 4,5
6,5 4,9
7,1 5,3
7,7 5,7
8,3 6,1
4,2
5 4,4
6 4,8
7 5,4
8,1
9,1 6,7
10,4 7,5
11,5 8,4
12,7 9,4
14 10,5
= 10,0 mbar
= 2,2 mbar
= 12,2 mbar
4
6
Tab. I
