Beschreibung Des Brenners; Mitgeliefertes Zubehör - Riello RS4D Montage- Und Bedienungsanleitung

4.10

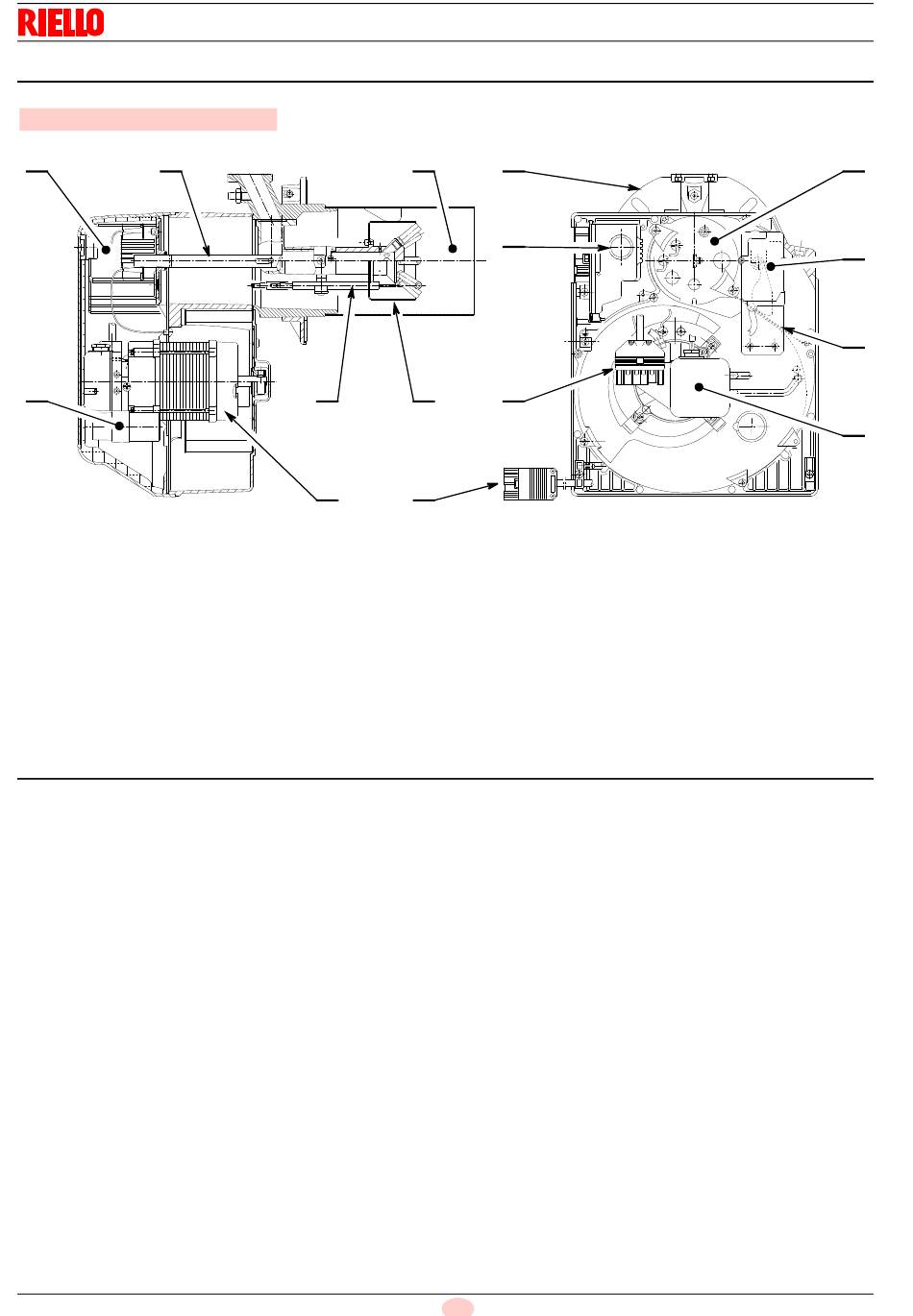

Beschreibung des Brenners

RS4D - RS5D - RS5D TL - RS5DF
3 12
11
1 Luftdruckwächter
2 6-polige Steckdose für Gasstrecke
3 Steuer- und Kontrollgerät mit eingebauter
7-poliger Steckdose
4 Entstörtaste mit Störungsanzeige
5 Kopfhalterblock
6 Kesselflansch mit Isolierdichtung
7 Stellantrieb der Luftklappe
4.11 Mitgeliefertes Zubehör
Flansch mit Isolierdichtung. . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Schrauben und Muttern
für Befestigungsflansch am Heizkessel . . . . . . . . . . . . . . . . St. 4
Schraube und Mutter für Flansch. . . . . . . . . . . . . . . . . . . . . St. 1
Verbindung Fernentstörung . . . . . . . . . . . . . . . . . . . . . . . . St. 1
4-poliger Stecker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
7-poliger Stecker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Ersatzteilkatalog. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Kit Fernentstörung
Der Brenner ist mit einem Fernentstörungskit (RS) ausgerüstet,
der aus einer Verbindung besteht, an der bis zu einer Entfernung
von max. 20 Metern eine Taste angeschlossen werden kann.
Für die Installation entfernen Sie den im Werk vorgerüsteten
Schutzblock und setzen Sie den mit dem Brenner gelieferten ein
(siehe Schaltplan).
20141173
Technische Beschreibung des Brenners
8
14 15
10 9
12
6
4
2
8 Flammrohr
9 4-polige Steckdose für 2. Stufe
10 Motor
11 Kondensator
12 Stellbügel des Flammkopfes
13 Luftklappe
14 Ionisationsfühler
15 Gasverteiler
D
5
7
13
1
D7112
Abb. 6
