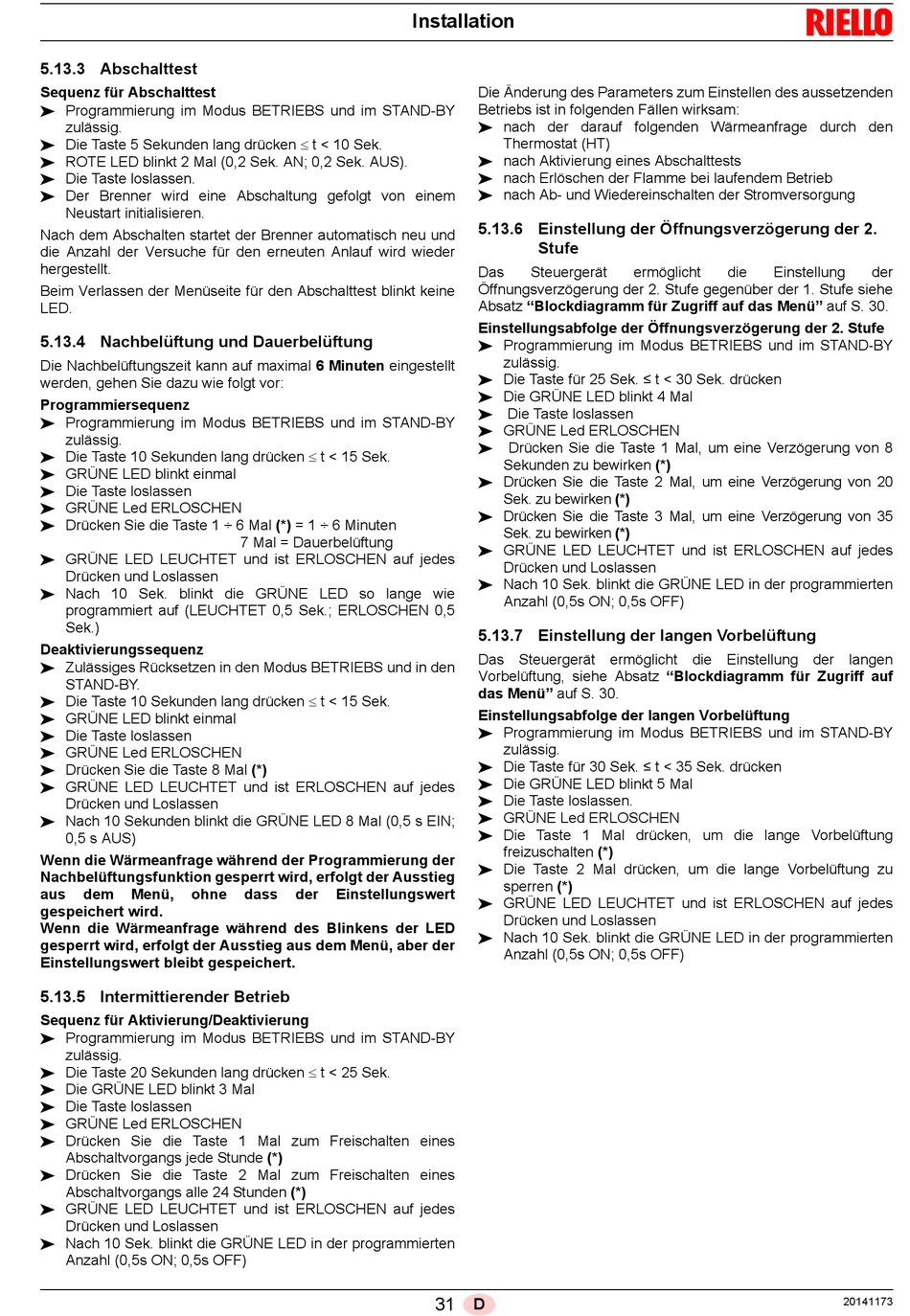

5.13.3 Abschalttest

Sequenz für Abschalttest
 Programmierung im Modus BETRIEBS und im STAND-BY
zulässig.
 Die Taste 5 Sekunden lang drücken  t < 10 Sek.
 ROTE LED blinkt 2 Mal (0,2 Sek. AN; 0,2 Sek. AUS).
 Die Taste loslassen.
 Der Brenner wird eine Abschaltung gefolgt von einem
Neustart initialisieren.
Nach dem Abschalten startet der Brenner automatisch neu und
die Anzahl der Versuche für den erneuten Anlauf wird wieder
hergestellt.
Beim Verlassen der Menüseite für den Abschalttest blinkt keine
LED.
5.13.4 Nachbelüftung und Dauerbelüftung
Die Nachbelüftungszeit kann auf maximal 6 Minuten eingestellt
werden, gehen Sie dazu wie folgt vor:
Programmiersequenz
 Programmierung im Modus BETRIEBS und im STAND-BY
zulässig.
 Die Taste 10 Sekunden lang drücken  t < 15 Sek.
 GRÜNE LED blinkt einmal
 Die Taste loslassen
 GRÜNE Led ERLOSCHEN
 Drücken Sie die Taste 1 ÷ 6 Mal (*) = 1 ÷ 6 Minuten
 GRÜNE LED LEUCHTET und ist ERLOSCHEN auf jedes
Drücken und Loslassen
 Nach 10 Sek. blinkt die GRÜNE LED so lange wie
programmiert auf (LEUCHTET 0,5 Sek.; ERLOSCHEN 0,5
Sek.)
Deaktivierungssequenz
 Zulässiges Rücksetzen in den Modus BETRIEBS und in den
STAND-BY.
 Die Taste 10 Sekunden lang drücken  t < 15 Sek.
 GRÜNE LED blinkt einmal
 Die Taste loslassen
 GRÜNE Led ERLOSCHEN
 Drücken Sie die Taste 8 Mal (*)
 GRÜNE LED LEUCHTET und ist ERLOSCHEN auf jedes
Drücken und Loslassen
 Nach 10 Sekunden blinkt die GRÜNE LED 8 Mal (0,5 s EIN;
0,5 s AUS)
Wenn die Wärmeanfrage während der Programmierung der
Nachbelüftungsfunktion gesperrt wird, erfolgt der Ausstieg
aus dem Menü, ohne
gespeichert wird.
Wenn die Wärmeanfrage während des Blinkens der LED
gesperrt wird, erfolgt der Ausstieg aus dem Menü, aber der
Einstellungswert bleibt gespeichert.

5.13.5 Intermittierender Betrieb

Sequenz für Aktivierung/Deaktivierung
 Programmierung im Modus BETRIEBS und im STAND-BY
zulässig.
 Die Taste 20 Sekunden lang drücken  t < 25 Sek.
 Die GRÜNE LED blinkt 3 Mal
 Die Taste loslassen
 GRÜNE Led ERLOSCHEN
 Drücken Sie die Taste 1 Mal zum Freischalten eines
Abschaltvorgangs jede Stunde (*)
 Drücken Sie die Taste 2 Mal zum Freischalten eines
Abschaltvorgangs alle 24 Stunden (*)
 GRÜNE LED LEUCHTET und ist ERLOSCHEN auf jedes
Drücken und Loslassen
 Nach 10 Sek. blinkt die GRÜNE LED in der programmierten
Anzahl (0,5s ON; 0,5s OFF)
7 Mal = Dauerbelüftung
dass der Einstellungswert
Installation
Die Änderung des Parameters zum Einstellen des aussetzenden
Betriebs ist in folgenden Fällen wirksam:
 nach der darauf folgenden Wärmeanfrage durch den
Thermostat (HT)
 nach Aktivierung eines Abschalttests
 nach Erlöschen der Flamme bei laufendem Betrieb
 nach Ab- und Wiedereinschalten der Stromversorgung
5.13.6 Einstellung der Öffnungsverzögerung der 2.
Stufe
Das Steuergerät
Öffnungsverzögerung der 2. Stufe gegenüber der 1. Stufe siehe
Absatz "Blockdiagramm für Zugriff auf das Menü" auf S. 30.
Einstellungsabfolge der Öffnungsverzögerung der 2. Stufe
 Programmierung im Modus BETRIEBS und im STAND-BY
zulässig.
 Die Taste für 25 Sek. ≤ t < 30 Sek. drücken
 Die GRÜNE LED blinkt 4 Mal
 Die Taste loslassen
 GRÜNE Led ERLOSCHEN
Drücken Sie die Taste 1 Mal, um eine Verzögerung von 8

Sekunden zu bewirken (*)
 Drücken Sie die Taste 2 Mal, um eine Verzögerung von 20
Sek. zu bewirken (*)
 Drücken Sie die Taste 3 Mal, um eine Verzögerung von 35
Sek. zu bewirken (*)
 GRÜNE LED LEUCHTET und ist ERLOSCHEN auf jedes
Drücken und Loslassen
 Nach 10 Sek. blinkt die GRÜNE LED in der programmierten
Anzahl (0,5s ON; 0,5s OFF)
5.13.7 Einstellung der langen Vorbelüftung
Das Steuergerät ermöglicht die Einstellung der langen
Vorbelüftung, siehe Absatz "Blockdiagramm für Zugriff auf
das Menü" auf S. 30.
Einstellungsabfolge der langen Vorbelüftung
 Programmierung im Modus BETRIEBS und im STAND-BY
zulässig.
 Die Taste für 30 Sek. ≤ t < 35 Sek. drücken
 Die GRÜNE LED blinkt 5 Mal
 Die Taste loslassen.
 GRÜNE Led ERLOSCHEN
 Die Taste 1 Mal drücken, um die lange Vorbelüftung
freizuschalten (*)
 Die Taste 2 Mal drücken, um die lange Vorbelüftung zu
sperren (*)
 GRÜNE LED LEUCHTET und ist ERLOSCHEN auf jedes
Drücken und Loslassen
 Nach 10 Sek. blinkt die GRÜNE LED in der programmierten
Anzahl (0,5s ON; 0,5s OFF)
