4.10

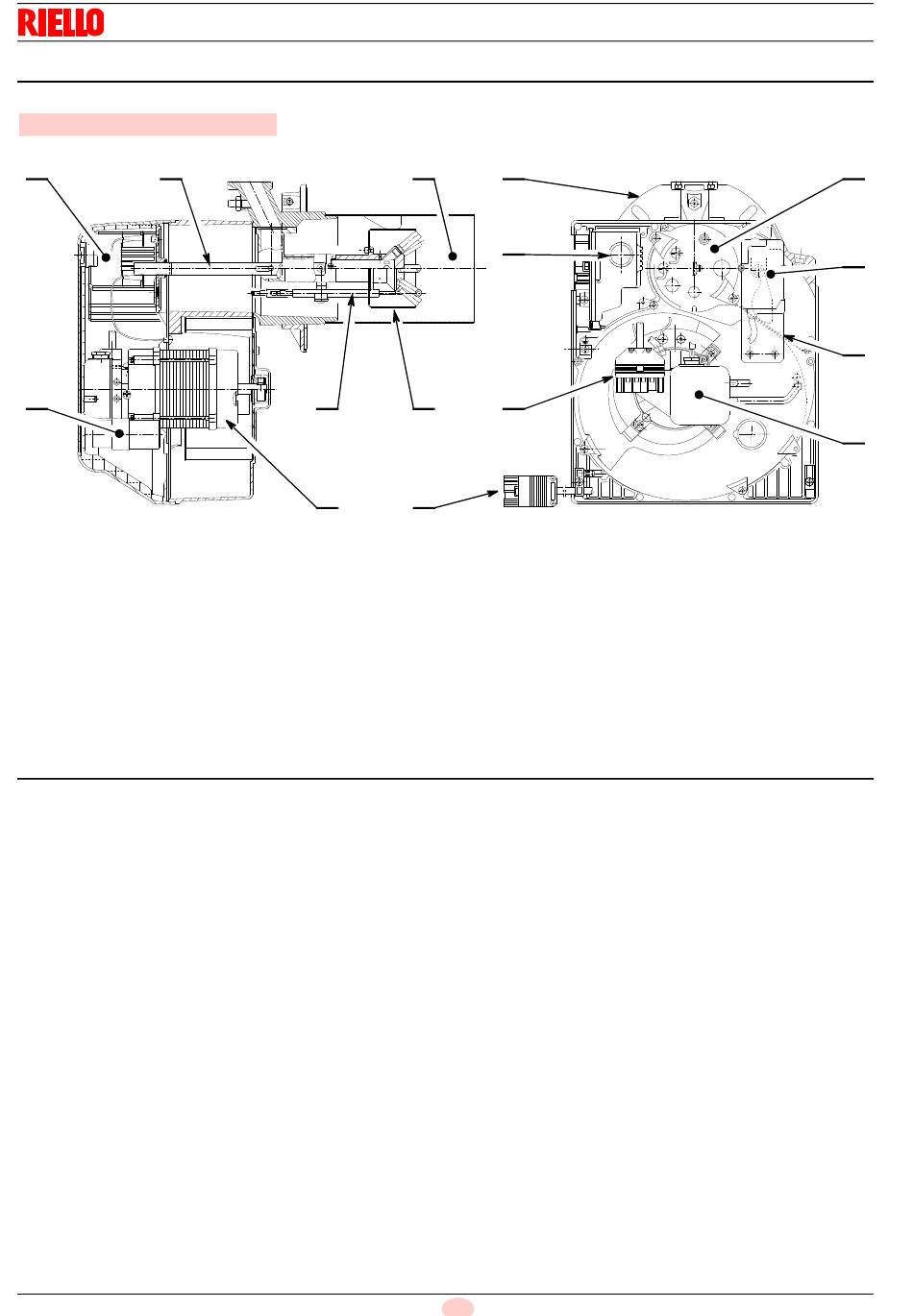

Descrizione bruciatore

RS4D - RS5D - RS5D TL - RS5DF
3 12
11
1 Pressostato aria
2 Presa 6 poli per rampa gas
3 Apparecchiatura di comando e controllo con presa 7 poli
incorporata
4 Pulsante di sblocco con segnalazione di blocco
5 Gruppo porta testa
6 Flangia con schermo isolante
7 Servomotore serranda aria
4.11

Materiale a corredo

Flangia con schermo isolante . . . . . . . . . . . . . . . . . . . . . . . N. 1
Viti e dadi per flangia di fissaggio alla caldaia . . . . . . . . . . . N. 4
Vite e dado per flangia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Collegamento sblocco remoto . . . . . . . . . . . . . . . . . . . . . . N. 1
Spina 4 poli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Spina 7 poli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Istruzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Catalogo ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Kit sblocco remoto
Il bruciatore è corredato di un kit di sblocco remoto (RS) com-
posto da un collegamento al quale si può connettere un pul-
sante fino ad una distanza massima di 20 metri.
Per l'installazione, togliere il blocchetto di protezione predi-
sposto in fabbrica ed inserire quello fornito a corredo del bru-
ciatore (vedi schema elettrico).
20141173
Descrizione tecnica del bruciatore
8
14 15
10 9
8
9
10 Motore
11 Condensatore
12 Staffa di regolazione testa di combustione
13 Serranda aria
14 Sonda ionizzazione
15 Distributore gas
12 I
6
4
2
Tubo fiamma
Presa 4 poli per 2° stadio
5
7
13
1
D7112
Fig. 6
