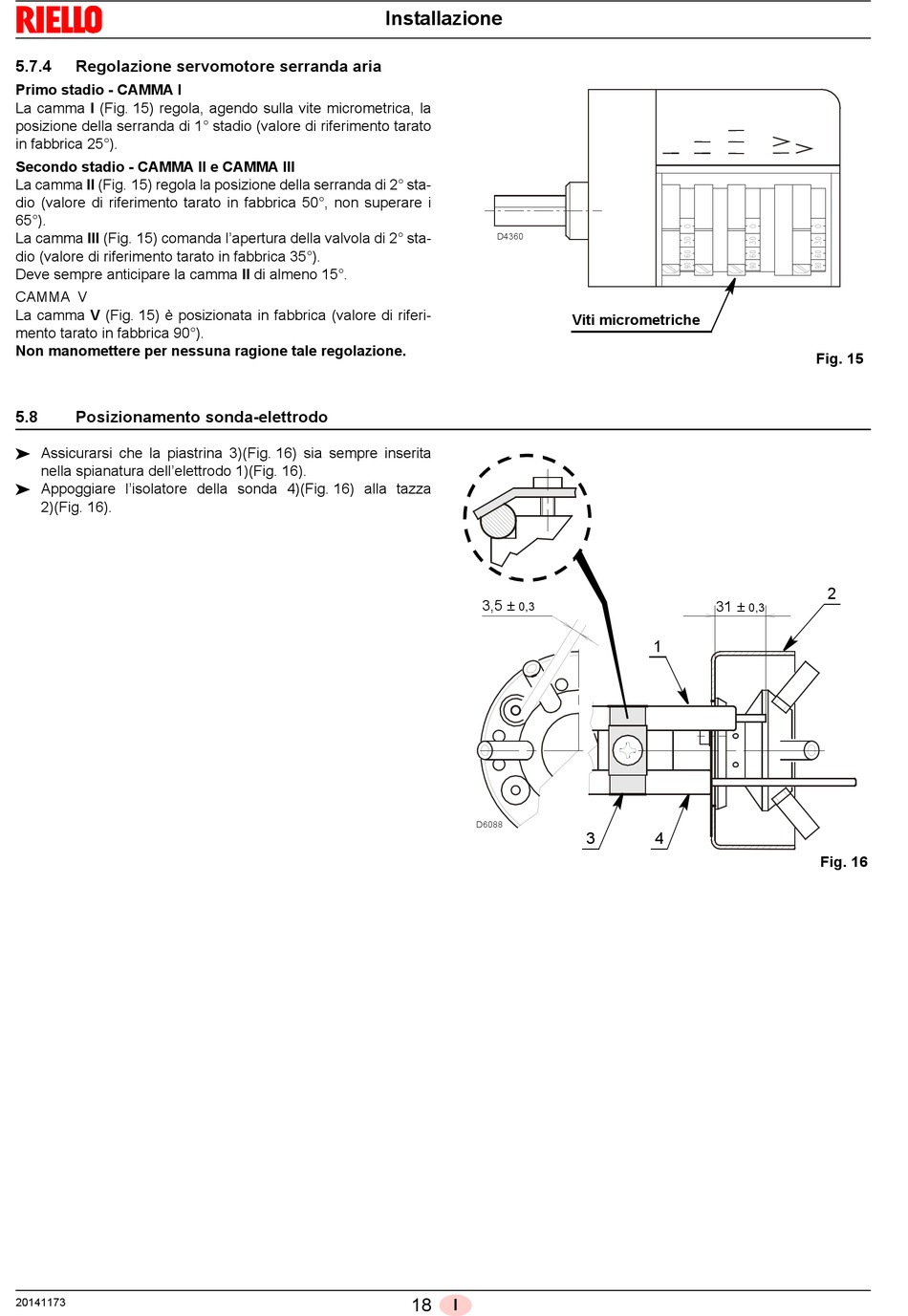

5.7.4

Regolazione servomotore serranda aria

Primo stadio - CAMMA I
La camma I (Fig. 15) regola, agendo sulla vite micrometrica, la
posizione della serranda di 1° stadio (valore di riferimento tarato
in fabbrica 25°).
Secondo stadio - CAMMA II e CAMMA III
La camma II (Fig. 15) regola la posizione della serranda di 2° sta-
dio (valore di riferimento tarato in fabbrica 50°, non superare i
65°).
La camma III (Fig. 15) comanda l'apertura della valvola di 2° sta-
dio (valore di riferimento tarato in fabbrica 35°).
Deve sempre anticipare la camma II di almeno 15°.
CAMMA V
La camma V (Fig. 15) è posizionata in fabbrica (valore di riferi-
mento tarato in fabbrica 90°).
Non manomettere per nessuna ragione tale regolazione.
5.8

Posizionamento sonda-elettrodo

 Assicurarsi che la piastrina 3)(Fig. 16) sia sempre inserita
nella spianatura dell'elettrodo 1)(Fig. 16).
 Appoggiare l'isolatore della sonda 4)(Fig. 16) alla tazza
2)(Fig. 16).
20141173
Installazione
D4360
3,5 ±
0,3
D6088
18 I
Viti micrometriche
31 ±
1
3 4
Fig. 15
2
0,3
Fig. 16
