5.7.4

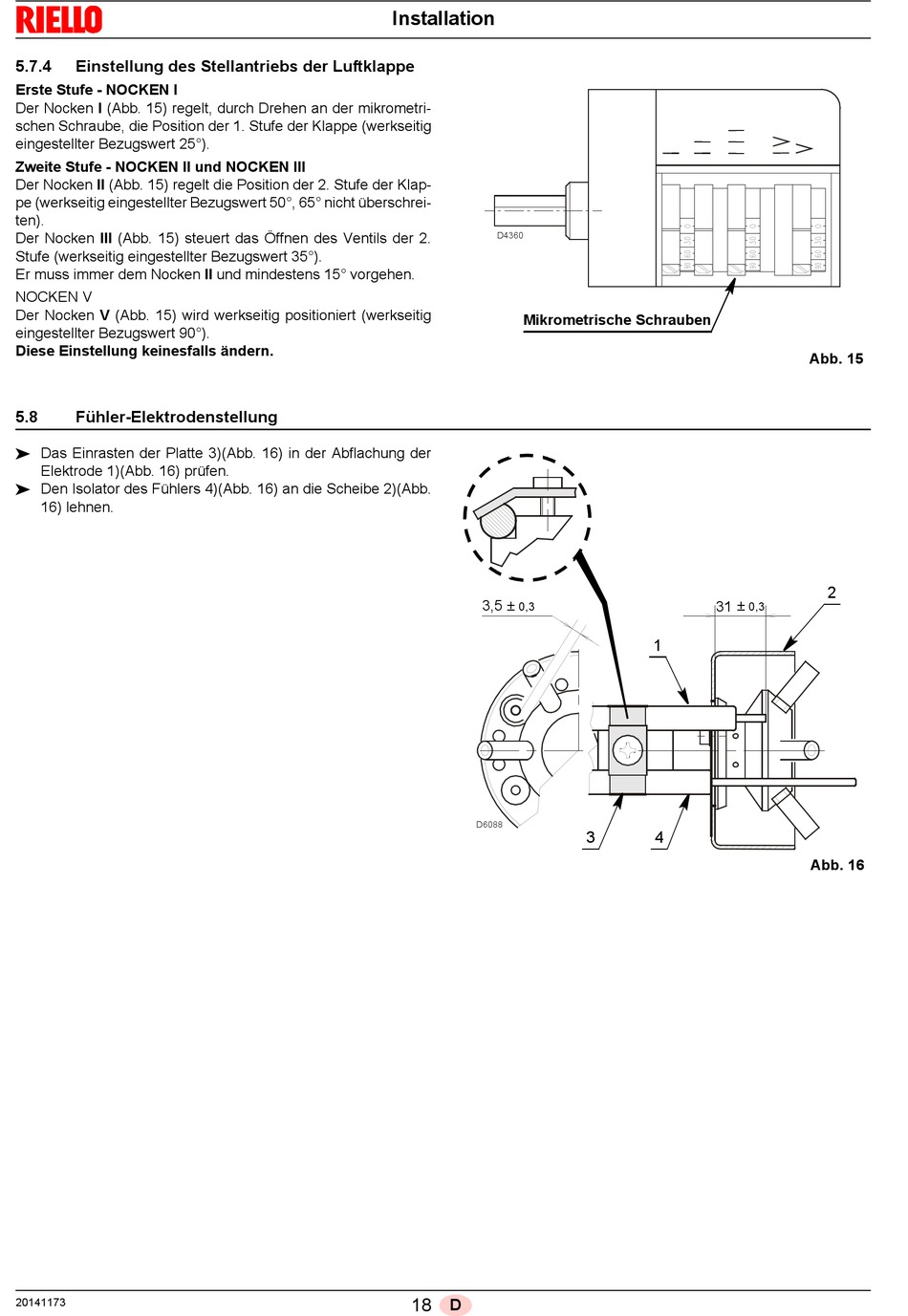

Einstellung des Stellantriebs der Luftklappe

Erste Stufe - NOCKEN I
Der Nocken I (Abb. 15) regelt, durch Drehen an der mikrometri-
schen Schraube, die Position der 1. Stufe der Klappe (werkseitig
eingestellter Bezugswert 25°).
Zweite Stufe - NOCKEN II und NOCKEN III
Der Nocken II (Abb. 15) regelt die Position der 2. Stufe der Klap-
pe (werkseitig eingestellter Bezugswert 50°, 65° nicht überschrei-
ten).
Der Nocken III (Abb. 15) steuert das Öffnen des Ventils der 2.
Stufe (werkseitig eingestellter Bezugswert 35°).
Er muss immer dem Nocken II und mindestens 15° vorgehen.
NOCKEN V
Der Nocken V (Abb. 15) wird werkseitig positioniert (werkseitig
eingestellter Bezugswert 90°).
Diese Einstellung keinesfalls ändern.
5.8 Fühler-Elektrodenstellung
 Das Einrasten der Platte 3)(Abb. 16) in der Abflachung der
Elektrode 1)(Abb. 16) prüfen.
 Den Isolator des Fühlers 4)(Abb. 16) an die Scheibe 2)(Abb.
16) lehnen.
20141173
Installation
D4360
Mikrometrische Schrauben
3,5 ±
0,3
D6088
18 D
31 ±
0,3
1
3 4
Abb. 15
2
Abb. 16
