4.8

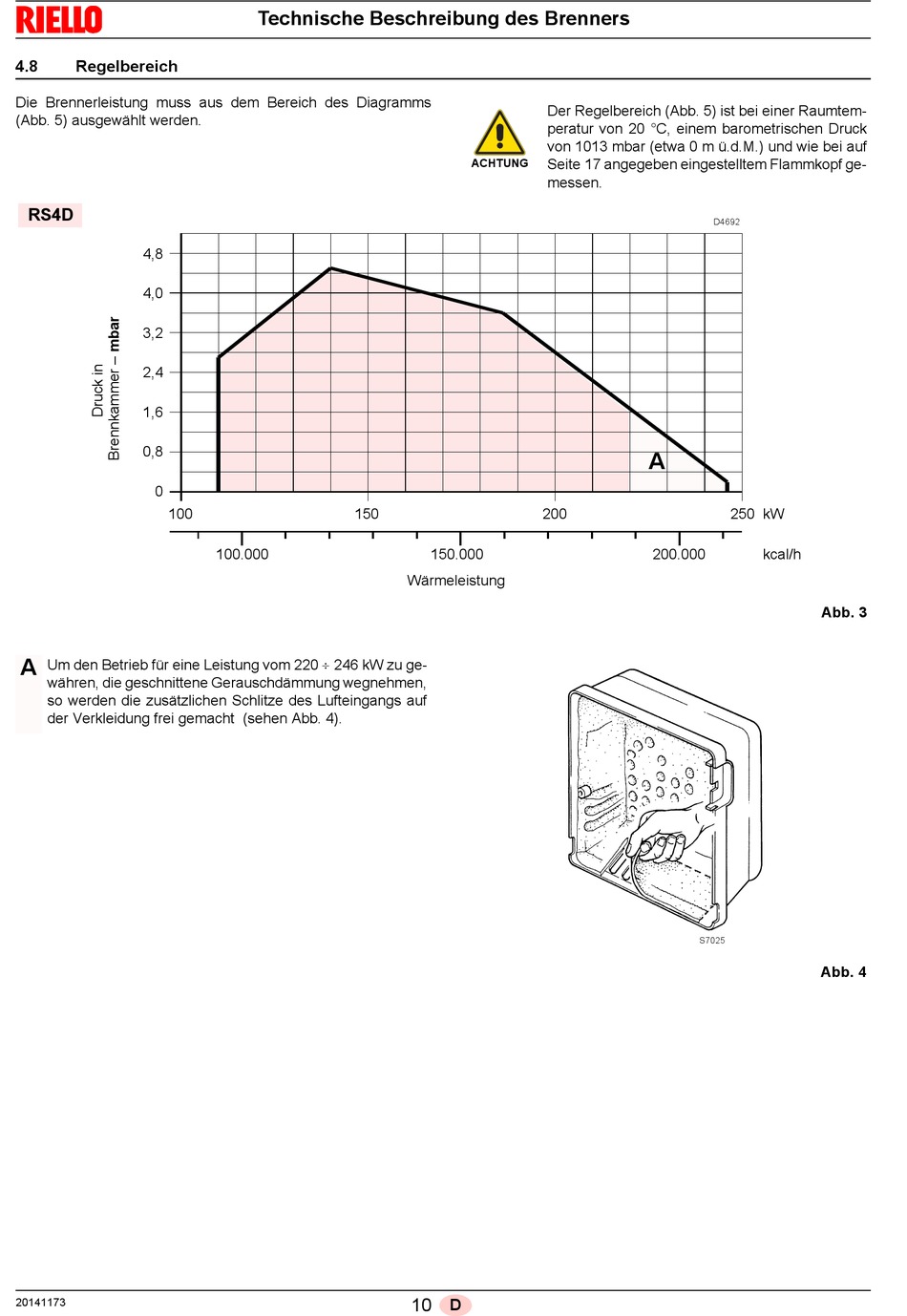

Regelbereich

Die Brennerleistung muss aus dem Bereich des Diagramms
(Abb. 5) ausgewählt werden.
RS4D
4,8
4,0
3,2
2,4
1,6
0,8
0
100
A
Um den Betrieb für eine Leistung vom 220  246 kW zu ge-
währen, die geschnittene Gerauschdämmung wegnehmen,
so werden die zusätzlichen Schlitze des Lufteingangs auf
der Verkleidung frei gemacht (sehen Abb. 4).
20141173
Technische Beschreibung des Brenners
150
100.000
Der Regelbereich (Abb. 5) ist bei einer Raumtem-
peratur von 20 °C, einem barometrischen Druck
von 1013 mbar (etwa 0 m ü.d.M.) und wie bei auf
Seite 17 angegeben eingestelltem Flammkopf ge-
ACHTUNG
messen.
200
150.000
Wärmeleistung
10 D
D4692
A
250 kW
200.000 kcal/h
S7025
Abb. 3
Abb. 4
