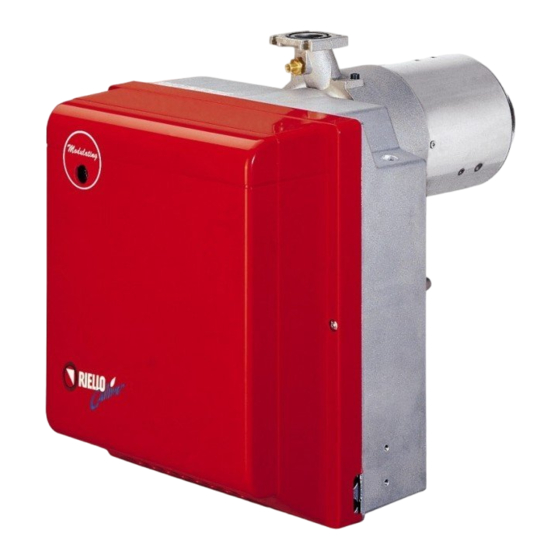

Riello RS5DF Montage- Und Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für RS5DF:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Bruciatori di gas ad aria soffiata
I
Gas-Gebläsebrenner
D
Funzionamento bistadio
Zweistufiger Betrieb
CODICE - CODE
3762016 - 3762058
20052615
3761991
MODELLO - MODELL
RS5D
RS5D
RS5DF
TIPO - TYP
922T1
922T1
===
20141173 (2) - 04/2018
