5.7

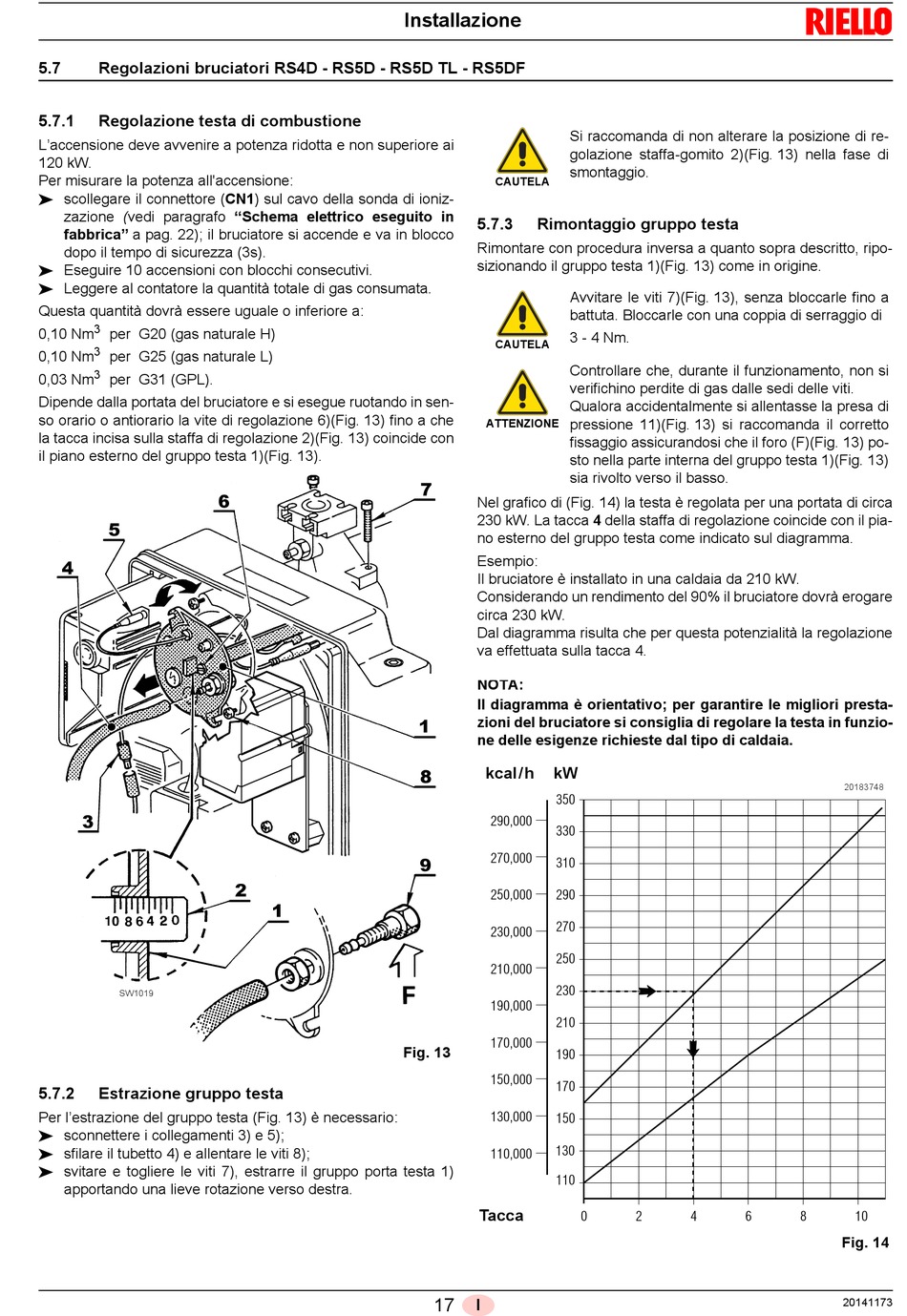

Regolazioni bruciatori RS4D - RS5D - RS5D TL - RS5DF

5.7.1

Regolazione testa di combustione

L'accensione deve avvenire a potenza ridotta e non superiore ai
120 kW.
Per misurare la potenza all'accensione:
 scollegare il connettore (CN1) sul cavo della sonda di ioniz-
zazione (vedi paragrafo "Schema elettrico eseguito in
fabbrica" a pag. 22); il bruciatore si accende e va in blocco
dopo il tempo di sicurezza (3s).
 Eseguire 10 accensioni con blocchi consecutivi.
 Leggere al contatore la quantità totale di gas consumata.
Questa quantità dovrà essere uguale o inferiore a:
3
0,10 Nm per G20 (gas naturale H)
3
0,10 Nm per G25 (gas naturale L)
3
0,03 Nm per G31 (GPL).
Dipende dalla portata del bruciatore e si esegue ruotando in sen-
so orario o antiorario la vite di regolazione 6)(Fig. 13) fino a che
la tacca incisa sulla staffa di regolazione 2)(Fig. 13) coincide con
il piano esterno del gruppo testa 1)(Fig. 13).
SW1019
5.7.2

Estrazione gruppo testa

Per l'estrazione del gruppo testa (Fig. 13) è necessario:
 sconnettere i collegamenti 3) e 5);
 sfilare il tubetto 4) e allentare le viti 8);
 svitare e togliere le viti 7), estrarre il gruppo porta testa 1)
apportando una lieve rotazione verso destra.
Installazione
Si raccomanda di non alterare la posizione di re-
golazione staffa-gomito 2)(Fig. 13) nella fase di
smontaggio.
CAUTELA
5.7.3

Rimontaggio gruppo testa

Rimontare con procedura inversa a quanto sopra descritto, ripo-
sizionando il gruppo testa 1)(Fig. 13) come in origine.
Avvitare le viti 7)(Fig. 13), senza bloccarle fino a
battuta. Bloccarle con una coppia di serraggio di
3 - 4 Nm.
CAUTELA
Controllare che, durante il funzionamento, non si
verifichino perdite di gas dalle sedi delle viti.
Qualora accidentalmente si allentasse la presa di
pressione 11)(Fig. 13) si raccomanda il corretto
ATTENZIONE
fissaggio assicurandosi che il foro (F)(Fig. 13) po-
sto nella parte interna del gruppo testa 1)(Fig. 13)
sia rivolto verso il basso.
Nel grafico di (Fig. 14) la testa è regolata per una portata di circa
230 kW. La tacca 4 della staffa di regolazione coincide con il pia-
no esterno del gruppo testa come indicato sul diagramma.
Esempio:
Il bruciatore è installato in una caldaia da 210 kW.
Considerando un rendimento del 90% il bruciatore dovrà erogare
circa 230 kW.
Dal diagramma risulta che per questa potenzialità la regolazione
va effettuata sulla tacca 4.
NOTA:
Il diagramma è orientativo; per garantire le migliori presta-
zioni del bruciatore si consiglia di regolare la testa in funzio-
ne delle esigenze richieste dal tipo di caldaia.
kcal/h kW
350
290,000
330
270,000
310
250,000 290
270
230,000
250
210,000
230
190,000
210
170,000
Fig. 13
190
150,000
170
130,000
150
130
110,000
110
Tacca
17 I
0 2 4 6
20183748
8 10
Fig. 14
20141173
