LAUNCH TECH KES-200 Bedienungsanleitung Seite 9

LAUNCH

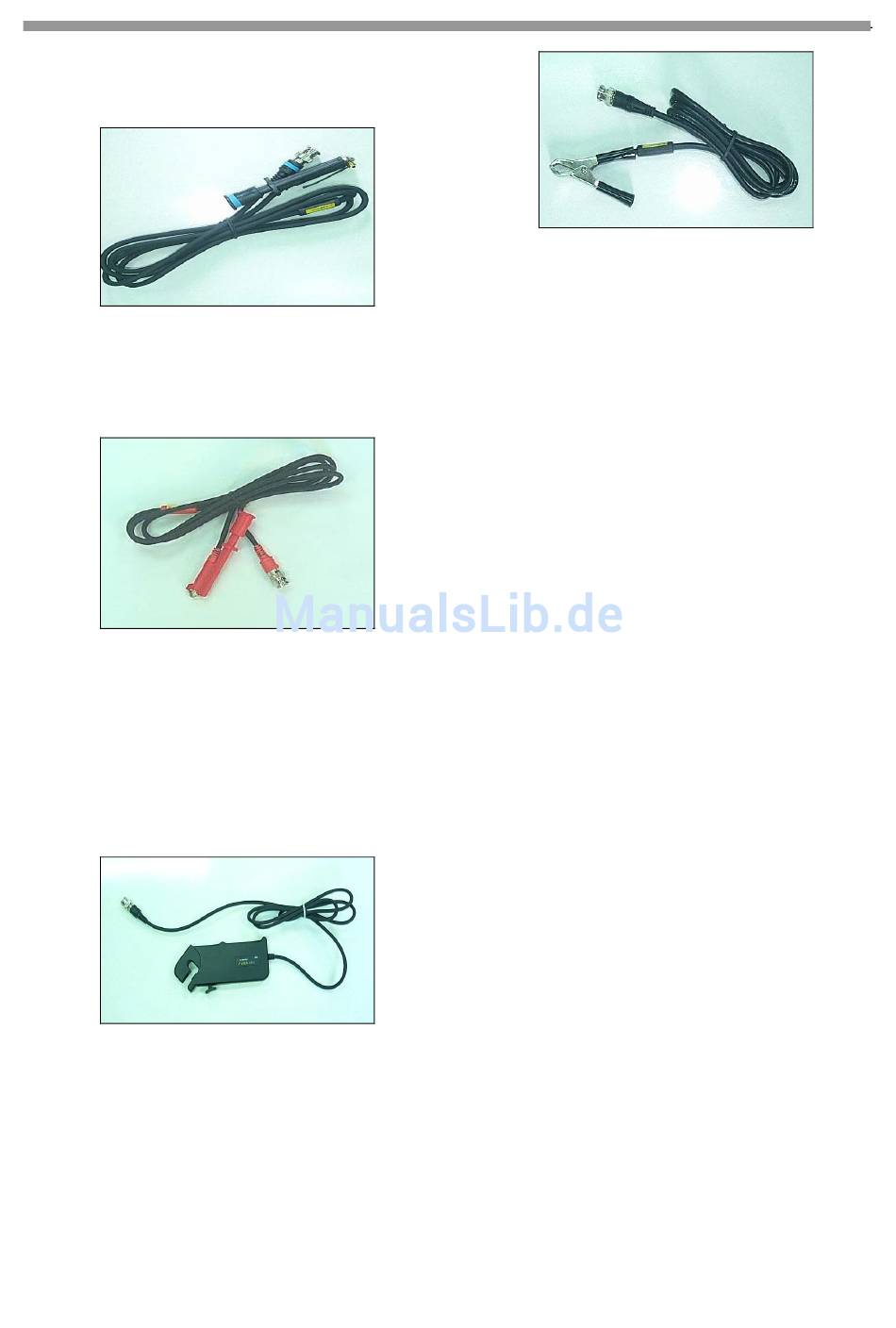

Es werden zwei verschieden Typen von Oszilloskopkabeln
mitgeliefert, eines ist mit Fühlern ausgestattet, das andere mit
Klemmen.
sekundäres Signalkabel: Abb.1-06. Es ist ähnlich dem
Oszilloskopkabel, jedoch ohne Fühler. Während des Gebrauches
verbinden Sie die rote Klemme mit dem sekundären
Hochspannungskabel des Motors.
Zylinder 1 Signalkabel: Abb.1-07. Um die Zündungsfrequenz
zu testen, klemmen Sie den Halter des Kabels an den
sekundären Hochspannungskabel von Zylinder 1 Um die
Zündungsfrequenz zu testen, klemmen Sie den Halter des
Kabels an das sekundäre Hochspannungskabel von Zylinder 1,
Die Seite mit der Aufschrift "SPARK PLUG SIDE" muss dem
Antrieb gegenüberliegen.
Bodenkabel: Abb.1-08. Wird benutzt für multimeter, Oszilloskop
und Zündungsfrequenz test. Klemmen Sie ein Ende des Kabels
an eine metallische Stelle des Fahrzeugs und das andere Ende
an Kanal 5 des Hauptgerätes.
Abb.1-05
Abb.1-06
Abb.1-07
KES-200
Druckerkabel: Um Daten auszudrucken verbinden Sie das
15PIN Ende des Druckerkabels mit dem "PC/Drucker" Anschluss
an der rechten Seite des Hauptgerätes und das andere Ende
(25PIN) mit einem Drucker.
Anmerkung: Verbinden Sie niemals das Druckerkabel bevor
das Hauptgerät eingeschaltet ist. Ansonsten kann das
Hauptgerät nicht gestartet werden.
Update Kabel: Um die Software zu aktualisieren verbinden Sie
ein Ende (15PIN) des Kabels mit dem Hauptkabel und das andere
Ende (9PIN) mit dem seriellen Anschluss RS232 am PC.
PC Kabel: Für den Computer Anschluss. Verbinden Sie das
Ende (15PIN) des Kabels mit dem "PC/Drucker Anschluss" am
Hauptgerät (um denselben Anschluss mit dem Drucker zu teilen)
und das andere Ende (9PIN) mit dem seriellen Anschluss RS232
am PC.
Antriebsauswertungs-Steckmodul:
Steckmodul zur Auswertung des Antriebs richtig in den
Steckmoduleinschub am Hauptgerät ein. Das Logo "This Side
Upward" muss dabei aufwärts zeigen. Ansonsten funktioniert
KES-200 nicht.
A-5
4Channel Oscilloscope
Abb.1-08
Führen Sie das
