LAUNCH
7. Zündspule
8. sekundärer Signalschnittsensor
9. sekundäres Signalanschlusskabel
Sicherheitsmaßnahme bei den Anschlüssen
l Benutzen Sie das Oszilloskopkabel als primäres
Signalkabel. Benutzen Sie eine Nadel – oder
Quetschklemme, um den negativen Anschluss der
primären Zündspule zu durchbohren.
l Berühren Sie die Maschinennadel nicht mit der Hand,
denn sie hat eine hohe Spannung.
l Wenn Sie das Zylinder 1 Signalkabel benutzen,
gehen Sie sicher, dass die Seite der Klemme, die mit
" SPARK PLUG SIDE" beschrieben ist, der
Zündkerze von Zylinder 1 gegenüberliegt. Der
Stecker neben dem Generator ist normalerweise die
Zündkerze von Zylinder 1. Nachdem Zylinder 1
angeschlossen
ist,
Bezugsmarkierung ( ▼ )an, die blinkt, wenn das
Ansteuerungssignal gut ist.
l Wenn das Zylinder 1 Signalkabel nicht korrekt
verbunden
ist,
möglicherweise
Hochspannungsdraht von Zylinder 1 unwirksam ist
oder Zylinder 1 nicht gezündet werden kann,
verbinden
Sie
Hochspannungsdraht eines anderen Zylinders Die
Zündungsreihenfolge sollte neu festgelegt werden.
l KES-200 gibt vor, dass das Zylinder 1 Signallkabel
mit dem Zylinder 1 verbunden ist. Die reguläre
Zündungsreihenfolge für einen 4-Zylinderantrieb ist
wie folgt: 1-3-4-2. Wenn die Zylinder 1
Signalklemme mit Zylinder 3 verbunden ist, sollten
die Zündungsfrequenzen in der Reihenfolge 3-4-2-1
angezeigt werden, doch der Bildschirm zeigt die
Zylinder Nummern weiterhin in der Reihenfolge
1-3-4-2. Der gleiche Fall liegt vor, wenn die Zylinder
1 Signalklemme mit Zylinder 2 verbunden ist, die
Zündungsfrequenz sollte in der Reihenfolge 2-1-3-4
angezeigt werden. Und wenn die Zylinder 1
Signalklemme mit Zylinder 4 verbunden ist, sollte
die Anzeige-Reihenfolge 4-2-1-3 sein.
l
Wenn das sekundäre Signalkabel mit dem
sekundärem Hochspannungsdraht verbunden ist,
muss der bronzene Bogen des Fühlers das
Hochsspannungsdraht fest berühren. Kein Abstand
ist
erlaubt.
Wenn
Zündungsfrequenzen messen, gehen Sie sicher, dass
der Bodenkabl geerdet ist.
l Der sekundäre Signalschnittsensor sollte immer
korrekt angeschlossen sein, wenn er benutzt wird.
l Die Zündungsfrequenz könnte instabil sein, wenn die
sekundäre Ansteuerungsmethode gewählt ist.
zeigt
das
Gerät
dann
wird
die
Frequenz
nicht
angezeigt.
Falls
das
Signalkabel
mit
Sie
primäre/sekundäre
KES-200
Primäre Zündungsfrequenz

Frequenzanzeige

Wenn eine Einheit im Hauptmenü für
DISTRIBUTOR oder DLI ausgewählt ist, erinnert der
Bildschirm den Anwender den Testkabel anzuschließen.
Wenn das Testkabel korrekt angeschlossen ist und das
Eingangssignal erkannt wird, dann wird die primäre
Zündungsfrequenz sofort auf dem Bildschirm angezeigt.

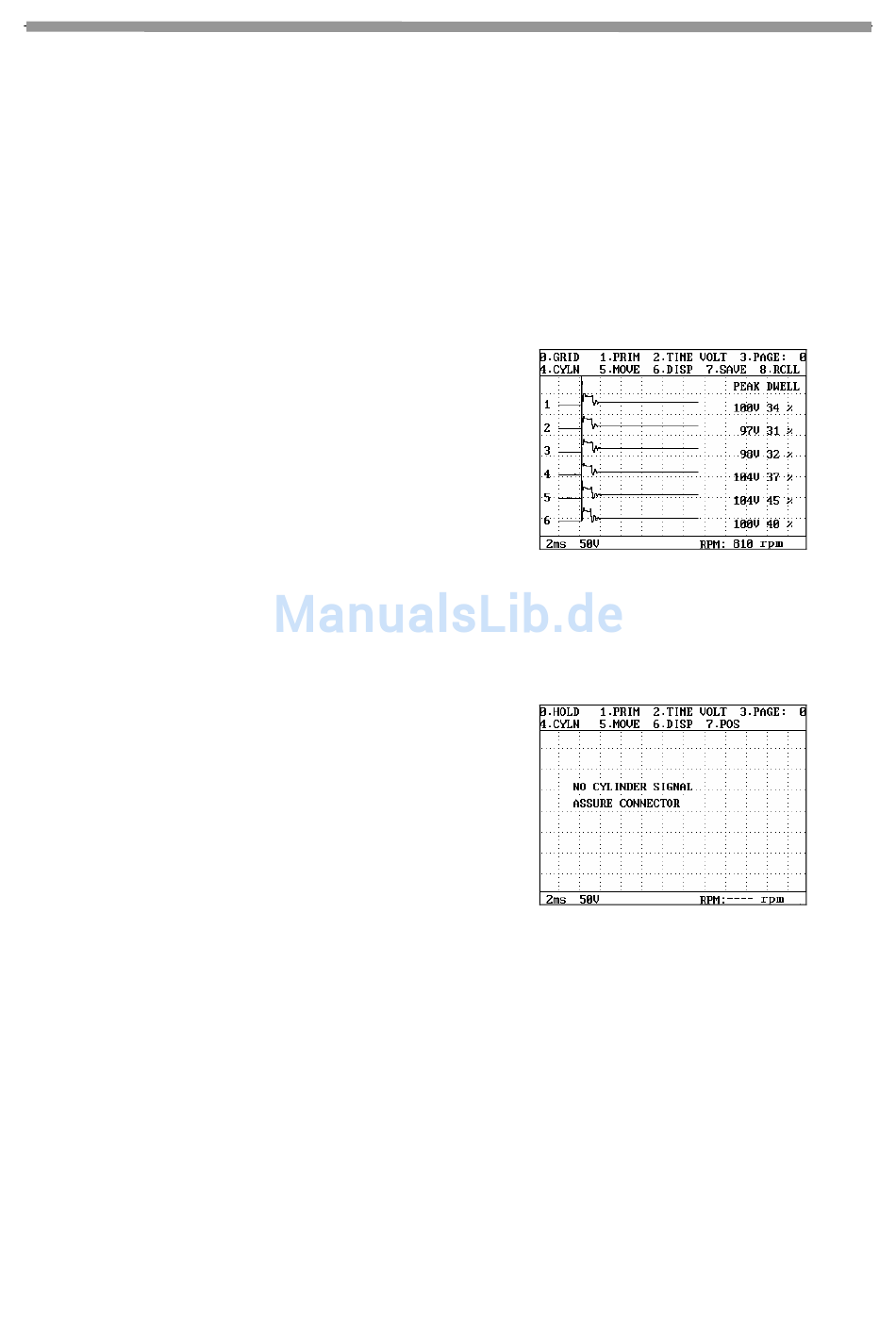

Siehe Abb.4-13.
eine
der
Die primäre Frequenz ist die Eingangsfrequenz, die
angezeigt wird, wenn der Zündungsfrequenztest beginnt.
dem
Wenn der primäre Kabel nicht korrekt angeschlossen ist,
zeigt der Bildschirm, wie in Abb.4-14, folgendes an:
Wenn der Zylinder 1 nicht korrekt angeschlossen ist, während
des Testens der VERTEILER oder DLI Zündungsfrequenz, zeigt
der Bildschirm auch Ratschläge an, um den Anwender daran zu
erinnern das Kabel wiederholt anzuschließen.
Wenn die oben gezeigte Nachricht erscheint, kann der
Anwender den Zündungsfrequenztest verlassen und die
Oszilloskop-Funktion im Hauptmenü auswählen.
Dann betreten Sie die [2.AUTO SETTING CHAN (CH1)]
Funktion, um die [10.PRIMARY IGNITION] Function
für diesen Sensorentyp auszuführen.
Wenn der Antrieb läuft, muss die Zündspule primäre
Spannung erzeugen und eine Frequenz wird auf dem
Bildschirm angezeigt. Wenn keine Frequenz angezeigt
wird muss der primäre Kabel falsch angeschlossen sein.
D-6
Starting System Analysis
Abb.4-13
Abb.4-14
