von Kes-200 gespeichert werden, allerdings werden die
Frequenzdaten wieder gelöscht, wenn der Anwender die
Zündungsfrequenz Funktion verläst. Um die Frequenzen
für längere Zeit aufzubewahren, muss der Anwender sie
im internen Speicher von KES-200 speichern. Der
Anwender kann die gespeicherte Frequenz auf den PC
herunterladen, um sie weiter zu analysieren.
Um die Daten zu speichern, wählen Sie die Speicheradresse
aus und drücken Sie dann die [ENTER] Taste. Die Adresse
mit den gespeicherten Daten wird mit dem Zeichen " * "
markiert.
12. [8. RCLL] – Um gespeicherte Frequenzdaten
abzurufen
KES-200 hat 8 Adressen, um Frequenzen zu speichern.
Wenn [8.RCLL] gedrückt ist, werden die acht
Erinnerungsadressen aufgelistet. Die Adresse mit den
gespeicherten Daten ist mit dem Zeichen " * " markiert.
Drücken Sie die [▲] [▼] Tasten, um die gewünschte
Adresse auszuwählen und drücken Sie dann die [ENTER]
Taste, um die Frequenz abzurufen. Um die Frequenz zu
löschen, drücken Sie die [▲] [▼] Tasten, um den
Positionsanzeiger auf die entsprechende Adresse zu
bewegen und drücken Sie dann die [ERASE] Taste, um
die Frequenz zu löschen.
Primäre Zündungsfrequenz von 5-CYL 6-CYL &
8-CYL Antrieb mit Verteiler
Die Zündungs-Reihenfolge des 4-Zylinder Antriebs ist
unveränderlich: 1-3-4-2. Anders als beim 4-Zylinder
Antriebstest muss die Zündungs-Reihenfolge während des
Tests für Antriebe mit 5-Zylinder, 6-Zylinder oder
8-Zylinder von Hand eingegben werden. Andere Abläufe
sind dieselben wie beim 4-Zylinder Antrieb.
Eingabe der Zündungs-Reihenfolge:
Wählen Sie im Hauptmenü von DLI oder VERTEILER
das Element aus, in dem die Nummer der Zylinder mehr
als 4 beträgt. Auf dem Bildschirm erscheint eine
Dialogbox,
die
den
Zündungs-Reihenfolge einzugeben. Die vorgegebene
Zündungs-Reihenfolge des Gerätes ist: 1-2-3-4-5-6.
Wenn eine andere Zündungs-Reihenfolge gebraucht wird,

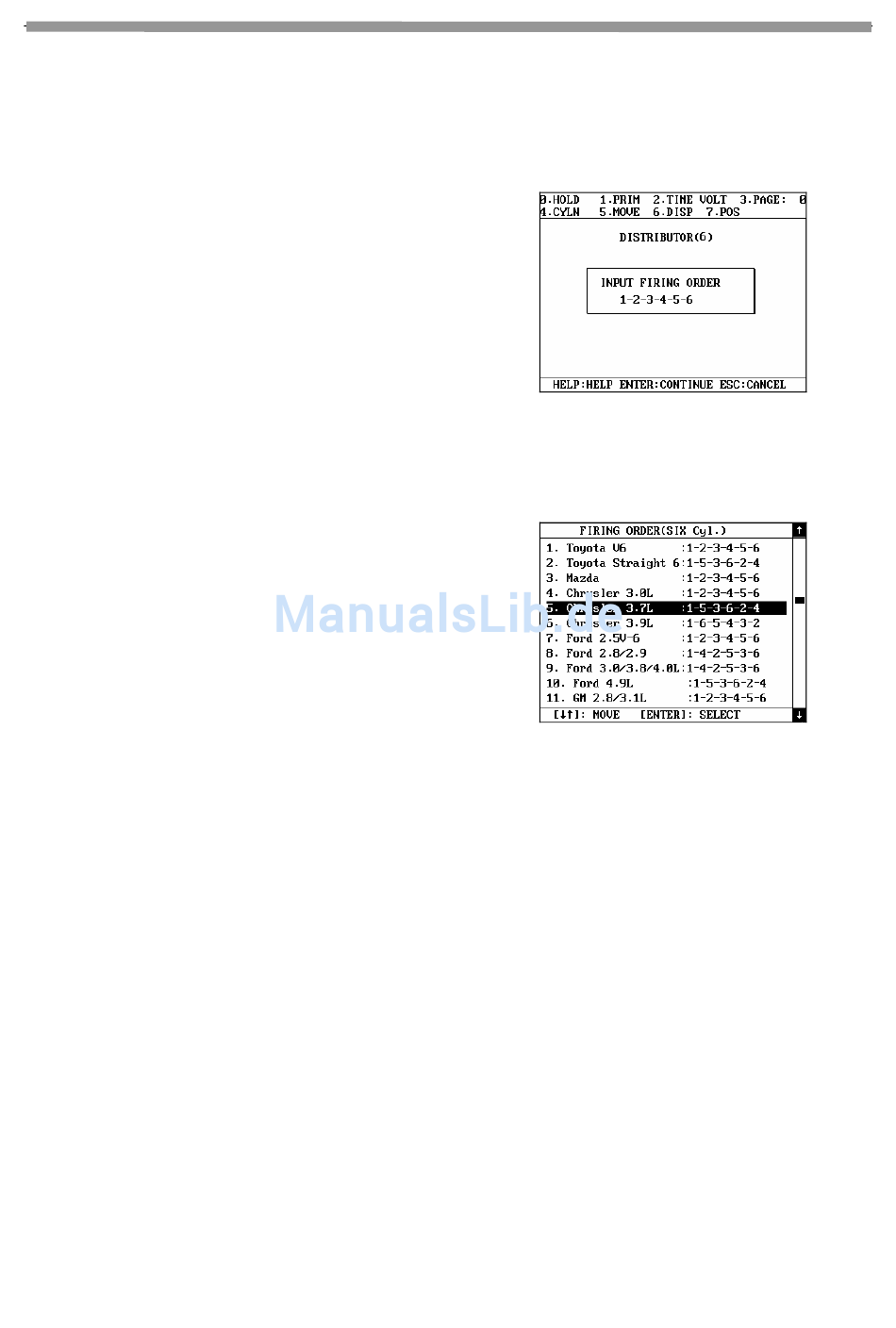

dann muss sie eingegeben werden. Siehe auch Abb. 4-21.
Geben Sie eine neue Zündungs-Reihenfolge mit den
Anwender
bittet,
die
KES-200
Nummerntasten ein und drücken Sie dann die [ENTER]
Taste. Wenn die Zündungs-Reihenfolge zum Beispeiel
1-5-3-6-2-4 beträgt, drücken Sie [1], [5], [3], [6], [2] und
[4] in dieser Reihenfolge und drücken Sie dann die
[ENTER] Taste.
Der Anwender kann außerdem die [HELP] Taste drücken,
um Information über die Zündungs-Reihenfolge bei
verschiedenen Fahrzeugen zu erhalten. Siehe Abb.4-22.
Anmerkung: KES-200 bietet Hilfe Informationen über
Zündungs-Reihenfolgen
Zündungsfrequenz-Funktion kann der Anwender die [HELP]
Taste im Hauptmenü drücken, um relevante Informationen
zu erhalten.
Sekundäre Zündungsfrequenz
Schließen
Sie
Schaltdiagramm, für die sekundäre Zündungsfrequenz an.
Nach dem Eintreten in das Frequenz-Anzeige Menü,
wählen Sie [1. PRIM] und eine Dialogbox erscheint.
Dann wählen Sie [Secondary Ignition Waveform], die
sekundäre Zündungsfrequenz wird abgelesen. Die
Kontrolle über die Frequenzanzeige ist dieselbe wie bei
der primären Zündungsfrequenz, welche hier nicht
wiederholt wird. Das Beispiel für eine sekundäre
Zündungsfrequenz eines 6-Zylinder Antriebes wird in
Abb. 4-23 angezeigt.
D-9
Starting System Analysis
Abb.4-21
Abb.4-22
an.
In
das
Kabel,
entsprechend
der
dem
