LAUNCH

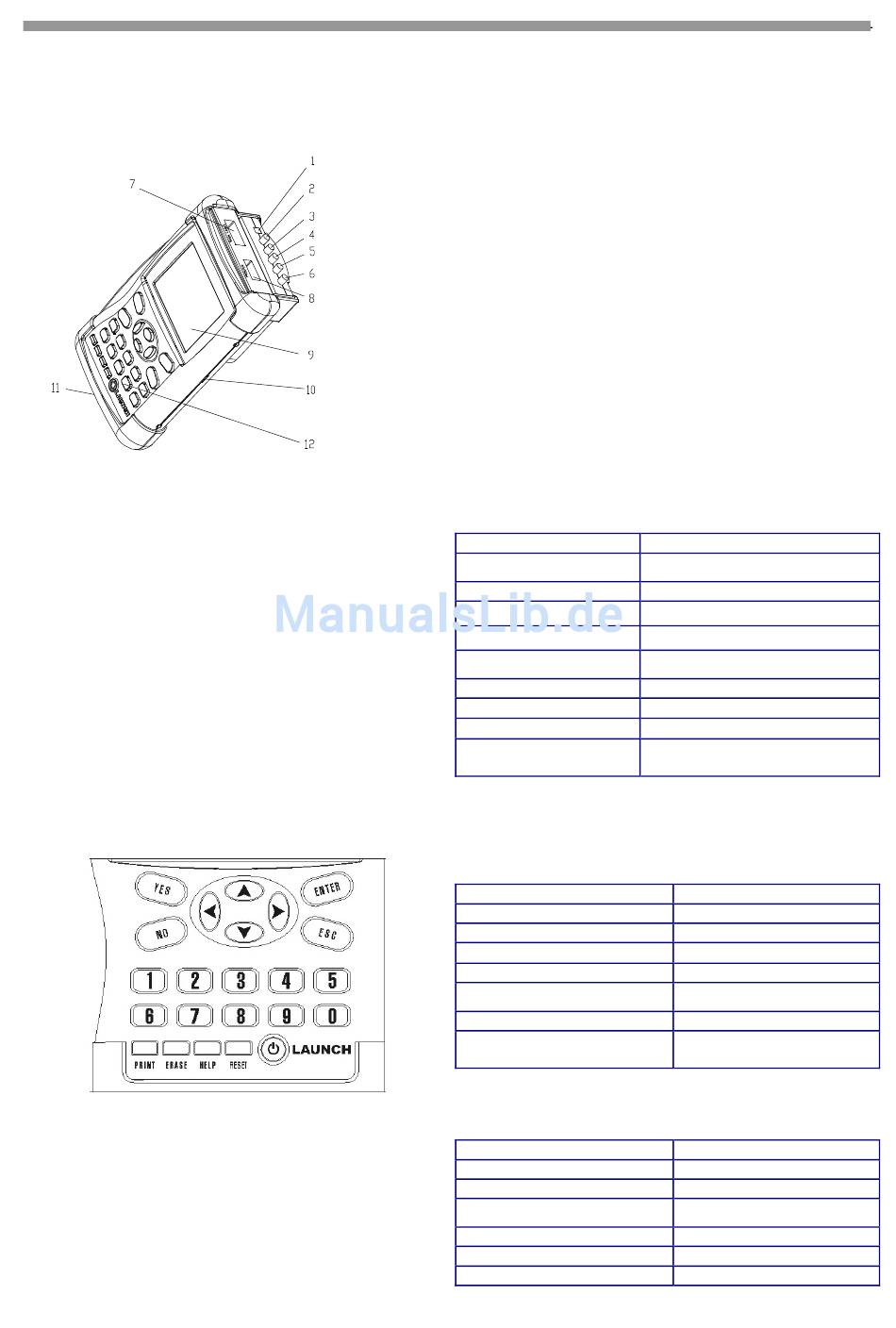

Einführung des Hauptgerätes
Inhaltsübersicht von KES-200
1.
Externe 12V DC Netzschalter.
2.
Kanal 5 (Boden)
3.
Kanal 4
4.
Kanal 3
5.
Kanal 2
6.
Kanal 1
7.
Anschlusskabel Schnittstelle
8.
PC & Drucker Schnittstelle
9.
LCD Anzeige
10. Kontrast Einsteller
11. Steckmoduleinschub
12. Tastatur
Tastatur
KES-200 ist mit einer 23-Tasten-Tastatur ausgestattet, siehe
Abb.1-02.
Die Tastatur ist in drei Kategorien unterteilt: Nummerntasten,
Funktionstasten und Anzeigetasten.
Nummerntasten [0]-[9]: Zum Aussuchen eines
1.
bestimmten Elements oder um Nummern einzugeben.
Funktionstasten:
2.
auszuführen.
[HELP]: Um Hilfe-Information anzuzeigen. [PRINT]: Um
Abb.1-01
Abb.1-02
Um
eine
bestimmte
KES-200
Daten auszudrucken.
[ERASE]: Um Daten oder Fehlercodes zu löschen.
[RESET]: Um die Haupteinheit zurückzusetzen.
[ESC]: Um das momentane Menu oder die momentane
Funktion zu verlassen.
[ENTER]: Wenn eine Funktion ausgewählt ist, pressen Sie
die [ENTER] Taste, um die Funktion zu betreten.
[YES]: Um die ausgesuchte Funktion zu bestätigen.
[NO]: Um die ausgesuchte Funktion abzubrechen.
[POWER]: Um das Gerät ein - oder auszustellen. Um das
Gerät auszustellen, drücken Sie [POWER] und halten es für
eine Sekunde gedrückt, bis ein Schließ-Dialog-Feld
erscheint. Das Hauptgerät schaltet sich automatisch ab.
Anzeigetasten: Beinhaltet die [▲] [▼] [◄] [►] Tasten.
3.
Sie werden benutzt, um ein Menu oder eine bewegende
Wellenform auszusuchen.
Technische Einzelheiten
Haupteinheit
Einheit
Anzeige
Tastatur
Summer
Speicher-Steckmodul
Arbeitstemperatur.
Relative Luftfeuchtigkeit
Stromversorgung
Netzanschluss
Drucker
Oszilloskop
Einheit
Anzahl von Kanälen
Spannungs DIV
Zeit
Frequenzweite
Spannungsmessung
Vergrößerung: Anzahl für Frequenzen
Dynamischer Frequenzspeicher
Multimeter
Einheit
Spannung
Stromstärke
Widerstand
Frequenz
Funktion
Aussteuerung
Batterienspannung
A-3
4Channel Oscilloscope
Technische Einzelheit
320×240 LCD Anzeige
23 leitfähige Gummitasten
Key Press & Trouble Indicating
PCMC2A Schnittstellen-Steckmodul
-30ºC~+50ºC
weniger als 90%
Gleichstrom 12V
Standard RS232
handelsüblicher Drucker (unterstützt PCL
Sprache), z.B.: HP Laser Jet 6L
Technische Einzelheiten
4
0.1V~20V DIV
25µs~20s
500kHz
Gleichstrom±150V
höchstens. 5 Mal.
50 Seiten on-line Speicher; 8 Seiten
off-line Speicher
Technische Einzelheiten
Gleichstrom – 120~+120V
-0.4~0.4A
0.0~40.0MΩ
1Hz~100kHz
0~100%
9~15V
