LAUNCH
Anwender die Spannung von CH1 im Messbereich von
DC -120V to +120V messen.
Anzeigeformat:

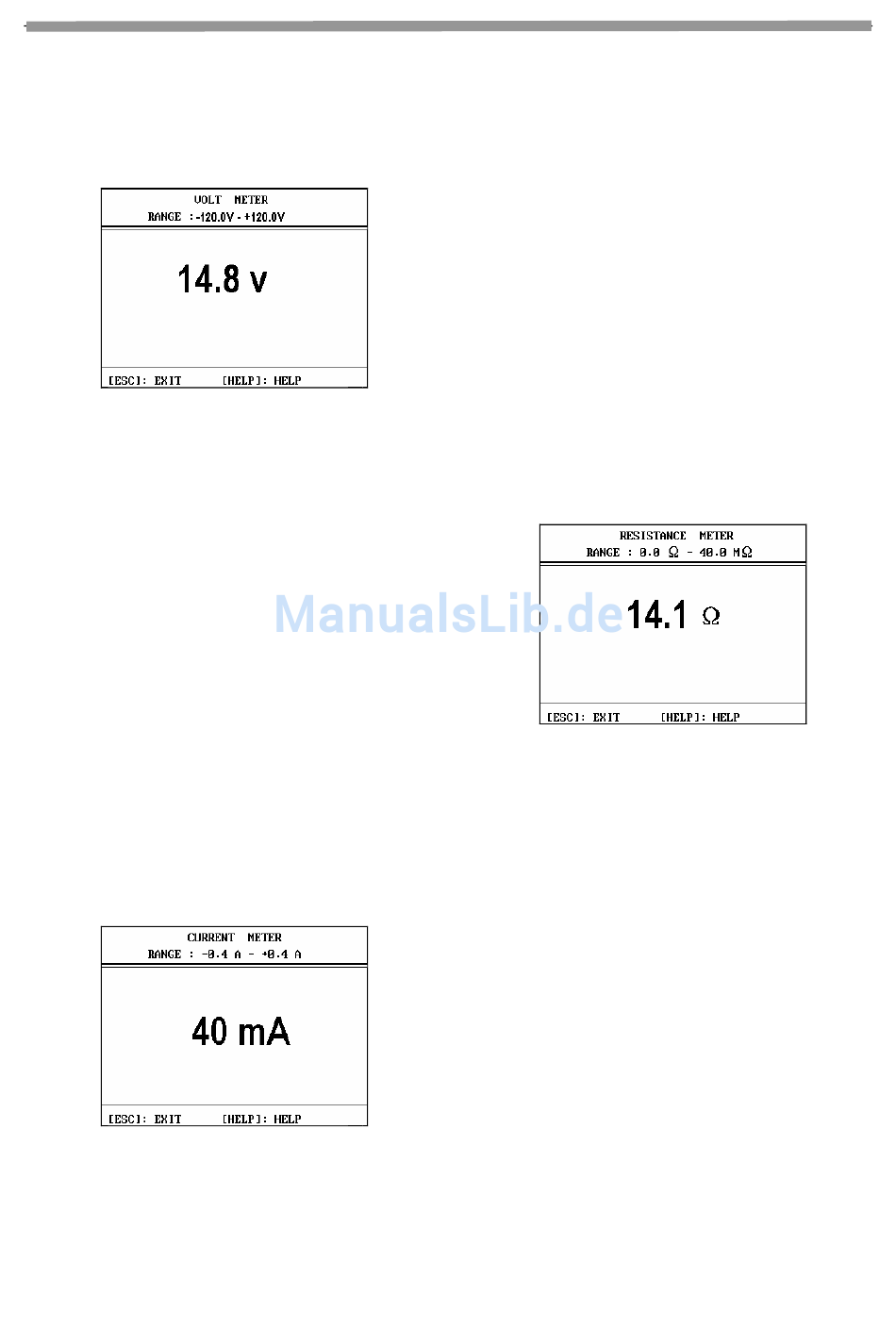

Die Anzeige des Spannungsmessverfahrens ist dargestellt
in Abb.3-03.
Der Messbereich der Spannung ist oben auf dem
Bildschirm
angezeigt.:
Spannungsmesswert wird in der Mitte des Bildschirms
angezeigt.. Der Anwender kann die [ESC] Taste drücken,
um in das obere Menü zurückzukehren, oder Sie können
die [HELP] Taste drücken, um die Hilfe- Information zu
prüfen.
Stromstärkemessverfahren
Wählen Sie [2.CURRENT] im Hauptmenü von
Multimeter,
die
Stromstärkemessverfahren ein. Nach dem das Bodenkabel
geerdet und der Fühler mit dem zu testenden Objekt
verbunden wurde kann der Anwender die Stromstärke von
CH2 messen. Der Messbereich beträgt: – 0.4 ~ +0.4A .
Anzeigeformat:
Die Anzeige des Stromstärkemessverfahren ist angezeigt
in Abb.3-04.
Der Messbereich der Stromstärke ist oben auf dem
Bildschirm angezeigt.:: – 0.4 ~ +0.4A ..
Der Stromstärkemesswert wird in der Mitte des
Bildschirms angezeigt.. Der Anwender kann die [ESC]
Abb. 3-03
-120V
~
+120V .
Gerät
tritt
in
Abb. 3-04
KES-200
Taste drücken, um in das obere Menü zurückzukehren,
oder Sie können die [HELP] Taste drücken, um die Hilfe-
Information zu prüfen.
Widerstandsmessverfahren
Wählen Sie [3.RESISTANCE] im Hauptmenü von
Multimeter,
Widerstandsmessverfahren
Bodenkabel geerdet und der Fühler mit dem zu testenden
Objekt verbunden wurde kann der Anwender den
Widerstand von CH1 messen. Der Messbereich beträgt::
0.0~40.0MΩ .
Anzeigeformat:
Der
Die Anzeige des Widerstandsmessverfahren ist angezeigt
in Abb.3-05.
das
Der Messbereich des Widerstandes ist oben auf dem
Bildschirm angezeigt: 0.0~40.0MΩ .
Der Widerstandsmesswert wird in der Mitte des
Bildschirms angezeigt.. Der Anwender kann die [ESC]
Taste drücken, um in das obere Menü zurückzukehren,
oder Sie können die [HELP] Taste drücken, um die Hilfe-
Information zu prüfen.
Dichtemessverfahren
Wählen Sie [4.FREQUENCY] im Hauptmenü, das Gerät
tritt in das Dichtemessverfahren ein. Nach dem das
Bodenkabel geerdet und der Fühler mit dem zu testenden
Objekt verbunden wurde kann der Anwender die
Signaldichte von CH1 und CH2 im Messbereich von 1.0
–
100.0KHZ
Dichtemessverfahren ist angezeigt in Abb.3-06.
C-3
Zündungsfrequenz
das
Gerät
tritt
ein.
Nach
Abb. 3-05
messen.
Die
Anzeige
in
das
dem
das
des
