Zündungsfunktion - LAUNCH TECH KES-200 Bedienungsanleitung

LAUNCH
Wählen Sie [6.PC LINK] in der Oszilloscopfunktion um
direkt zum PC Anschluss Programm zu gelangen.

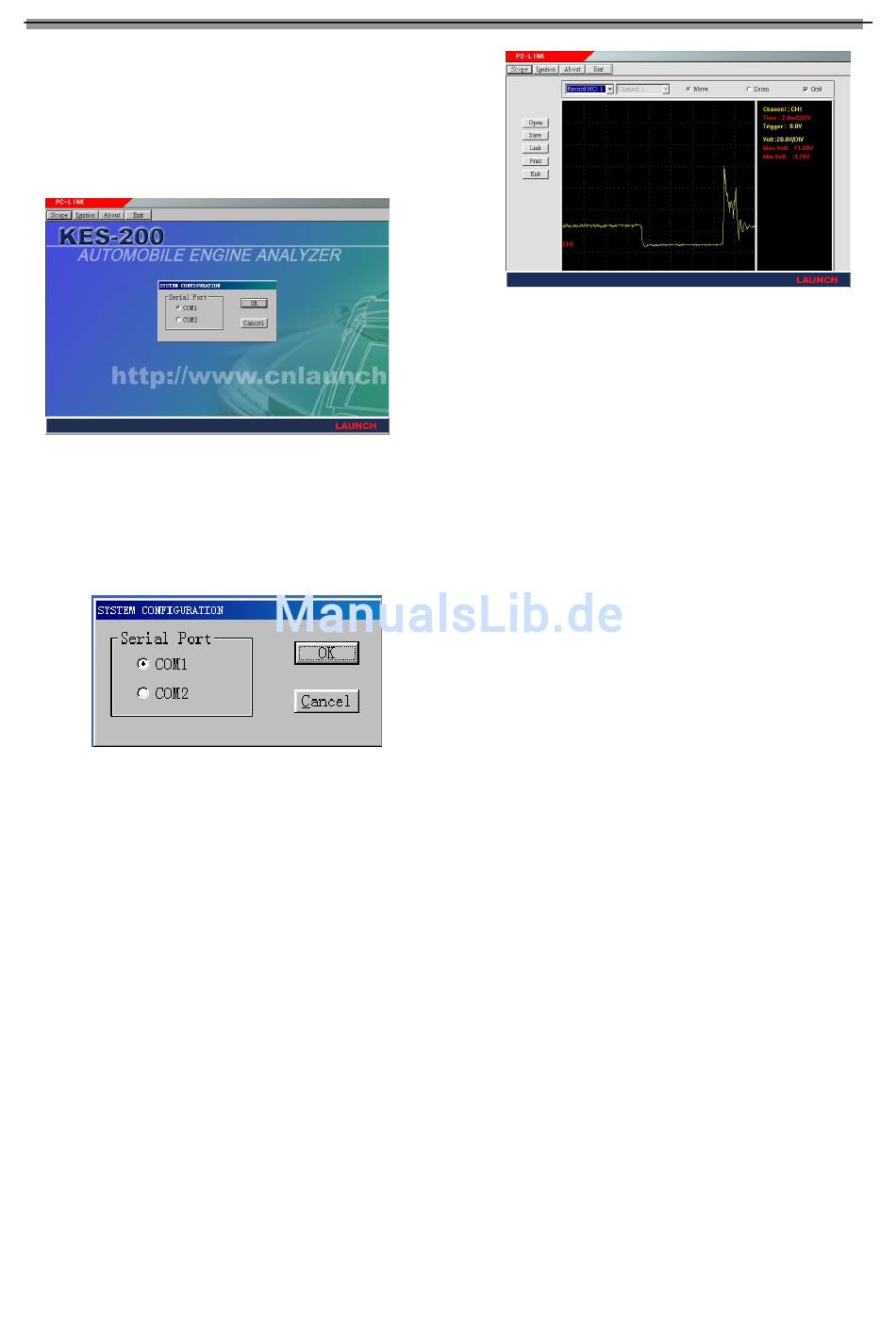

Um in die Oszilloscopfunktion zu gelangen, klicken Sie
bitte den [Scope] Button im allgemeinen Interface, wie in
Abb. 8-02 gezeigt.
Systemaufbau
Diese Funktion wird hauptsächlich verwendet, um den
Kommunikationsport (COM1 or COM2) einzurichten (siehe
Abb.8-03).
Öffnen
Diese Funktion ermöglicht es, bereits im Computer
gespeicherte Signale aufzurufen. Die Endung der
Oszilloscopsignaldateien ist [.OSC]. Um eine Datei zu
öffnen rufen Sie bitte das Pull-Down Menü auf und
klicken dann an der gewünschten Stelle die [OPEN]
Taste.
Speichern
Diese Funktion ermöglicht es Ihnen, das aktuelle Signal
auf Ihrem Computer zu speichern. Während Sie die
Funktion nutzen, klicken Sie bitte das [SAVE] Icon; dann
wählen Sie die gewünschte Datei aus der Dialogbox.
PC Anschluss
Diese Funktion lädt die Zündungssignale. KES-200 wird
sämtliche gespeicherte Signalaufzeichnungen an den
Computer senden. Nach Beendigung dieses Vorgangs
wird die erste Signalaufzeichnung auf dem Bildschirm
angezeigt (siehe Beispiel in Abb.8-04).
-02
Abb.8-03
Nun kann der Benutzer sämtliche aufzuzeichnenden
Signale auswählen. Die Anzahl der zu speichernden
Signale sollte allerdings nicht mehr als acht Stück
betragen. Für eine bessere Darstellung der Signale sollte
die folgende Funktion gewählt werden:
Abb.8
Channel: Wählen Sie ein Kanalsignal im Pull-Down
Menü aus, der aktuelle Kanal ist links vom Signal in rot
vermerkt.
Move: Bewegen Sie die Signale mit den [▲] [▼] [◄] [►]
Tasten, und passen Sie die Lage des Signals an.
Versichern Sie sich, dass die [MOVE] Taste gewählt
wurde, bevor Sie diese Funktion nutzen.
Zoom in/out: Sie können die Signale auch im Zoom
betrachten, wenn Sie die [▲] [▼] [◄] [►] Tasten nutzen,
und dann die Zeit- und Spannungseinheit jeder Zelle
justieren. Bitte wählen Sie zu [ZOOM IN/OUT] aus. Das
Zeitintervall wird automatisch in der Reihenfolge
10ms-5ms-2ms-1ms wechseln, die Spannungsskala in
der Reihenfolge1-2-5-10.
Drucken
Diese Funktion kann genutzt werden, um die Signale und
Dateien zu drucken.
Beenden
Hiermit wird die Funktion beendet und zum Hauptmenü
zurückgekehrt.
Zündungsfunktion
Die Funktion der Zündungsspeicherung ist dazu da, die
bereits im Gerät gespeicherten Zündungssignale auf
dem PC zu speichern. Wählen Sie bitte die [7.PC LINK]
Funktion der Zündungsfunktion, um das Programm sofort
zu starten.
Klicken Sie die [Ignition] Taste im allgemeinen Interface,
und das System wird wie in Abb.8-05 in die
Oszilloscopfunktion wechseln.
H-3
KES-200
Fig.8-04
