LAUNCH
dem Zigarettenzünder an.
3.
Verbinden Sie ein Ende des Zylinder 1 Signalkabels
mit Kanal 3 von KES-200 und das andere Ende (mit
der
Zylinder
Hochspannungskabel
Fahrzeuges. (Anmerkung: Lassen Sie die Seite mit
der Aufschrift " plug side" auf die Zündkerze
gerichtet).
4.
Verbinden Sie das Ende mit der Klemme des
Zylindersperr-Kabels mit der primären Zündspule.
(Anmerkung: rot zum Pluspol und schwarz zum
Minuspol), und das Ende mit dem 15PIN
Gerätestecker mit dem Anschlusskabel. Verbinden
Sie das andere Ende des Anschlusskabels mit der
" Anschlusskabel" Oberfläche
Hauptgerätes.
Anmerkung:
♦ Versichern Sie sich, dass Sie den Antrieb nach dem
Anschließen der Kabel starten.
♦
Versichern Sie sich, dass sie den Fühler nicht
berühren, da auf diesem während des Testens
Spannung liegt.
♦ Der Zylinderleistungstest kann nicht ausgeführt
werden, wenn die Anschlüsse nicht korrekt sind.
Arbeitsschritte

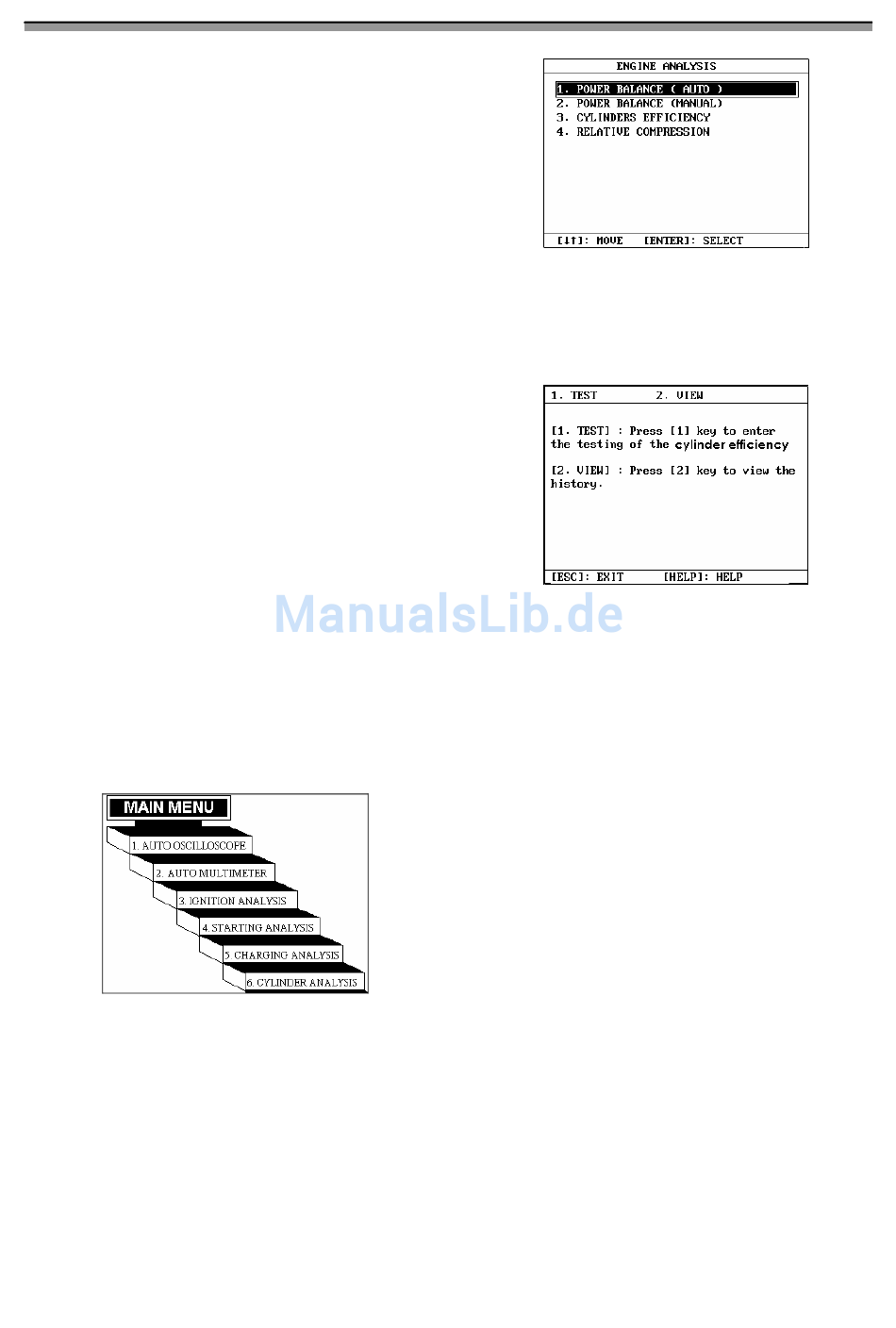

Drücken Sie auf der Startoberfläche eine beliebige Taste
(außer [Reset], [Power] und [Exit]), der Bildschirm wird
das Hauptmenü anzeigen, siehe Abb.7-26.
Drücken Sie [6], um [6. cylinder analysis] auszuwählen,
der Bildschirm wird die Anzeige, wie gezeigt in Abb.7-27,
anzeigen.
1
Signalklemme)
mit
von
Zylinder
des
KES-200
Abb.7-26
KES-200
dem
1
des
Drücken Sie [3], um [3. cylinder efficiency] auszuwählen,
der Bildschirm wird die Anzeige, wie gezeigt in Abb.7-28,
anzeigen.
G-10
PC Link
Abb.7-27
Abb.7-28
