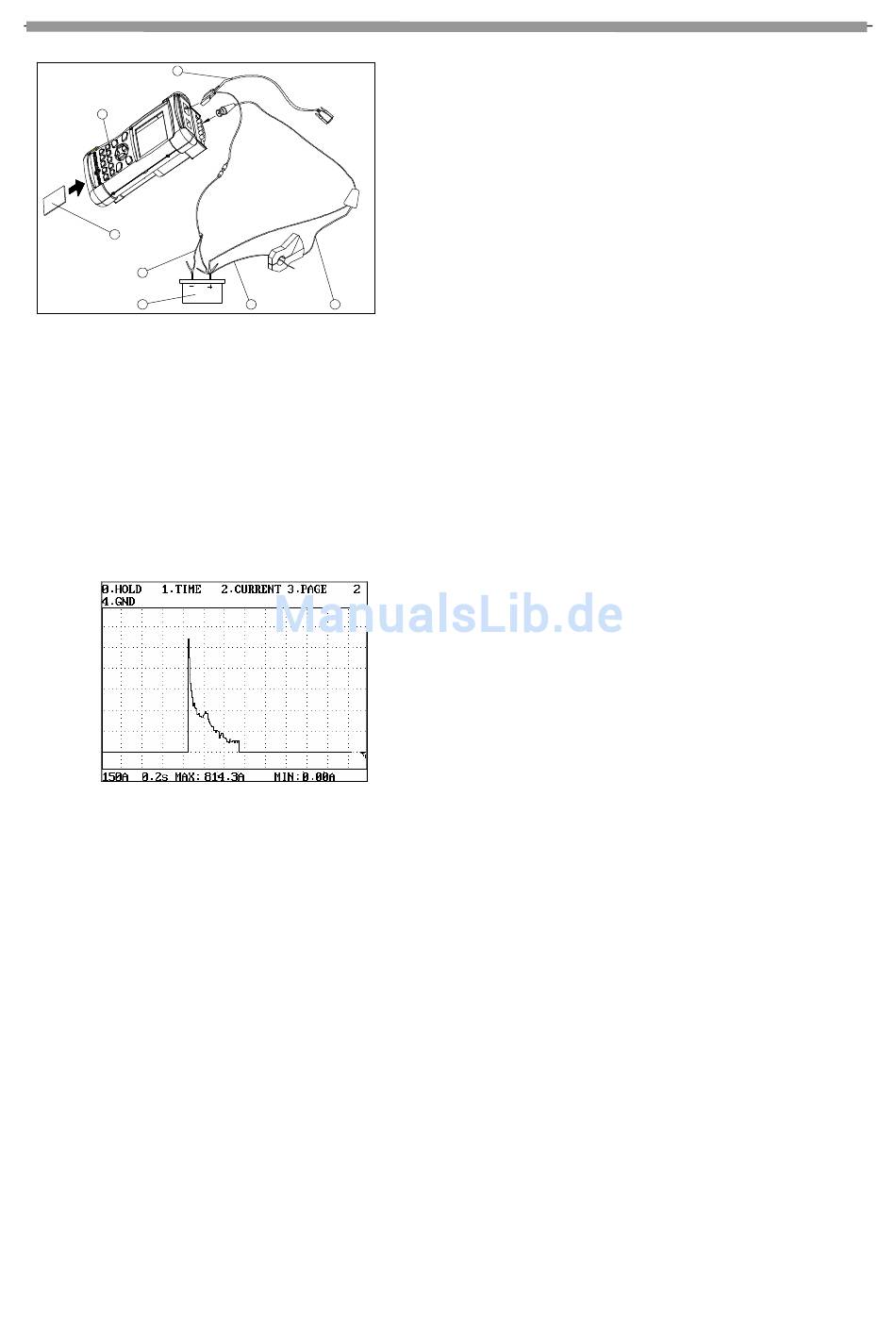

1-KES-200 Hauptgerät
2-Steckmodul für die Motoranalyse
3-Batteriekabel
4-Batterie
5-Stromkabel des Anlassers
6-Stromadapter
7-Hauptkabel
Während des Testvorgangs kann der Benutzer:
l Die Taste [0] drücken, um das ertestete Signal zu
speichern oder neu abzuspielen;
l Die Taste [1] drücken, um das Zeitmultiplex
einzustellen;
l Die Taste [2] drücken, um den Stromdurchlass
einzustellen;
l Die Taste [4] drücken, um die Position der Nulllinie
einzustellen, um eine bessere Diagnose des Signals zu
gewährleisten.
5
6
5-03
Abb. 5-04
KES-200
Abb.
E-3
Charging System Analysis
