um die komplette Frequenz nach oben, unten, links oder
rechts auf dem Bildschirm auszulenken.
7. [6.DISP] – Um den Frequenz Anzeige Modus
auszuwählen: einzeln, parallel, Balkendiagramm oder
Wellendiagramm.
Der vorgebene Frequenz-Anzeige Modus ist ein
Parataxis-Modus. Nach dem Drücken von [6] erscheint
eine Dialogbox in der oberen linken Hälfte des
Bildschirms, wie gezeigt in Abb.4-16.
Es gibt vier Auswahlmöglichkeiten in der Dialogbox. Benutzen Sie
die [▲] [▼] Tasten, um das gewünschte Element auszuwählen
und drücken Sie dann die [ENTER] Taste, um den
Frequenz-Anzeigen Modus zu ändern.
Einzelne Frequenz: Es wird eine Frequenz eines jeden
Zylinders dargestellt. Siehe Abb.4-17
Parallele Frequenz: Es werden Frequenzen von
mehreren Zylindern parappel dargestellt. Siehe Abb..4-18.

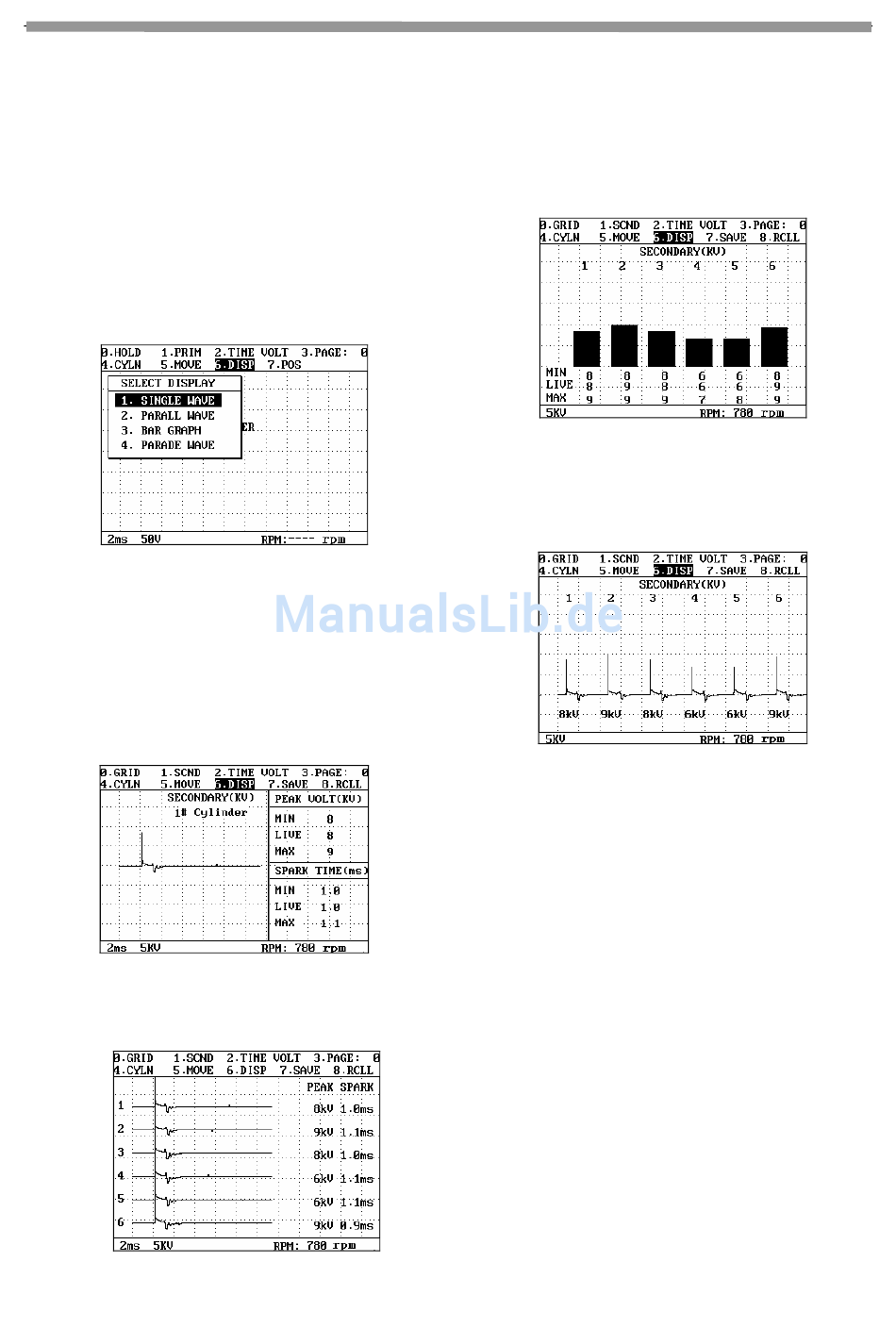

Abb.4-16
Abb.4-17
Abb.4-18
KES-200
Balkendiagramm:
Es wird die maximale Spannung eines jeden Zylinders in
der Form eines Balken und des Wertes dargestellt. Das
Balkendiagramm
Zündungsfrequenz ist angezeigt in Abb.4-19.
Wellendiagramm: Es werden die Frequenzen von
mehreren Zylindern im Wellendiagramm Modus
dargestellt. Siehe Abb.4-20.
8. [7. Positiv/ Negativ]
Es soll die Polarität der Entladung ausgewählt werden und
es ist nur anwendbar bei Antrieben mit einem
unabhängigen
Dual-Zylinder Zündungssystem.
9. [0.RASTER] – Um das Raster auf dem Bildschirm
anzuzeigen/nicht anzuzeigen
10. [aktuelle Seite] – Um die momentane abgespeicherte
Frequenz im erweiterten Funktionsmenü anzuschauen.
KES-200 kann automatisch bis zu 50 Seiten von
Frequenzen abspeichern und stoppen wenn [0.Hold]
gedrückt wird. Der Anwender kann [3.Current Page]
drücken und dann die [▲] [▼] benutzen, um die
momentane Frequenz anzuschauen.
11. [7.SPEICHERN] – Um Frequenzen zu speichern.
Diese Funktion ist dieselbe wie im Oszilloskop Modus.
Bis zu 50 Seiten von Frequenzdaten können automatisch
D-8
Starting System Analysis
von
einer
sekundären
Abb.4-19
Abb.4-20
Zündungsfrequenzsystem
