LAUNCH
Die Zylinderauswertungs-Funktion beinhaltet den
Stromhaushaltstest, den Zylinderleistungstest und den
Test der relativen Zylinderverdichtung.
Stromhaushalt
Die relative Leistung eines jeden Zylinders eines
Antriebes kann durch den Fall in RPM gemessen werden,
wenn der Zylinder nicht eingeschaltet ist. Dies wird als %
der totalen RPM angegeben.
Anmerkung: Der Stromhaushaltstest ist nur anwendbar bei
Antrieben mit 6 oder weniger Zylindern.
Benötigte Geräte und Einzelteile
Um den Stromhaushaltstest durchzuführen, werden
folgende Geräte benötigt:
l
KES-200 Hauptgerät (1PCS)
l
Antriebsauswertungs-Steckmodul (1PCS)
l
Anschlusskabel (1PCS)
l
Batteriekabel (1PCS)
l
Zylinder 1 Signalkabel(1PCS)
l
Zylinder - Sperrkabel (1PCS)
Anschluss

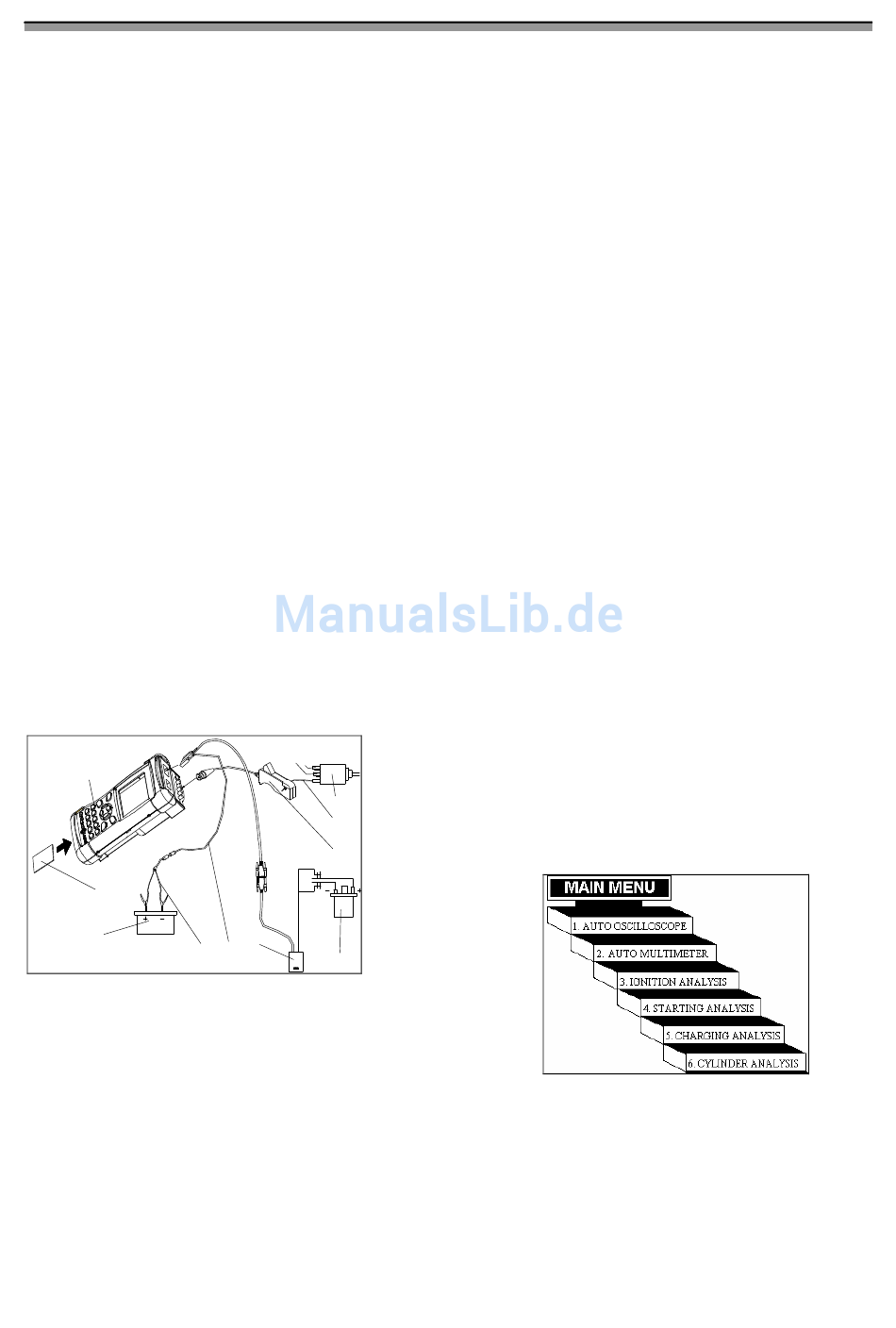

Siehe Abb.7-01 für den Anschluss an die Testkabel.
1
2
3
1.
KES-200 Hauptgerät
2.
Antriebsauswertungs-Steckmodul
3.
Batterie
4.
Batteriekabel
5.
Anschlusskabel
6.
Zylinder-Sperrkabel
7.
Zündspule
8.
Zylinder 1 Signalkabel
9.
Zylinder 1 Hochspannungskabel
10. Verteiler
1.
Fügen Sie das Antriebsauswertungs-Steckmodul in
den Steckmodulschlitz am KES-200 Hauptgerät ein.
2.
Schalten Sie das Hauptgerät an der Batterie oder
10
9
8
6
5
4
7
Abb.7-01
KES-200
dem Zigarettenanzünder an.
3.
Verbinden Sie ein Ende des Zylinder 1 Signalkabel
mit Kanal 3 des KES-200 und klemmen Sie das
andere Ende an das Zylinder 1 Hochspannungskabel.
Versichern Sie sich, dass die Seite mit der Aufschrift
Connect " plug side" in Richtung Zündkerze zeigt.
4.
Verbinden Sie das Ende des Zylinder-Sperrkabels
mit der Klemme an die primäre Zündspule (rot an
" +" und schwarz an " -" ); verbinden Sie den 15PIN
Anschluss an das Anschlusskabel und verbinden Sie
dessen anderes Ende an das KES-200 Hauptgerät.
Anmerkung:
♦
Versichern Sie sich, dass Sie das Testkabel
angeschlossen haben, bevor Sie den Antrieb starten.
♦
Versichern Sie sich, dass Sie den Fühler nicht
berühren, da auf diesem während des Testens
Spannung liegt.
♦
Der Stromhaushaltstest kann nicht ausgeführt werden,
wenn das Gerät nicht korrekt angeschlossen ist.
Arbeitsschritte
Fügen Sie das Antriebsauswertungs-Steckmodul in das
Hauptgerät ein und schalten Sie diese ein. Das Gerät wird
in die Startoberfläche eintreten. Dort drücken Sie eine
beliebige Taste (außer [Reset], [Power] und [Exit]), der
Bildschirm wird das Hauptmenü anzeigen, siehe
Abb.7-02.
Drücken Sie [6], um [6.CYLINDER ANALYSIS]
auszuwählen, der Bildschirm wird die Funktionsanzeige
des ersten Levels anzeigen, siehe Abb.7-03, drücken Sie
[1] oder [2], um den automatischen oder manuellen
Stromhaushaltstest auszuwählen.
G-2
PC Link
Abb.7-02
