LAUNCH
Anzeigenkontrolle
Der Anwender kann die Art der Frequenz-Anzeige
verändern wie sie gerade gebraucht wird, wie zum
Beispeil
zoom
speichern/öffnen etc. Auf dem oberen Teil des Bildschirm
wird das Menü der weiteren Funktionen angezeigt,
Frequenz ist auf dem mittlerem Teil und der Stromstärke
Status ist im unteren Teil zu sehen, z.B. die DIV von Zeit
und Spannung, RPM Antrieb etc.
Beschreibung des Kontrollmenüs:
1. [0.HOLD] – Um die Frequenz-Anzeige anzuhalten
und das erweiterte Menü anzuzeigen.
Das Gerät unterstützt zwei Methoden, eine ist die reguläre
Methode ([0.HOLD] ist nicht ausgewählt), und die andere
ist die „ halt" Methode ([0.HOLD] ist ausgewählt). Das
Menü der ersteren ist regulär und das Menü der letzteren
ist für die erweiterten Funktionen.
Mit den erweiterten Funktionen kann der Anwender eine
genaue Auswertung der Zündungsfrequent vornehmen,
oder eine bestimmte Frequenz speichern/öffnen.
Wenn [0.HOLD] nicht ausgewählt ist, beinhalten die
regulären Funktionen:
[0.Schließen], [1.primär/sekundär], [2.Zeit/ Spannung],
[3.aktuelle Seite], [4. Zylinder Nummer], [5.Auslenkung],
[6.Anzeige], and [7.Positiv/negativ]
Wenn [0.HOLD] ausgewählt ist, dann sind die Funktionen
wie
folgt:
[0.Raster],
[2.Zeit/Spannung], [3.aktuelle Seite], [4. Zylinder
Nummer], [5.Auslenkung], [6.Anzeige], [7.speichern], [8.
Abruf]
2.
[1.PRIM]
Zündungsfrequenzen anzuzeigen

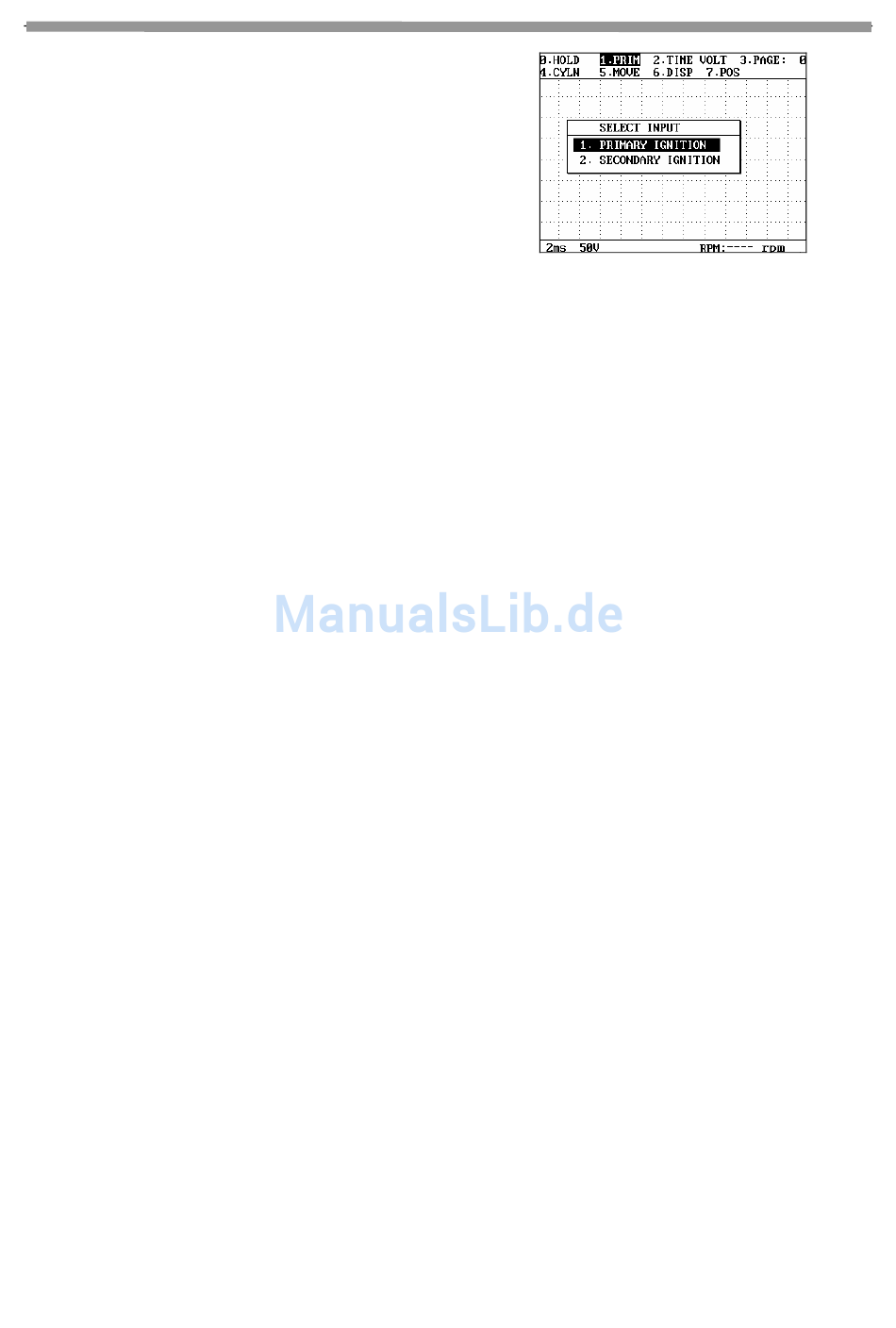

Wenn [1] gedrückt ist, erscheint auf der Fläche für die
Frequenzen-Anzeige,
Zündungsfrequenz Anwahl, siehe Abb.4-15. Drücken Sie
entsprechende Nummerntaste, um primäre oder sekundäre
Zündungsfrequenz auszuwählen.
ein/aus,
bewegen/verändern,
[1.Primär/secundär],
– Um
primäre/sekundäre
eine
Dialogbox
für
KES-200
2. [2.TIME VOLT] – Um die DIV für Zeit und
Spannung einzustellen.
Zeit DIV：Drücken Sie die [◄] [►] Tasten, die Zeit
DIV wird geändert in der Reihenfolge von 0.5ms→
1ms→2ms per Raster. V orgebener Wert ist 2ms.
Spannungs- DIV: Drücken Sie die [▲] [▼] Tasten, und
die Spannungs- DIV wird geändert in der Reihenfolge von
1V → 2V→ 5V → 10V → 20V → 50V → 100V per
Raster. V orgegeben ist 50V per Raster.
Im HOLD und im primären Zündungsfrequenz Modus ist die
Funktion der Spannungseinstellung außer Kraft. Es ist im
sekundären Zündungsfrequenz Modus gültig.
4. [3. PAGE] – Um auszuwählen, dass die Frequenz
Seite auf dem Bildschirm angezeigt wird
KES-200 kann automatisch bis zu 50 Seiten der Frequenz
Daten abspeichern bis [0.HOLD] gedrückt wird. Wählen
Sie [3.PAGE], und drücken Sie dann die [▲] [▼] Tasten,
um die ausgewählte Seite von Frequenzen zu betrachten.
5. [4. CYLN] – Um den Frequenz-Anzeige-Modus für
Zylinder auszuwählen
eine
Nach dem sie in dem Ein-Zylinder Frequenz Anzeige
Modus [4.CYLN] ausgewählt haben, drücken Sie die [◄]
[►] Tasten, um die Frequenz der anderen Zylinder nach
ihrem Wunsch anzuzeigen.
6. [5. MOVE] – Um Frequenzen auszulenken
Drücken Sie [5], um die [5. MOVE] Funktion
auszuwählen. Benutzen Sie die [▲] [▼] [◄] [►] Tasten,
D-7
Starting System Analysis
Abb.4-15
