LAUNCH
Hilfsinformationen zum Oszilloscop

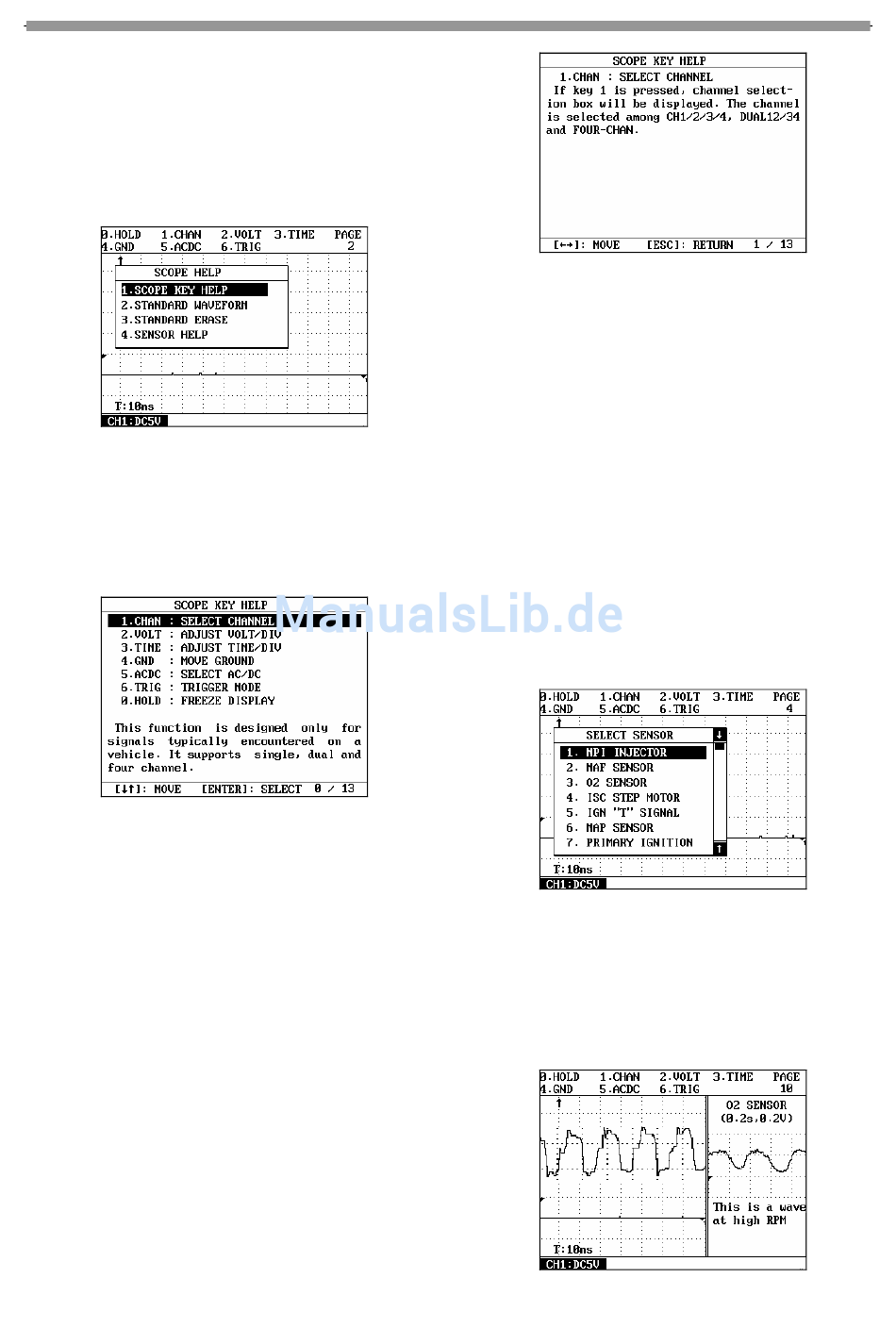

Wenn das Signal angezeigt wird drücken Sie bitte die
Taste [HELP] um das Hilfemenü (siehe Abb. 2-11) zu
sehen. Nutzen Sie die [▲] [▼] Tasten zur Auswahl des
gewünschten Themas.
Allgemeine Hilfe
Wählen Sie [1.SCOPE KEY HELP] um ins Hilfemenü zu
gelangen. Der Benutzer kann die gewünschten Punkte mit
den [▲] [▼] Tasten auswählen, wie in Abb. 2-12 gezeigt.
Diese Funktion enthält 14 Punkte für den NORMAL- und
den HOLD-Modus:
Normalmodus: 1.CHAN, 2.VOLT, 3.TIME, 4.GND,
5.ACDC, 6.TRIG, 0. HOLD
Hold-Modus: 0.GRID, 1. AUTO, 2.CURSOR, 3.ZOOM
OUT, 4.GND, 5.SA VE, 6.RCLL, 7.PAGE
Um die jeweiligen Beschreibungen lesen zu können,
benutzen Sie bitte die [▲] [▼] Tasten, um die
gewünschte auszuwählen, und pressen dann [ENTER].
Die Funktionsbeschreibung wird nun angezeigt. Beispiel:
bei der Auswahl [1.CHAN] wird folgende Beschreibung
gezeigt (Abb. 2-13):
Abb. 2-11
Abb. 2-12
KES-200
Nutzen Sie die [◄] [►] Tasten, um weitere
Funktionsbeschreibungen anzusehen, oder drücken Sie
[ESC] um zum nächsthöheren Menü zurückzukehren.
Standardfrequenzen
Diese Funktion analysiert verschiedene Sensoren bequem
und unkompliziert. Der Benutzer hat hier eine große
Auswahl an Spannungs- und Zeit-DIV , sowie an
Standardsignalen für verschiedene Sensoren
Wenn [2.STANDARD WA VEFORM] im Hilfemenü
gewählt wird, erscheint eine Dialogbox wie in Abb.2-14,
welche Namen von Sensoren und Bedienungselementen
auflistet.
Wählen Sie einen Sensor oder ein Bedienungselement aus
insgesamt 16. Die dazugehörige Frequenz wird sofort auf
dem Bildschirm erscheinen. Beim Beispiel [3. O
SENSOR] werden die Standarddaten dargestellt wie in
Abb.2-15:
B-7
Multimeter
Abb .2-13
Abb. 2-14
Abb. 2-15
