Relative Verdichtung
Die relative Verdichtung eines Antriebszylinders ist ein
Parameter, der sich auf das Verdichten von Ventilen und
Kolben bezieht. Es ist nicht einfach ohne eine Demontage
des Antriebes diesen Parameter zu messen. Wir können
aber die Start-Stromstärke messen, um die Abweichungen
der relativen Verdichtung zu messen und um die
Gleichwertigkeit der Verdichtung eines jeden Zylinders.
Benötigte Geräte und Einzelteile
Um den relativen Verdichtungstest durchzuführen,
werden folgende Einzelteile und Geräte benötigt::
l
KES-200 Hauptgerät
l
Antriebsauswertungs-Steckmodul
l
Anschlusskabel
l
Zigarettenzünder-Kabel oder Batteriekabel
l
Starter-Stromstärke-Adapter
l
Bodenkabel
l
Zylinder 1 Signalkabel
l
Zylinder-Sperrkabel
Anschluss

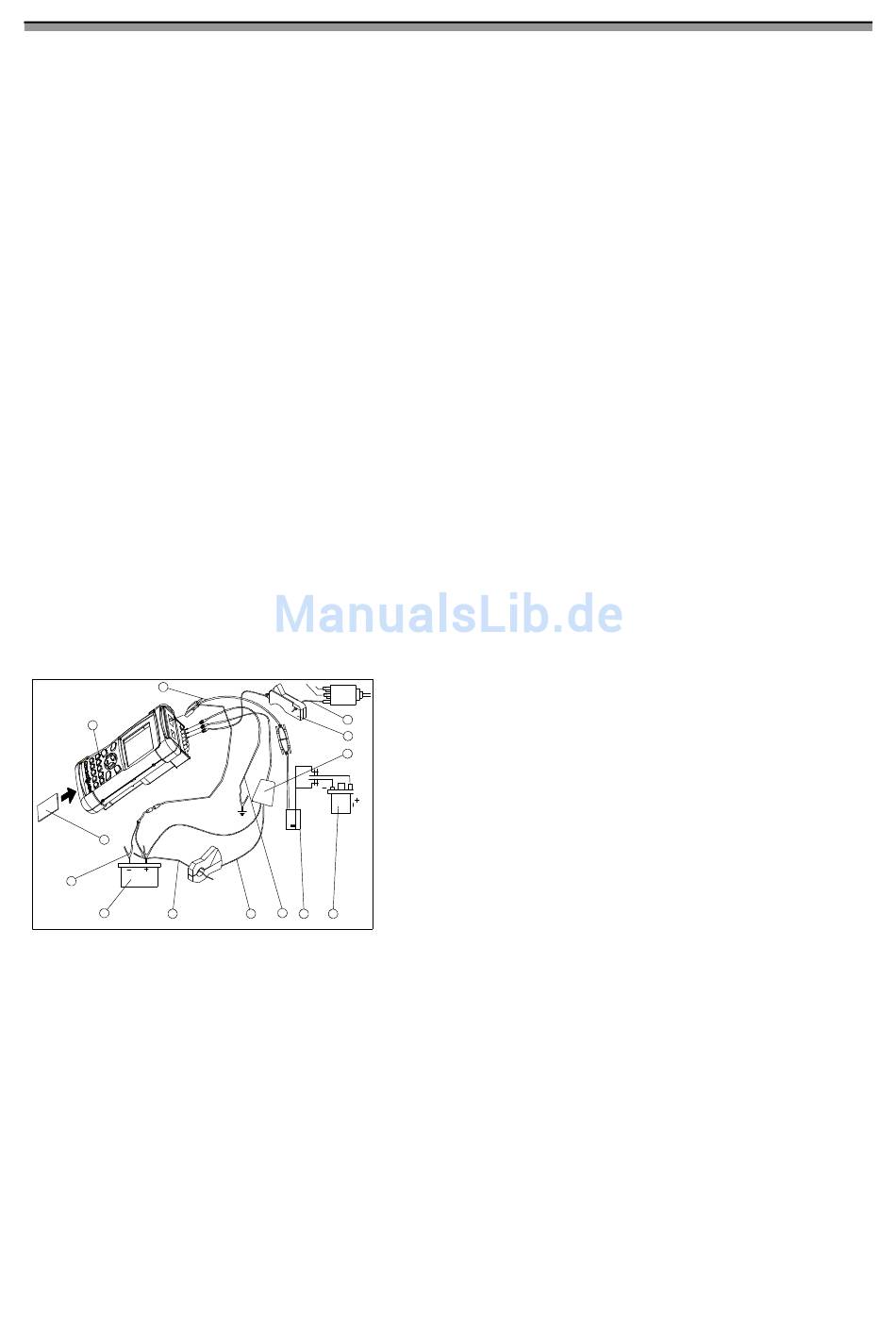

Siehe Abb.7-41, um das Gerät und das Fahrzeug
miteinander zu verbinden.
13
1
2
3
4
5
1. KES-200 Hauptgerät
2. Antriebsauswertungs-Steckmodul
3. Batteriekabel
4. Batterie
5. Starter-Stromstärkedraht
6. Starter-Stromstärke-Adapter
7. Bodenkabel
8. Zylinder-Sperrkabel
9. Zündspule
10. Ein weiteres Ende vom Starter-Stromstärke-Adapter
(an Kanal 4)
11. Zylinder 1 Signalkabel
12. Zylinder 1 Hochspannungskabel
13. Anschlusskabel
12
11
10
7
6
8
9
Abb.7-
41
KES-200
1.
Fügen Sie das Antriebsauswertungs-Steckmodul in
den
Steckmodulschlitz
Hauptgerät ein.
2.
Treiben Sie das Hauptgerät von der Batterie oder
dem Zigarettenanzünder an.
Verbinden Sie ein Ende des Starter-Stromstärke-Adapters
mit Kanal 4 des KES-200 und das andere Ende (mit der
Starter-Stromstärke-Klemme)
Starter-Stromstärkedraht, das mit der Batterie des Fahrzeugs
verbunden ist. (Versichern Sie sich, dass die Richtung des
Pfeils auf dem großen Stromstärke-Klemme mit der
momentanen Richtung des Generator übereinstimmt: wenn
die Klemme mit dem Pluspop verbunden ist, sollte der Pfeil
außerhalb von dem positiven Pol zeigen. Wenn die Klemme
mit dem Minuspol verbunden ist, sollte der Pfeil zu dem
negativen Pol von außerhalb zeigen.)
3.
Verbinden Sie ein Ende des Bodenkabels mit dem
Erdungsteil des Fahrzeugs und das andere Ende mit
Kanal 5 von KES-200.
4.
Verbinden Sie das Ende mit der Klemme des
Zylinder-Sperrkabels mit der primären Zündspule
(rot an " +" und schwarz an " -" ) und den 15PIN
Gerätestecker mit dem Anschlusskabel. Verbinden
Sie das andere Ende des Anschlusskabels mit dem
KES-200 Hauptgerät.
Anmerkung:
♦ Versichern Sie sich, dass alle Kabel korrekt
angeschlossen sind bevor Sie den Antrieb starten.
♦
Versichern Sie sich, dass sie den Fühler nicht
berühren, da auf diesem während des Testens
Spannung liegt.
♦ Wenn das Gerät nicht korrekt angeschlossen ist,
dann kann der relative Verdichtungstest nicht
ausgeführt werden.
♦ Versichern Sie sich, dass das Bodenkabel korrekt
angeschlossen ist, während der Test ausgeführt
wird.
Arbeitsschritte
Auf der Startoberfläche drücken Sie eine beliebige Taste
(außer [Reset], [Power] und [Exit]), der Bildschirm wird
wie in Abb.7-42 zu sehen angezeigt.
