LAUNCH TECH KES-200 Bedienungsanleitung Seite 54

LAUNCH
Vorsicht: Falls während des Testens das Zylinder-Sperrkabel
oder das Anschlusskabel nicht angeschlossen ist zeigt der

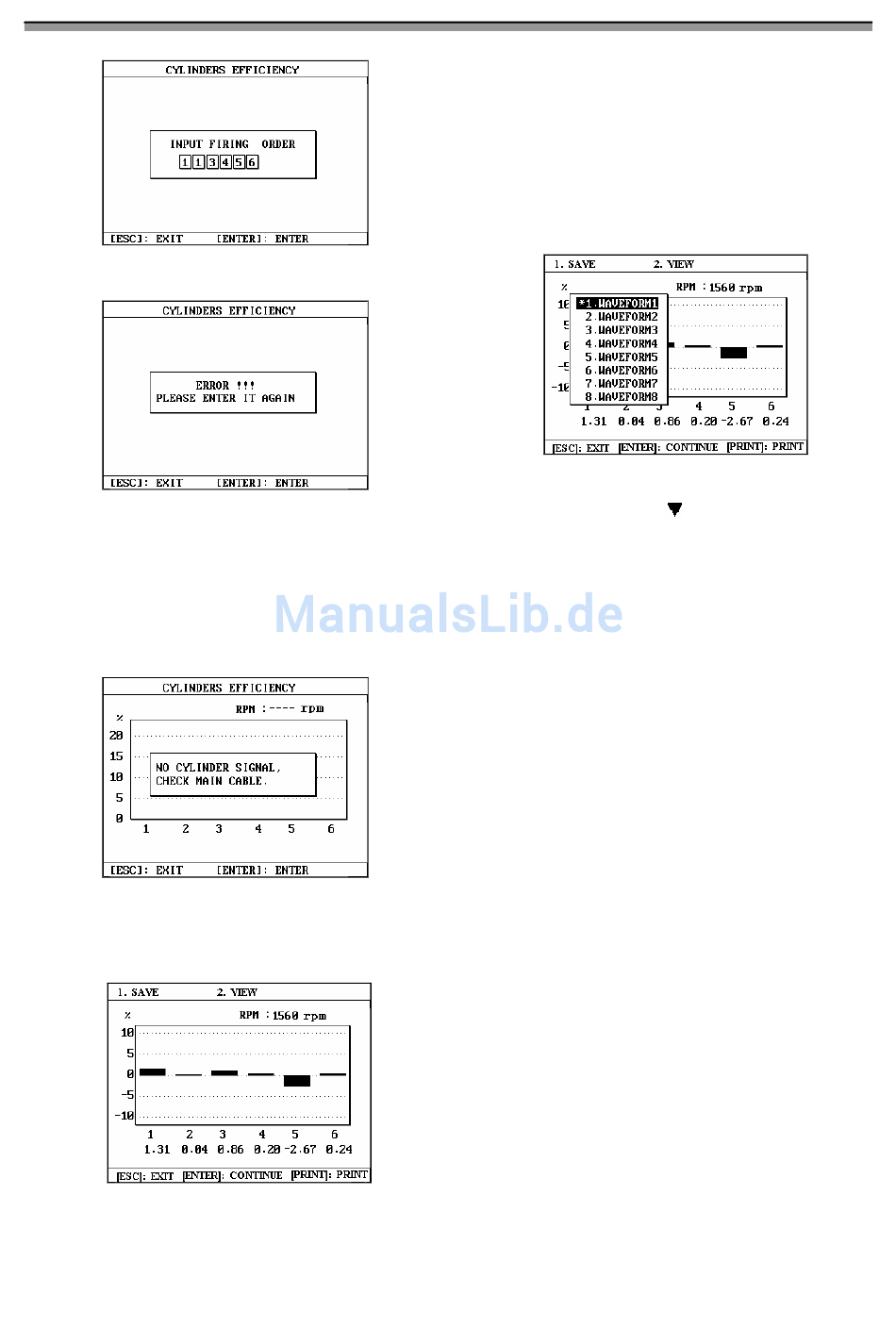

Bildschirm eine Fehlermeldung an, siehe Abb.7-36. In diesem
Fall sollten Sie den Test verlassen, die Kabel neu anschliessen
und es wiederholt versuchen.
Nach dem Test wird KES-200 das Resultat in einem
Balkendiagramm anzeigen, siehe Abb.7-37.
Anmerkung:
Die Nummer unter dem Balkendiagramm ist die
Abb.7-34
Abb.7-35
Abb.7-36
Abb.7-37
KES-200
Zylindernummer, und der Wert unter der Zylinder Nummer
ist der prozentuale Geschwindigkeitsabfall des jeweiligen
Zylinders.
Sie können [1] drücken, um das getestete Resultat zu
speichern. Wenn Sie [1] drücken, dann zeigt der
Bildschirm folgendes an: siehe Abb.7-38.
l Drücken Sie die [[▲] [ ] Tasten, um eine Frequenz
auszuwählen und drücken Sie dann [ENTER], um
das getestete Resultat zu speichern.
l Drücken Sie [2], und Sie können das eben
gespeicherte Testresultat lesen.
l Drücken Sie [PRINT], um das aktuelle Testresultat
auszudrucken.
l Drücken Sie die [ENTER] Taste, um den Test
fortzuführen.
l Drücken Sie die [ESC] Taste, um den Test zu
verlassen.
Anmerkung:
♦
Die abgespeicherte Adresse wird folgendermaßen
markiert: " *" .
♦
Höchstens 8 Frequenzen können gespeichert
werden. Nach dem alle 8 Frequenzen gespeichert
worden und Sie eine neue Frequenz abspeichern
möchten, dann wird die Neue eine der ersten acht
Adressen ersetzen.
♦
Wenn Sie die Adresse mit der Markierung
" *" auswählen, um eine Frequenz zu speichern,
dann wird die Neue die Alte ersetzen, sobald die
[ENTER] Taste gedrückt wurde.
♦ Da die Zündungs-Reihenfolge bei Antrieben mit 4
oder weniger Zylindern feststeht, ist es nicht
notwendig eine Zündungs-Reihenfolge einzugeben,
bevor der Zylinderleistungstest für diese Antriebe
ausgeführt wird.
Das Ergebnis betrachten
Auf der Oberfläche, wie Sie in Abb.7-28 gezeigt wird,
drücken Sie [2], um [2.VIEW] auszuwählen, die
Bildschirmanzeige wird aussehen wie inAbb.7-39.
G-12
PC Link
Abb.7-38
