Der Anwender kann zwischen [1.Bar Graph] und [2.Peak
Wave] wählen. Wenn die [▼] Taste gedrückt wird, um [2.
Peak Wave] auszuwählen, zeigt der Bildschirm die
höchste Frequenz entsprechend dem Balkendiagramm an,
siehe Abb.7-55.
Drücken Sie [2], um die Daten zu speichern (es kann
entweder
in
der
WA VEFORM
Anzeige
Bildschirm wird ein Menü anzeigen, siehe Abb. 7-56.
Drücken Sie die [▼] [▲] Tasten, um aufgenomme Daten
auszuwählen und drücken Sie dann die [ENTER] Taste,
um die Frequenz zu speichern. Wählen Sie zum Beispiel
" 8. Waveform
8" , und drücken Sie die [ENTER] Taste,
die Frequenz wird gespeichert und der Bildschirm wird
angezeigt wie in Abb.7-57.

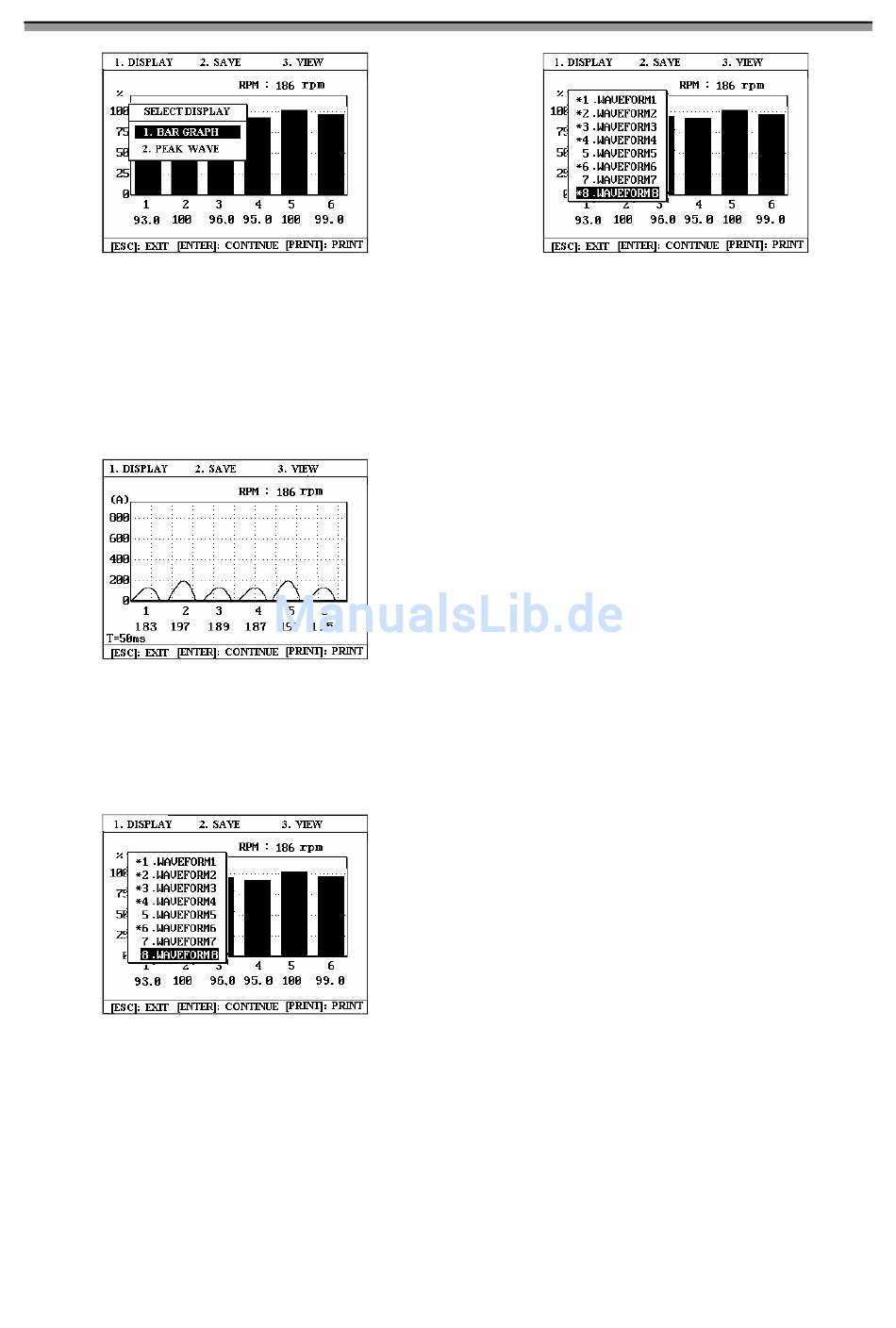

Abb.7-54
Abb.7-55
BAR
GRAPH
oder
ausgeführt
werden),
Abb.7-56
KES-200
Der Anwender kann [3] drücken, um die gespeicherte
Frequenz anzuschauen (entweder als BAR GRAPH oder
PEAK WA VEFORM). Lesen Sie den Absatz " Betrachten
der
getesteten
Beschreibung.
Anmerkung:
♦
Die abgespeicherte Adresse wird folgendermaßen
markiert: " *" .
♦
Höchstens 8 Frequenzen können gespeichert
werden. Nach dem alle 8 Frequenzen gespeichert
worden und Sie eine neue Frequenz abspeichern
möchten, dann wird die Neue eine der ersten acht
Adressen ersetzen.
♦
Wenn Sie die Adresse mit der Markierung
" *" auswählen, um eine Frequenz zu speichern,
dann wird die Neue die Alte ersetzen, sobald die
[ENTER] Taste gedrückt wurde.
PEAK
der
Die folgenden Abläufe können nun ausgeführt werden:
l
Drücken Sie die [PRINT] Taste, um die Frequenz
auszuführen.;
l
Drücken Sie die [ESC] Taste, um das Menü zu
verlassen; oder
l
Drücken Sie die [ENTER] Taste, um wieder in die
Daten für den relativen Verdichtungsdrucktest
einzutreten.
Anmerkung:
angeschlossen ist, wird der Bildschirm, nach der Antrieb
gestartet wurde, wie in Abb.7-53 angezeigt. Es ist notwendig
[ESC] zu drücken, um den Test zu verlassen. to exit the test,
Schließen Sie das Testkabel wieder an und wiederholen Sie
den Test.
Wenn Sie bei der Aufforderung die Anzahl der Zylinder
auszwählen, siehe Abb.7-46, die Anzahl „ 4" oder
„ 3" wählen, wird KES-200 sofort, nach dem Sie die
[ENTER]
Verdichtungstest aktivieren. Bei Antrieben mit 4 oder
G-17
Abb.7-57
Frequenzen" für
Wenn
das
Testkabel
Taste
gedrückt
haben,
PC Link
eine
genauere
nicht
korrekt
den relativen
