Anmerkung: Halten Sie die Antriebsgeschwindigkeit
um die ca. 1500rpm, da bei dieser Geschwindigkeit
das erhaltene Testresultat am Genauesten ist.
Drücken Sie die [ENTER] Taste, die Bildschirmanzeige

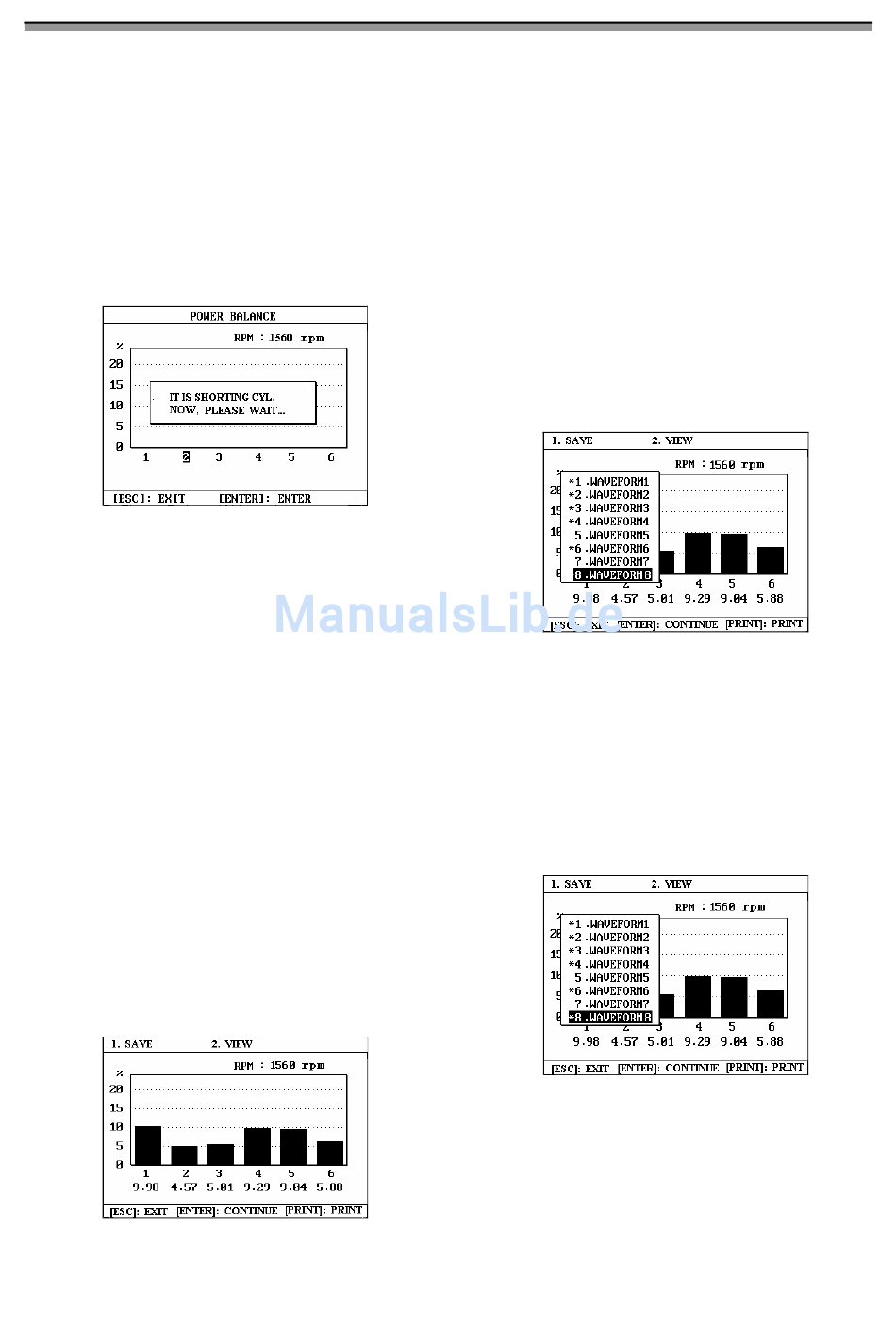

ist wie in Abb.7-13 angezeigt. KES-200 wird jeden
Zylinder, entsprechend der
abschalten
und
den
automatisch durchführen.
Wenn ein Zylinder
entsprechende Zylinder Nummer unter der x-Koordinate
grau angezeigt. Wenn, zum Beispiel, Zylinder 2
abgeschaltet wird die Nummer „ 2" unter der
x-Koordinate grau, wie gezeigt in Abb.7-13.
Das Ergebnis wird nach dem Test automatisch auf dem
Bildschirm angezeigt, siehe Abb. 7-14.
Anmerkung: Wie in Abb.7-14 angezeigt sind die
Ziffern unter dem Balkendiagramm die Zylinder
Nummern. Der Wert unter den Zylinder Nummern
ist der Geschwindigkeitsabfall in Prozent (%) Falls die
Antriebsgeschwindigkeit sich erhöht, wenn ein
Zylinder abgeschaltet ist, dann ist die angezeigte Höhe
des Balken auf Null, und der Geschwindigkeitsabfall
in Prozent ist ein negativer Wert für diesen Zylinder.
Anmerkung: Falls die Signalklemme von Zylinder 1
Zündungs-Reihenfolge,
Zylinder-Stromhaushaltstest
Abb.7-13
abgeschaltet ist, wird die
Abb.7-14
KES-200
nicht mit dem Hochspannungskabel von Zylinder 1
verbunden ist, sondern mit dem Hochspannungskabel
eines anderen Zylinders, dann wird die Reihenfolge der
abgeschalteten
Zündungs-Reihenfolge geändert. Zum Beispiel ist die
Zündungs-Reihenfolge für einen 4-Zylinder Antrieb
„ 1-3-4-2" . Falls die Signalklemme mit Zylinder 3
verbunden ist, bleibt die Zündungs-Reihenfolge
weiterhin „ 1-3-4-2" , aber die angewandte Reihenfolge
der abgeschalteten Zylinder ist „ 3-4-2-1" .
Das Resultat kann nach dem Test gespeichert werden.
Drücken Sie [1], der Bildschirm zeigt das Menü wie in
Abb. 7-15 an.
Drücken Sie die [▼] [▲] Tasten, um die Adresse
auszuwählen und drücken Sie dann die [ENTER] Taste,
um das Resultat zu speichern. Wählen Sie zum Beispiel " 8.
WAVEFORM 8" , um die aktuelle Frequenz zu speichern
und drücken Sie die [ENTER] Taste, der Bildschirm zeigt
folgende Anzeige, siehe Abb.7-16.
Anmerkung:
♦
Die abgespeicherte Adresse wird folgendermaßen
markiert: " *" .
♦
Höchstens 8 Frequenzen können gespeichert
werden. Nach dem alle 8 Frequenzen gespeichert
worden und Sie eine neue Frequenz abspeichern
möchten, dann wird die Neue eine der ersten acht
Adressen ersetzen.
G-5
Zylinder
entsprechend
Abb.7-15
Abb.7-16
