LAUNCH TECH KES-200 Bedienungsanleitung Seite 49

LAUNCH
Im Funktionsmenü des zweiten Levels sind folgende
Abläufe abrufbar:
l [ESC]: Verlassen des Menüs;
l [HELP]: Um die Hilfe Information anzuschauen,
siehe Abb.7-05.
Nach dem Eintreten in die Hilfe Oberfläche drücken Sie
die [▲] oder die [▼] Taste, um das Element auszusuchen,
welches Sie sehen wollen und drücken Sie die [ENTER]
Taste.
Eintreten in den Stromhaushaltstest
Im Funktionsmenü des zweiten Levels wählen Sie
[1.TEST]. Der Bildschirm wird die Anzeige zur Auswahl
der Zylinderanzahl anzeigen, siehe Abb.7-06.
Drücken Sie die [►] [◄] Tasten, um die Anzahl der
Zylinder des getesteten Fahreuges auszuwählen oder
geben Sie die Anzahl per Hand ein.
Wenn der Antrieb des Fahrzeuges mehr als fünf Zylinder
hat, z.B. sechs Zylinder, dann sollte die Anzahl der
Zylinder eingegeben werden. Der Bildschirm wird die
Oberfläche wie in Abb.7-07 anzeigen, nach dem Sie die
Anzahl eingegeben haben und die [ENTER] Taste
gedrückt haben.
Geben Sie die Zündungs-Reihenfolge per Hand ein und
drücken Sie die [ENTER] Taste. Der Bildschirm zeigt die
Anzeige wie in Abb.7-08.
Anmerkung: Versichern Sie sich, dass Sie die
Zündungs-Reihenfolge korrekt eingegeben haben.
Falls die Zündungs-Reihenfolge inkorrekt eingegeben
wurde, wird der Bildschirm eine Fehlermeldung
anzeigen. Wenn zum Beispiel der Fehler gemacht
wird, der in Abb.7-09 gezeigt wird (zwei „ 1" wurden
eingegeben) dann wird der Bildschirm, nach dem die
[ENTER] Taste
Fehlermeldung, siehe Abb.7-10, anzeigen.

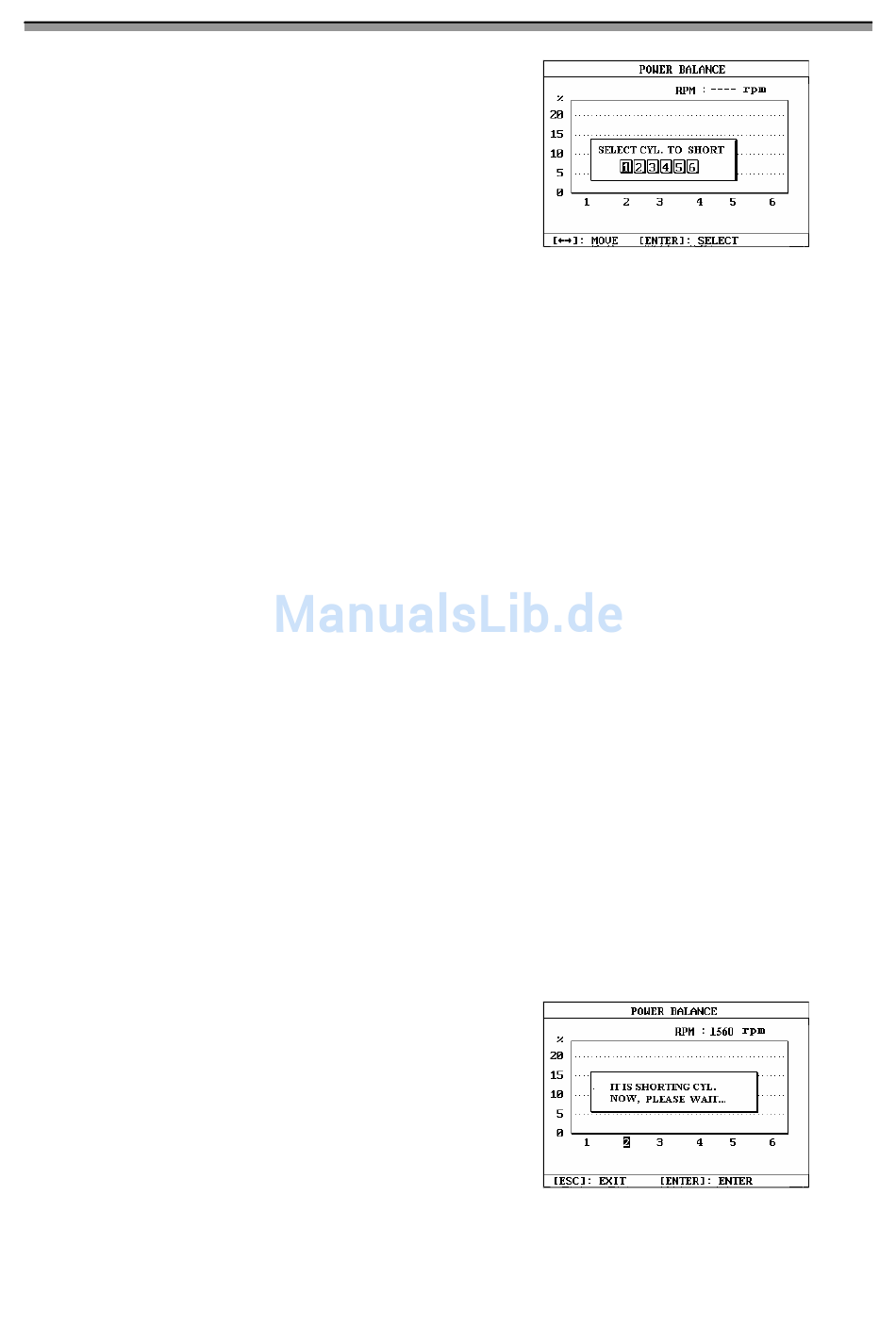

Zwei oder drei Sekunden später betritt das System den
Stromhaushaltstest wie in Abb.7-19 gezeigt.
gedrückt wurde, folgende
KES-200
Drücken Sie die [►] [◄] Tasten, um die Zylinder
Nummer auszuwählen (oder geben Sie die Nummer per
Hand ein), die abgeschaltet werden soll und drücken Sie
die [ENTER] Taste, um den Test auszuführen. Wählen
Sie zum Beispiel " 2" , um Zylinder 2 abzuschalten und
drücken Sie die [ENTER] Taste. Der Bildschirm wird
sieht aus wie in Abb.7-11 gezeigt.
Anmerkung: Wenn die Testkabel nicht korrekt
angeschlossen sind, dann sieht die Bildschirmanzeige
aus wie in Abb.7-12. In diesem Fall drücken Sie die
[ESC] Taste, um die Testfunktion zu verlassen.
Schließen Sie die Kabel wiederholt an und versuchen
Sie es wieder.
Betrachten Sie die Antriebsgeschwindigkeit auf der
rechten, oberen Hälfte des Bildschirms. Wenn die
angezeigte Geschwindigkeit stabil ist drücken Sie die
[ENTER] Taste, um den Stromhaushaltstest auszuführen.
Anmerkung: Halten Sie die Antriebsgeschwindigkeit
um die ca. 1500rpm, da bei dieser Geschwindigkeit
das erhaltene Testresultat am Genauesten ist.
Drücken Sie die [ENTER] Taste, der Bildschirm wird,
wie in Abb.7-20 zu sehen, angezeigt.
Nach dem Test wird das Resultat automatisch angezeigt,
siehe Abb.7-21.
G-7
PC Link
Abb.7-19
Abb.7-20
