LAUNCH
In Ausnahmefällen kehrt die Anzeige nicht von selbst zur
Signaldarstellung zurück, in diesem Fall drücken Sie bitte die
[ESC] Taste.
[2.CURS] – zur Cursorkontrolle

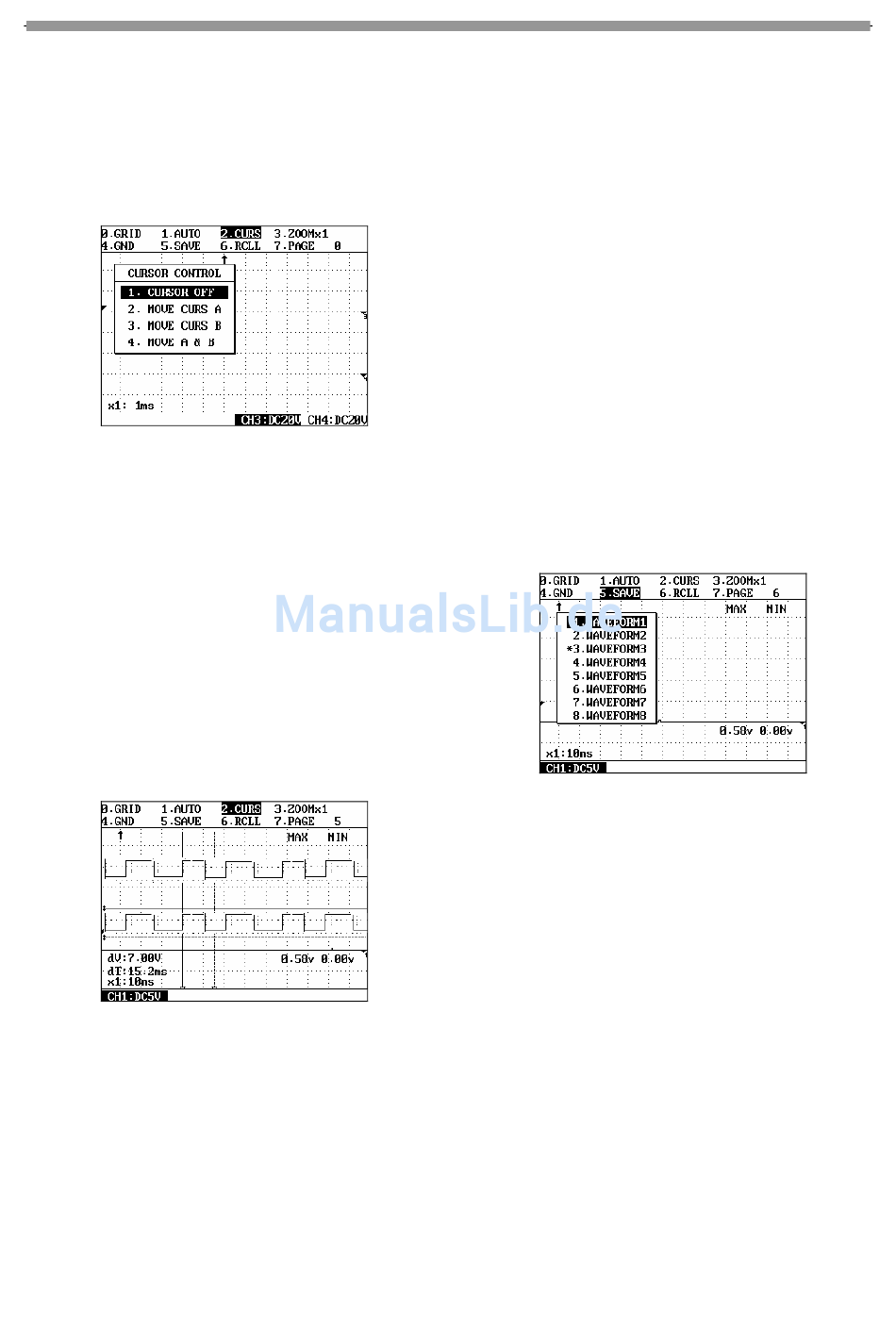

Drücken Sie die Taste [2], und das Gerät zeigt eine
Dialogbox an wie in Abb. 2-08.
Es stehen 4 Funktionen zur Auswahl:
(1) [1. CURS OFF] – der Cursor erscheint nicht auf
dem Bildschirm
(2) [2. MOVE CURS A] – der Cursor zieht eine
durchgehende Linie
(3) [3. MOVE CURS B] – der Cursor zieht eine Linie aus
Punkten
(4) [4. MOVE A& B] – der Cursor zieht entweder eine
durchgehende oder eine Linie aus Punkten
Wenn Punkt 2, 3, oder 4 ausgewählt wurde, wird der
Cursor wie in Abb. 2-09 gezeigt.
Der Cursor kann durch die Pfeiltasten bewegt werden.
Drücken Sie die [▲] [▼] Tasten um den Cursor hoch und
runter zu bewegen, und [◄] [►] für links und rechts. Ein
kurzes Drücken wird den Cursor um eine Einheit
bewegen. Wenn Sie die Taste gedrückt halten, bewegt sich
der Cursor schneller.
Im Dualkanal oder 4Kanalmodus drücken Sie bitte
[ENTER] um den Cursor zum ausgewählten Kanal zu
Abb.2-08
Abb .2-09
KES-200
bewegen.
Die
Bildschirmrand angezeigt.
[5.SA VE],
[6.RCLL]
gespeichertes Signal darstellen
Wenn [0.HOLD] ausgewählt ist, speichert der KES-200
die getesteten Signale ab. Diese werden im Falle des
Abschaltens gelöscht. Um sie zu behalten, muss die Taste
[5.SA VE] genutzt werden.
Verwenden Sie dafür zunächst die [7.PAGE] Funktion,
um die gewünschte Seite auszuwählen, und drücken dann
[5] um das Speichermenü anzusehen und das gewünschte
Signal mit den [▲] [▼] Tasten auszuwählen. Drücken Sie
dann [ENTER] um die Daten dauerhaft im Gerät zu
speichern.
Das Menü der gespeicherten Frequenzen ist in Abb. 2-10
gezeigt.
Die gespeicherten Daten können mit [6.RCLL]
aufgerufen werden. Drücken Sie [6] für eine Liste der
gespeicherten Daten.
Um gespeicherte Daten zu löschen bewegen Sie den
Cursor zur gewählten Adresse und drücken dann
[ERASE].
[7.PAGE] – eine gespeicherte Datei per Seitenzahl
aufrufen
Drücken Sie [7], und benutzen Sie dann die [▲] [▼]
Tasten, um die gewünschte Seite auszuwählen. Sobald die
gewünschte Seite gewählt ist, wird das jeweilige Signal
angezeigt.
B-6
Kanalnummer
wird am unteren
– Signal
speichern
Abb .2-10
Multimeter
oder
